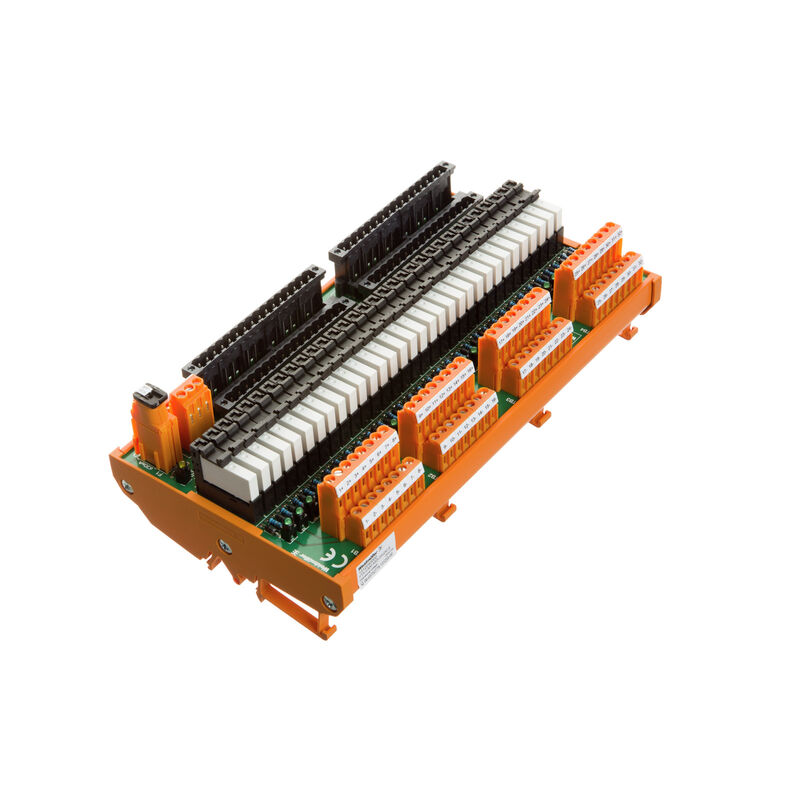

FTA-C300-32DI-24VDC-S
FTA-C300-32DI-24VDC-S

FTA-C300-32DI-24VDC-S

인터페이스, RS, 1-와이어, 클램프 요크

N.º de artículo 1312040000
Descargar hoja de datos 제품 다운로드
관련 제품 1
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 정격 데이터 UL 일반 데이터 결선 데이터 정격 데이터 정격 데이터 입력 정격 데이터 출력 절연 조정(EN50178) 결선 필드 공급 결선 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E141197

일반 주문 데이터

버전
인터페이스, RS, 1-와이어, 클램프 요크
주문 번호
1312040000
유형
FTA-C300-32DI-24VDC-S
GTIN(EAN)
4050118114522
수량
1 Pièce

치수 및 중량

깊이
65 mm
깊이 (인치)
2.559 inch
높이
131 mm
높이 (인치)
5.157 inch
너비
244 mm
폭 (인치)
9.606 inch
순중량
832.83 g

온도

보관 온도
-40...60 °C
작동 온도
-25...50 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2e4a427f-c282-4ebf-8ee2-8af7c9348f4e

정격 데이터 UL

작동 온도 UL, 최대
25 °C
작동 온도 UL, 최소
0 °C
정격 전압 DC UN (공급)
24 V
정격 전류(공급)
0.63 A
정격 전류 퓨즈(공급)
0.63 A
정격 전압 DC UN (입력)
24 V
정격 전압 DC UN (출력)
24 V
정격 전류 I최대 (출력)
0.1 A

일반 데이터

LED status display per relay
녹색
릴레이별 퓨즈
아니요
Светодиодный индикатор состояния - напряжение электропитания
노란색
Power supply fuse
630 mA

결선 데이터

배선 시스템
1-와이어
제어 측의 결선
SLDV-THR 5.08
폴 수(제어 측)
64-폴

정격 데이터

기계적 서비스 수명
5 x 106 스위칭 사이클

정격 데이터 입력

입력 전압
24 V DC ± 10%
입력 전류
13 mA

정격 데이터 출력

릴레이 유형
RSS
Materiál kontaktů
AgNi 골드 플래시
정격 전압
24 V DC ± 10%
Max. DC continuous current
0.1 A
최소 접점 전류
1 mA
최소 접점 전압
1 V

절연 조정(EN50178)

Rated input insulation voltage
<50 V AC
Номинальное выходное напряжение
<50 V AC
과전압 범주 입력/입력
III
Categoría de sobretensión, salida/salida
III
Overvoltage category input/output
III
오염 심각도 수준
2
펄스 전압 테스트(1,2/50μs)
1.5 kV
Insulation test voltage AC
0.35 kV
간격 입력/출력
≥ 6 mm

결선 필드

Flexible with sleeve, min.
0.5 mm²
Hylsa med plastkrage max
2.5 mm²
Type of connection
클램프 요크
경질, 최대 H05(07) V-U
2.5 mm²
경질, 최소 H05(07) V-U
0.5 mm²
슬리브 채용 연질, 최대
2.5 mm²
연질, 최대 H05(07) V-K
4 mm²
연질, 최소 H05(07) V-K
0.5 mm²
조임 토크, 최대
0.6 Nm
조임 토크, 최소
0.5 Nm
최대 전선 단면, AWG
AWG 12
최소 전선 단면, AWG
AWG 26
클램프 범위, 최대
6 mm²
클램프 범위, 최소
0.13 mm²
탈피 길이
6 mm

공급 결선

클램프 범위, 최소
0.13 mm²
클램프 범위, 최대
6 mm²

분류

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
