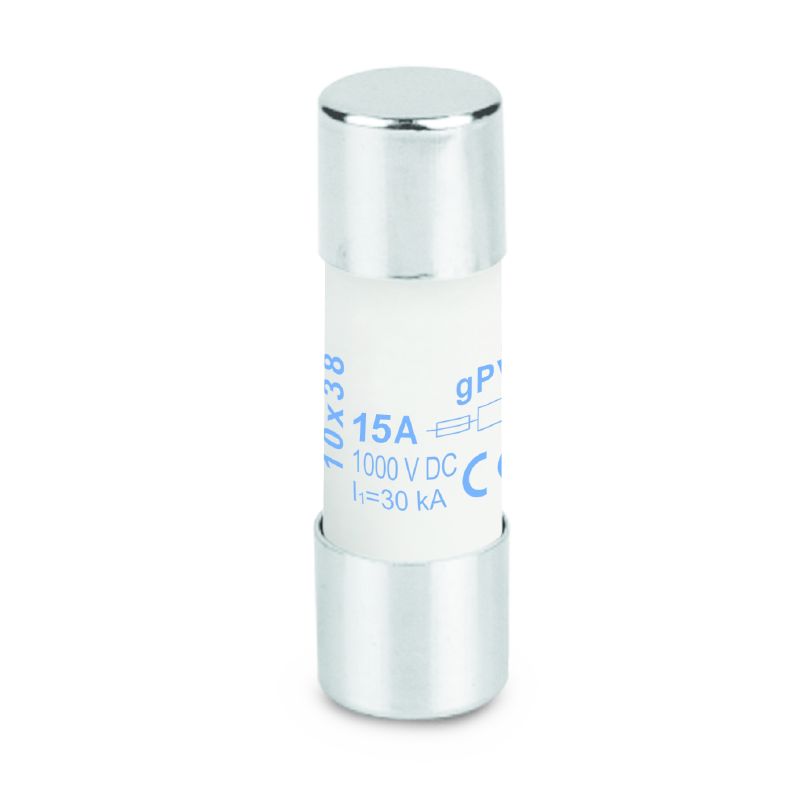

FUSE 10X38 15A 1000 VDC GPV — Abbildung ähnlich

Datenblatt herunterladen Verwandte Artikel

FUSE 10X38 15A 1000 VDC GPV

Photovoltaik, Schmelzsicherungseinsatz, 1000 V, 10x38, gPV, 15 A

Art.-Nr. 2783250000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Photovoltaik, Schmelzsicherungseinsatz, 1000 V, 10x38, gPV, 15 A
Best.-Nr.	2783250000
Art	FUSE 10X38 15A 1000 VDC GPV
GTIN (EAN)	4064675059974
VPE	10 Stück

Abmessungen und Gewichte

Tiefe	10 mm
Tiefe (inch)	0,394 inch
Höhe	38 mm
Höhe (inch)	1,496 inch
Breite	10 mm
Breite (inch)	0,394 inch
Durchmesser	10,3 mm
Nettogewicht	1 g

Temperaturen

Lagertemperatur	-40°C ... 90°C
Einsatztemperaturbereich	-40°C ... 80°C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Sicherungspatrone

Sicherungseinsatz Standard	IEC 60269-1 IEC 60269-6 gPV (EN 60269-6)
Strom	15 A
Bemessungsspannung DC	1.000 V
Bemessungsausschaltvermögen	30 kA
Material Kontakte	versilbert
Max. Verlustleistung	2,65 W

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CE-Declaration_10x38_gPV_Fuses](https://mdcop.weidmueller.com/mediadelivery/asset/900_306923)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 7.0	EC002704
ETIM 8.0	EC002704
ETIM 9.0	EC002704
ECLASS 11.0	27-14-20-02
ECLASS 12.0	27-14-20-02
ECLASS 13.0	27-14-20-02
ECLASS 14.0	27-14-20-02
