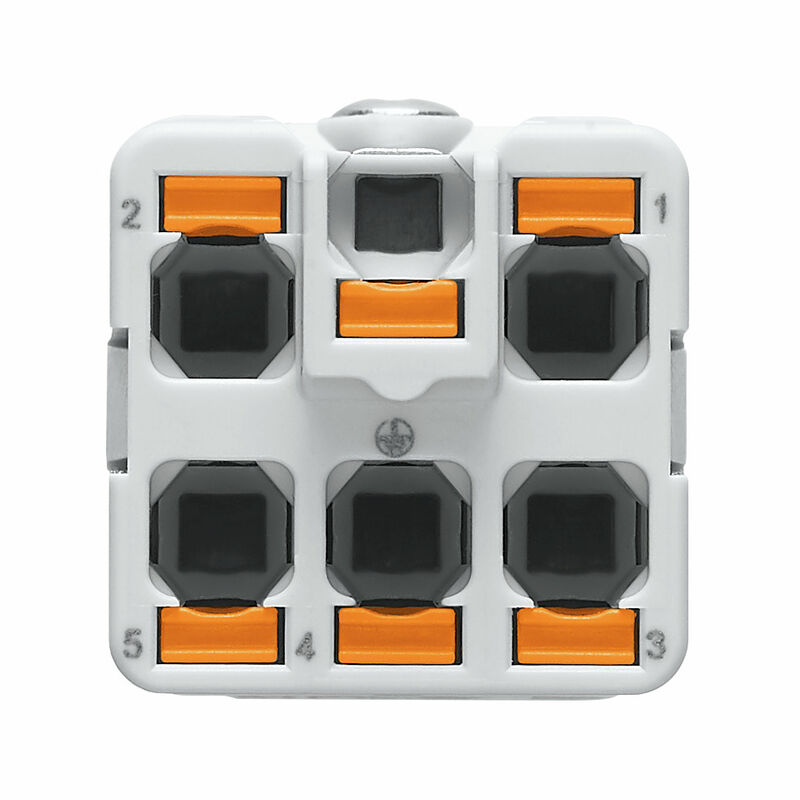

Produktbild
HDC HQ 5 MP
Produktbild
HDC HQ 5 MP

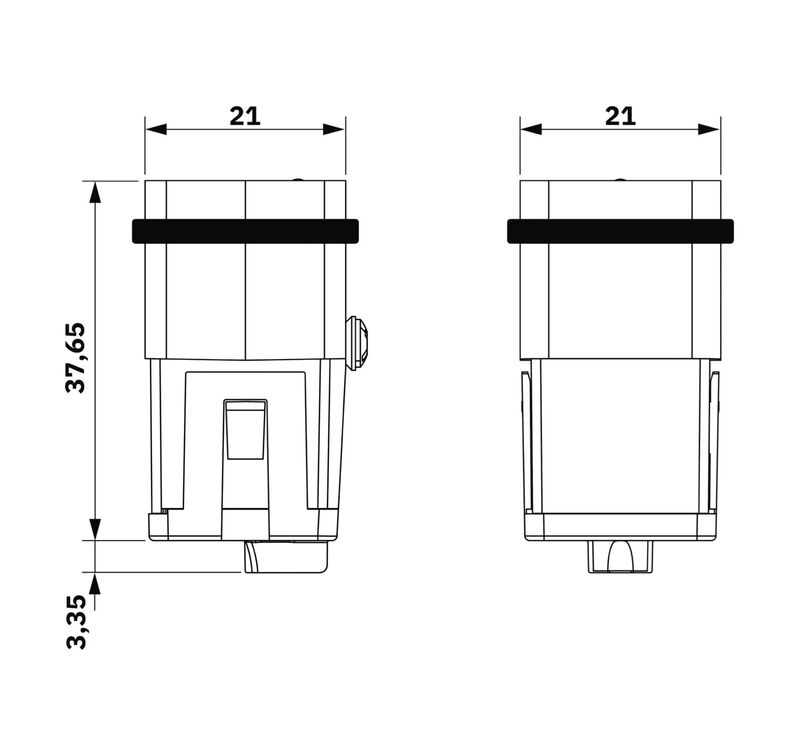

Zeichnung
HDC HQ 5 MP
Deratingkurve
HDC HQ 5 MP
Deratingkurve

HDC HQ 5 MP

HDC - Einsatz, Stift, 230 V, 16 A, Polzahl: 5, PUSH IN mit Betätigungselement, Baugröße: 1

Art.-Nr. 3023900000
Datenblatt herunterladen Produktdokumentation Technischer Support
Zubehör 2 Ist Zubehör von 2 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Abmessungen Allgemeine Daten Anschlussdaten PE Leistungskontakt Signalkontakt Ausführung Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
HDC - Einsatz, Stift, 230 V, 16 A, Polzahl: 5, PUSH IN mit Betätigungselement, Baugröße: 1
Best.-Nr.
3023900000
Art
HDC HQ 5 MP
GTIN (EAN)
4099986946484
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
21 mm
Tiefe (inch)
0,827 inch
Höhe
41 mm
Höhe (inch)
1,614 inch
Breite
21 mm
Breite (inch)
0,827 inch
Länge
38 mm
Länge (inch)
1,496 inch
Nettogewicht
18,48 g

Temperaturen

Grenztemperatur
-40 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Abmessungen

Breite
21 mm
Länge Sockel
21 mm
Plug height
41 mm
Socket height
41 mm

Allgemeine Daten

Anforderungssatz mit Gefahrenstufen nach EN 45545-2
R22 (HL 1-3)
R23 (HL 1-3)
Anschlussart
PUSH IN mit Betätigungselement
Anzahl Leistungskontakte
5
Baugröße
1
Baureihe
HQ
Bemessungsspannung (DIN EN 61984)
230 V
Bemessungsspannung (Leiter / Leiter) (III/3)
400 V
Bemessungsspannung (Leiter / PE) (III/3)
230 V
Bemessungsspannung nach UL/CSA
600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984)
6 kV
Bemessungsstrom (DIN EN 61984)
16 A
BG
1
Brennbarkeitsklasse nach UL 94
V-0
Durchgangswiderstand
≤2 mΩ
Farbe
beige
Geringe Rauchentwicklung gemäß DIN EN 45545-2
Ja
Isolierstoff
PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Polzahl
5
Steckzyklen Ag
≥ 500
Steckzyklen Au
≥ 500
Tightening torque (PE connection), max.
0,55 Nm
Tightening torque (PE connection), min.
0,5 Nm
Typ
Stift
Verschmutzungsgrad
3
Werkstoff
Kupferlegierung
Überspannungskategorie
III

Anschlussdaten PE

Anschlussart PE
Schraubanschluss
Bemessungsquerschnitt
2,5 mm²
Tightening torque (PE connection), max.
0,55 Nm
Tightening torque (PE connection), min.
0,5 Nm

Leistungskontakt

Anzugsdrehmoment, max.
0,8 Nm
Anzugsdrehmoment, min.
0,5 Nm

Signalkontakt

Anzugsdrehmoment, max.
0,8 Nm
Anzugsdrehmoment, min.
0,5 Nm

Ausführung

Anschlussart
PUSH IN mit Betätigungselement
Baugröße
1
BG
1
Durchgangswiderstand
≤2 mΩ
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, max.
2,5 mm²
Leiteranschlussquerschnitt, min.
0,5 mm²
Stripping length (rated connection)
10 mm
Werkstoff
Kupferlegierung

Klassifikationen

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
