IE-C6EL8UG0100U40XSH-E
IE-C6EL8UG0100U40XSH-E
Connection diagram
IE-C6EL8UG0100U40XSH-E
Schéma pólů
IE-C6EL8UG0100U40XSH-E
Detailní výkres

IE-C6EL8UG0100U40XSH-E

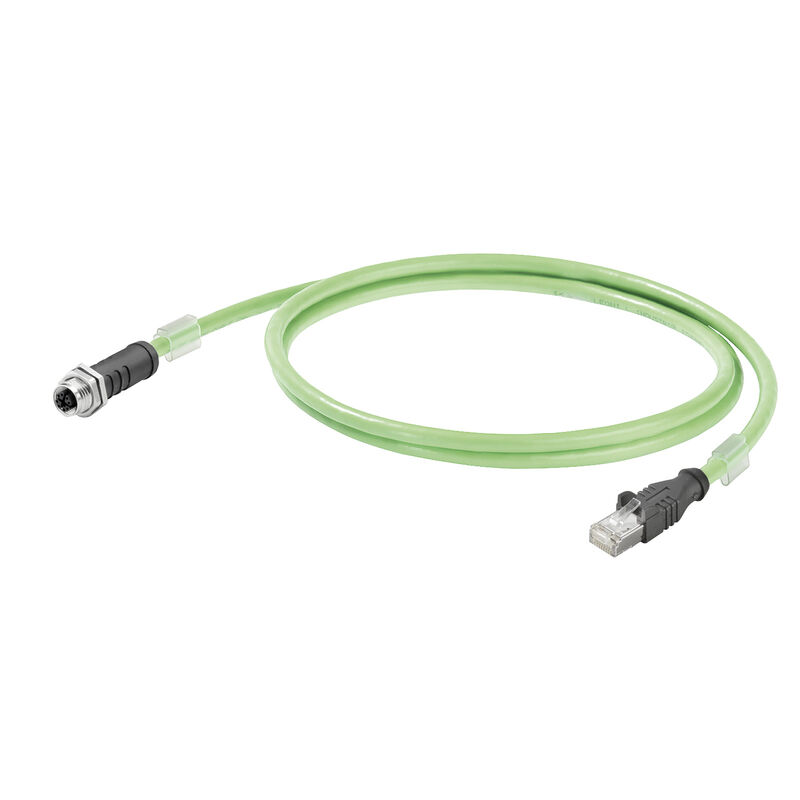

Systémový kabel, RJ45 IP 20, M12 typ X, příruba, konektor samice, montáž přes zadní panel, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m

ID výrobku 2124020100
Stáhnout datový list Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 42
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Systémový kabel, RJ45 IP 20, M12 typ X, příruba, konektor samice, montáž přes zadní panel, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m
Číslo objednávky
2124020100
Typ
IE-C6EL8UG0100U40XSH-E
GTIN (EAN)
4050118425628
Množství
1 ks

Rozměry a hmotnosti

Délka
10 m
Délka (v palcích)
393,701 inch
Čistá hmotnost
494,64 g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...80 °C
Teplota instalace
-20 °C...60 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Neprostupné pro kouř
Podle IEC 61034
Standardní, sestava
UL Style 20963

Standardy

Neprostupné pro kouř
Podle IEC 61034
Standardní, sestava
UL Style 20963

Struktura kabelu

Aislamiento
PE
Barevná posloupnost vodičů – párů vodičů
bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá
Barva opláštění
zelená (RAL 6018)
Diametro guaina, min.
6,1 mm
Diámetro del aislante
0,98 mm
Köpenyátmérő, max.
6,7 mm
Ledarmaterial
Stáčený pocínovaný měděný vodič
Number of wires
8
Prameny
7
Průřez
4*2*AWG 26/7 - 4*2*0,128 mm²
Schirmung
S/FTP
Standardní označení
S/FTP
LIO2YSC11Y 4x2x0,15 PIMF FRNC GN
Tloušťka opletu stínění
0,1 mm
Średnica miedzi
0,48 µm
Общий экран
Stínicí oplet vyroben z měděných drátků
Расположение жил
Kroucený pár
Экранирование пары жил
Hliníková fólie
결선
EIA/TIA T568 B
재질 외피
PUR

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 5 Ω při 100MHz
Doba propagace signálu
5,2 ns/m
Impedance přenosu
15 mΩ/m při 1 MHz
10 mΩ/m při 10 MHz
30 mΩ/m při 30 MHz
Kategorie
Cat.6A / Class EA (ISO/IEC 11801 2010)
Odpor smyčky
290 Ω/km
Přenosová rychlost
10 Gbit/s
Zkušební napětí: stínění vodič-vodič
700 Vef., 50 Hz, 1 min

Mechanické a materiálové vlastnosti kabelu

Halogen
bez halogenů, podle IEC 60754-1
Neprostupné pro kouř
Podle IEC 61034
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1-2
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Poloměr ohybu, min., jen jednou
5 *průměr
Poloměr ohybu, min., opakovaný
10 x průměr kabelu

Konektor, vlevo

Zástrčka vlevo
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
M12, X-kódování, IP67, Kontakt samice, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
