Eigenschaften

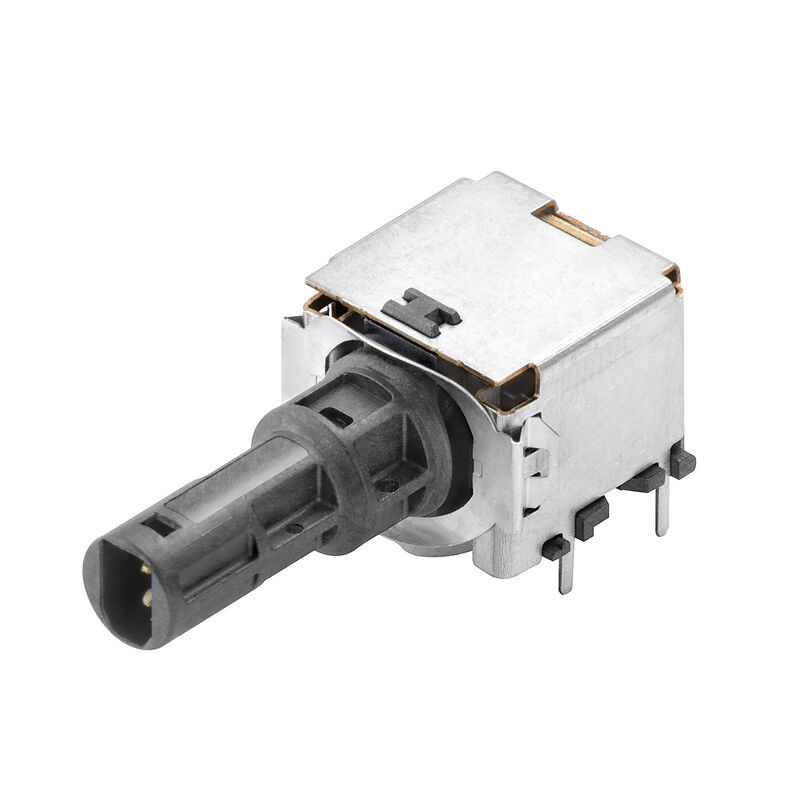

| Ausfuehrung | Einbaustecker, M8 Leiterplatteneinsatz, Lötanschluss, Stiftkontakt, IP67 mit Gehäuse, THT/THR-Lötanschluss, 90°, Polzahl: 2 |
| Best.-Nr. | 2795100000 |
| Art | IE-PCB-SPM-P-90-THR |
| GTIN (EAN) | 4064675119159 |
| VPE | 100 Stück |

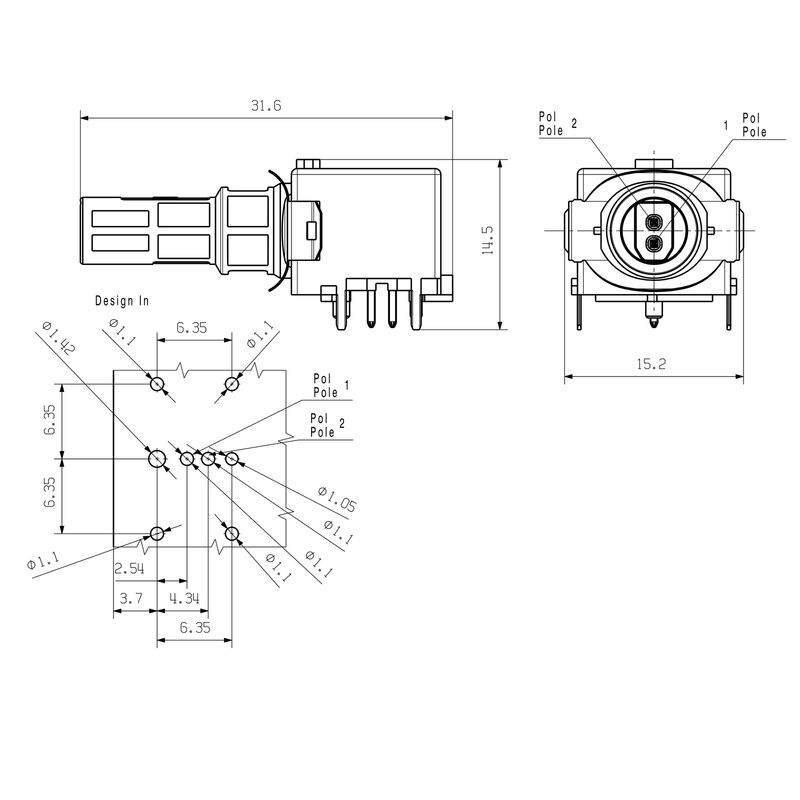

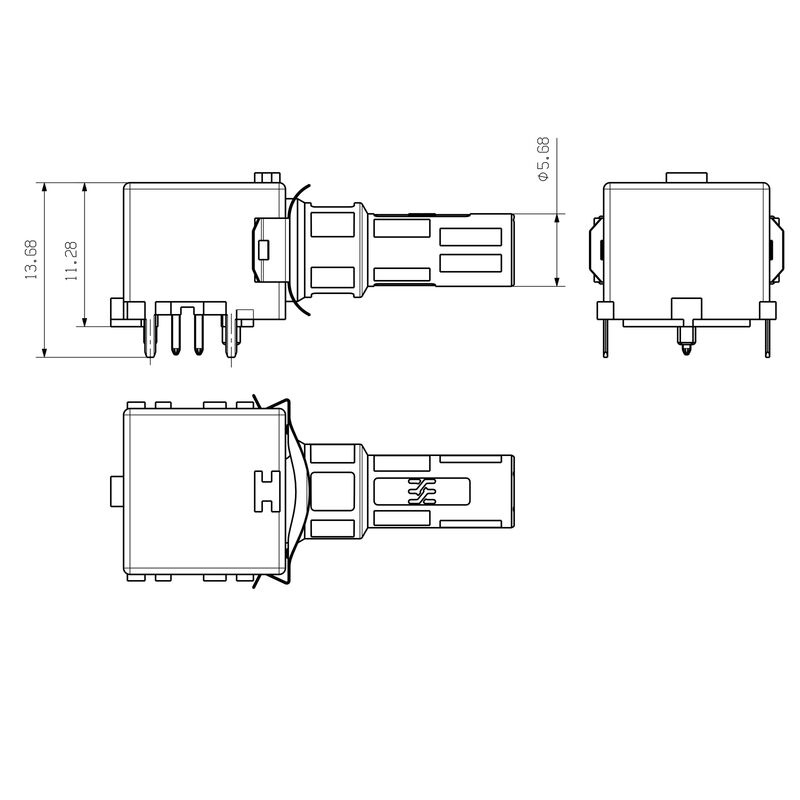

| Tiefe | 31,6 mm |
| Tiefe (inch) | 1,244 inch |
| Höhe | 14,5 mm |
| Höhe (inch) | 0,571 inch |
| Breite | 15,2 mm |
| Breite (inch) | 0,598 inch |
| Nettogewicht | 8,14 g |
| Betriebstemperatur | -40 °C...85 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Abgangswinkel | 90° |
| Anschlussart |
Lötanschluss
Stiftkontakt |
| Kategorie | T1-B |
| Leistungs-Kategorie | T1-B |
| Lötverfahren |
Reflow-Löten
Handlöten Wellenlöten |
| Montage auf der Leiterplatte | THT/THR-Lötanschluss |
| Polzahl | 2 |
| Produktfamilie | Industrial Ethernet |
| Schutzart | IP67 mit Gehäuse |
| Steckzyklen | ≥ 100 |
| Isolationswiderstand | ≥ 500 MΩ |
| Nennspannung | 72 V |
| Nennstrom | 4 A |
| Spannungsfestigkeit Kontakt / Kontakt | 1000 V DC |
| Spannungsfestigkeit Kontakt / Schirm | 2250 V DC |
| Steckverbinder Norm | IEC 63171-5 |
| Isolierstoff | LCP |
| Farbe |
silber
schwarz |
| Farbtabelle (ähnlich) |
RAL 7001
RAL 9011 |
| Isolationswiderstand | ≥ 500 MΩ |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | Ni/Au |
| Betriebstemperatur, min. | -40 °C |
| Betriebstemperatur, max. | 85 °C |
| VPE Länge | 392 mm |
| VPE Breite | 350 mm |
| VPE Höhe | 75 mm |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263976) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2795100000) |
| Technische Dokumentation | [IE-PCB-SPM-P-90-THR](https://mdcop.weidmueller.com/mediadelivery/asset/900_200639) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Konform |
