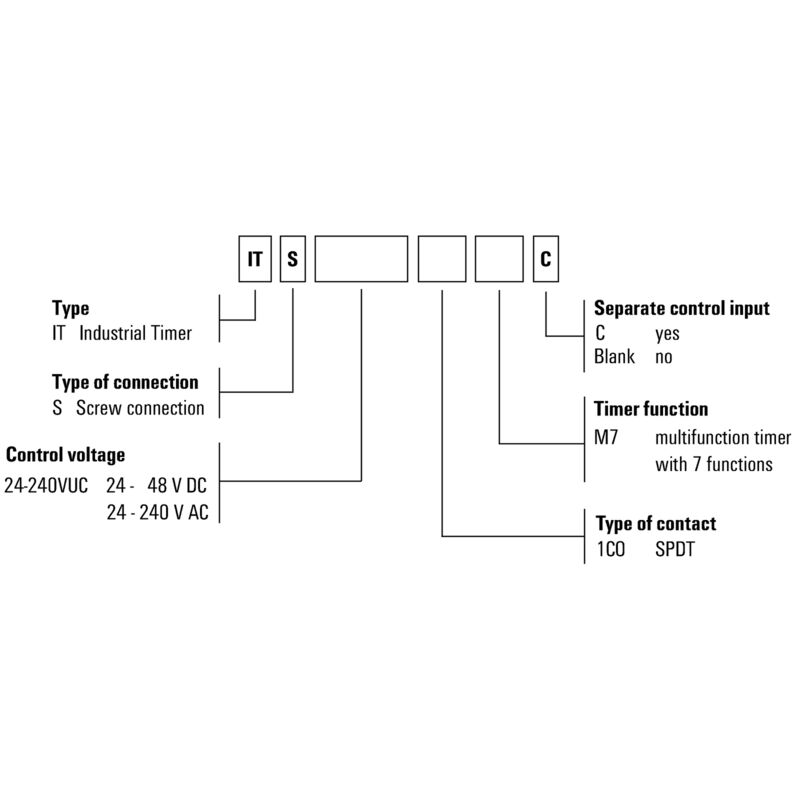

ITS 24-240VUC 1CO M7C
IT-TIMER, Multifunktionszeitrelais, mit separatem Steuereingang, Anzahl Kontakte: 1, Wechsler, AgNi, Nennsteuerspannung: 24...48 V DC, 24...230 V AC, Dauerstrom: 5 A, Schraubanschluss
Art.-Nr.
2496190000
Eigenschaften
| Ausführung | IT-TIMER, Multifunktionszeitrelais, mit separatem Steuereingang, Anzahl Kontakte: 1, Wechsler, AgNi, Nennsteuerspannung: 24...48 V DC, 24...230 V AC, Dauerstrom: 5 A, Schraubanschluss |
| Best.-Nr. | 2496190000 |
| Typ | ITS 24-240VUC 1CO M7C |
| GTIN (EAN) | 4050118506211 |
| VPE | 1 Stück |
| Tiefe | 57,9 mm |
| Tiefe (inch) | 2,28 inch |
| Höhe | 98 mm |
| Höhe (inch) | 3,858 inch |
| Breite | 17,5 mm |
| Breite (inch) | 0,689 inch |
| Nettogewicht | 57 g |
| Lagertemperatur | -40 °C...70 °C |
| Betriebstemperatur | -25 °C...50 °C |
| Feuchtigkeit | 25...75 %, keine Betauung |
| Nennsteuerspannung |
24...48 V DC
24...230 V AC |
| Nennleistung |
8 VA @ 230 V AC
0.4 W at 24 V DC |
| Statusanzeige |
LED grün (U/t): Blinkt wenn Zeit läuft, leuchtet dauerhaft wenn Versorgungsspannung anliegt
LED gelb (R): Relais angezogen |
| Zeitbereiche |
0,05 s - 1 s
0,5 s - 10 s 3 s - 60 s 0,5 min - 10 min 3 min - 1 h 0,5 h - 10 h |
| Einstellgenauigkeit | 5 % |
| max. Rückstellzeit bei Spannungunterbrechung | 100 ms |
| Grundgenauigkeit |
±6% (vom Skalenendwert, für den Zeitbereich 0,05 s – 1 s)
±1.5% (vom Skalenendwert, für alle anderen Zeitbereiche) |
| Min. Impulsdauer | 50 ms |
| Wiederholgenauigkeit | < 0,5 % oder ±5 ms |
| Nennschaltspannung | 250 V AC |
| Dauerstrom | 5 A |
| Schaltspannung AC, max. | 250 V |
| Schaltspannung DC, max. | 30 V |
| min. Schaltleistung |
10 mA @ 12 V
100 mA @ 5 V |
| Schaltleistung AC (ohmsch), max. | 1250 VA |
| Schaltleistung DC (ohmsch), max. | 90 W |
| Kontaktausführung | 1 Wechsler (AgNi) |
| Mechanische Lebensdauer | 1 x 106 Schaltungen |
| Bauform | Installationsgehäuse; 1 TE |
| Geeignet für Frontmontage | Nein |
| Ausführung | mit separatem Steuereingang |
| Tragschiene | TS 35 |
| Prüftaste vorhanden | Nein |
| Mechanische Schaltstellungsanzeige | Nein |
| Festigkeit gegen Vibration EN 61812-1 |
10 Hz...60 Hz: 0,15 mm
60 Hz...150 Hz: 2 g |
| Bemessungsspannung | 300 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 3 mm |
| Spannungsfestigkeit Steuerseite - Lastseite | 1,6 kV |
| Stehstoßspannung | 2,5 kV |
| Schutzart | IP20 |
| Leiteranschlusstechnik | Schraubanschluss |
| Abisolierlänge Bemessungsanschluss | 7 mm |
| Anzugsdrehmoment, max. | 0,5 Nm |
| Klemmbereich, Bemessungsanschluss | 2,5 mm² |
| Klemmbereich, min. | 0,25 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 23 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,25 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,25 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,25 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,25 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 2,5 mm² |
| Klingenmaß | Gr. PH1 |
| Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40531) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39779) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2496190000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2496190000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2496190000&norm=0) |
| Anwenderdokumentation |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_40530)
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97426) [Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97447) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| Zulassungen |   |
| ROHS | Konform |
