Eigenschaften

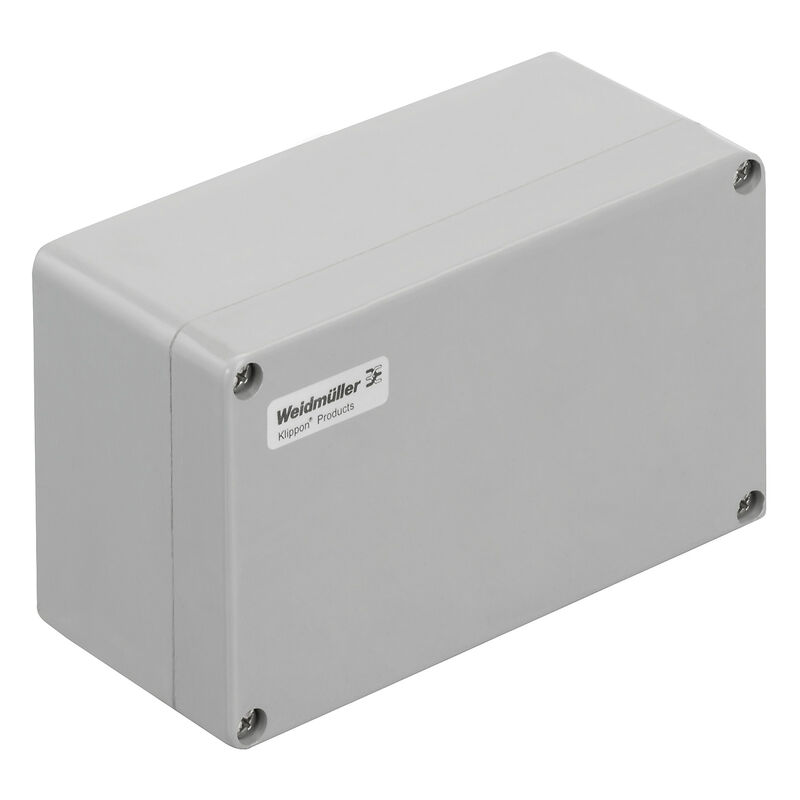

| Ausfuehrung | Klippon POK (Polyester-Leergehäuse), Leergehäuse, Höhe: 120 mm, Breite: 220 mm, Tiefe: 90 mm, Werkstoff: glasfaser-verstärktes Polyester, unbehandelt, glänzend, silbergrau |
| Best.-Nr. | 1305880000 |
| Art | KLIPPON POK 122209 |
| GTIN (EAN) | 4050118108316 |
| VPE | 1 Stück |
| Tiefe | 90 mm |
| Tiefe (inch) | 3,543 inch |
| Höhe | 120 mm |
| Höhe (inch) | 4,724 inch |
| Höhe niedrigstbauend | 90 mm |
| Breite | 220 mm |
| Breite (inch) | 8,661 inch |
| Befestigungsmaß Höhe | 82 mm |
| Befestigungsmaß Breite | 204 mm |
| Nettogewicht | 1.094 g |
| Betriebstemperatur | -40 °C...100 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | afb385d0-c52b-4449-8502-203596817ab0 |
| M12 | 8 |
| M16 | 4 |
| M20 | 3 |
| M25 | 1 |
| M32 | 1 |
| M12 | 8 |
| M16 | 4 |
| M20 | 3 |
| M25 | 1 |
| M32 | 1 |
| M12 | 24 |
| M16 | 14 |
| M20 | 12 |
| M25 | 5 |
| M32 | 4 |
| M40 | 3 |
| Konformitätserklärung Nr. (DoC LVD) | DE PS2401 160412 001ISS02 |
| Zertifikat-Nr. (cULus) | E256877 |
| Zertifikat-Nr. (DNV) | TAE00002R2 |
| Zulassungsumgebung |
cULus
LR DNV |
|
Type 4
Type 4X |
|
| Anzahl Deckelschrauben | 4 |
| Betriebstemperatur, max. | 100 °C |
| Betriebstemperatur, min. | -40 °C |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Deckel | Ja |
| Deckelbefestigung | Schlitz-/ Kreuzschlitzschrauben |
| Dichtungsmaterial | Chloropren |
| Drehmoment Deckelschrauben | 2,5 Nm |
| Einsatzgebiete |
Hafenanlagen
Maschinenbau Prozessindustrie Transportwesen |
| Flanschplatte | Nein |
| Gehäusebefestigung |
Montage durch die Gehäuserückwand
Befestigungslaschen |
| Materialstärke Deckel | 5 mm |
| Materialstärke Gehäuse | 4,39 mm |
| max. Zuladung | 10,56 kg |
| Normen |
DIN EN 62208 - Leergehäuse Standard
DIN 4102-12 |
| Oberfläche |
unbehandelt
glänzend |
| Schlagfestigkeit | 5 J Standardversion |
| Schutzart | IP66 |
| Werkstoff | glasfaser-verstärktes Polyester |
| Zugangsöffnung Breite | 111,22 mm |
| Zugangsöffnung Höhe | 111,22 mm |
| WDU 10 / ZDU 10 | 1x15 |
| WDU 16 / ZDU 16 | 1x13 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x31 |
| WDU 4 / ZDU 4 | 1x26 |
| WDU 6 / ZDU 6 | 1x19 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Produkthinweis | The fire rating up to E60 acc. to DIN 4102-12 depends on concrete configurations / installations (details see “Declaration of Manufacturer” in “Downloads”) |
| Zulassung / Zertifikat / Konformitätsdokument |
[14_20001](https://mdcop.weidmueller.com/mediadelivery/asset/900_157728)
[TAE00002R2](https://mdcop.weidmueller.com/mediadelivery/asset/900_157729) [MPA NRW Certificate - fire rated assembled boxes acc. to DIN 4102-12](https://mdcop.weidmueller.com/mediadelivery/asset/900_207499) [EU Declaration of Conformity - Klippon POK Empty Enclosures IND - DoC DE PS2401 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40373) [UKCA Declaration of Conformity - Klippon POK Empty Enclosures IND - UKCA DE PS2401 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319949) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54069) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1305880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1305880000) |
| Ausschreibungstext |
[Klippon POK 122209_1305880000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56622)
[Klippon POK 122209_1305880000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56681) |
| Anwenderdokumentation | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40376) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL KLIPPON POK EN](http://download.weidmueller.com/asset/download/file/38243) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E256877 |
