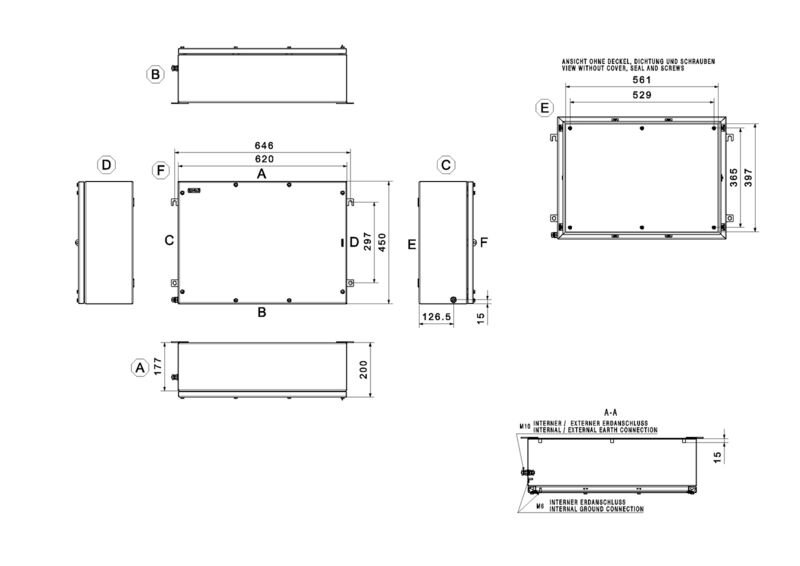

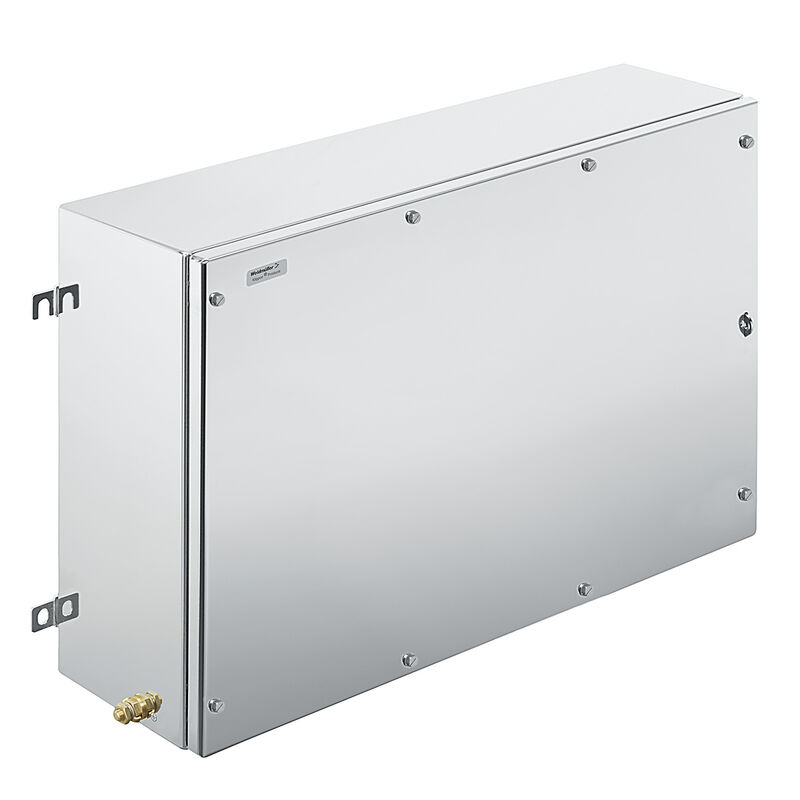

KTB MH 456220 S4E0 — Abbildung ähnlich

Abbildung ähnlich

Datenblatt herunterladen Verwandte Artikel

KTB MH 456220 S4E0

Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 450 mm, Breite: 620 mm, Tiefe: 200 mm, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber

Art.-Nr. 2698060000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 450 mm, Breite: 620 mm, Tiefe: 200 mm, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber
Best.-Nr.	2698060000
Art	KTB MH 456220 S4E0
GTIN (EAN)	4064675030270
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	200 mm
Tiefe (inch)	7,874 inch
Höhe	450 mm
Höhe (inch)	17,716 inch
Breite	620 mm
Breite (inch)	24,409 inch
Befestigungsmaß Höhe	476 mm
Befestigungsmaß Breite	450 mm
Nettogewicht	15.430 g

Temperaturen

Betriebstemperatur	-60 °C...135 °C
Hinweis: Umgebungstemperatur (Betrieb)	Für den Einsatz im Temperaturbereich von über 105°C ist der IP Schutz auf IP66 begrenzt.

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	6c
REACH SVHC	Lead 7439-92-1
SCIP	8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Verschraubungen links

M12	63
M16	42
M20	27
M25	23
M32	12
M40	10
M50	4
M63	4
M75	3

Verschraubungen rechts

M12	63
M16	42
M20	27
M25	23
M32	12
M40	10
M50	4
M63	4
M75	3

Verschraubungen oben / unten

M12	80
M16	54
M20	36
M25	30
M32	17
M40	14
M50	6
M63	5
M75	4

Zertifikatsnummern Gehäuse

Konformitätsbescheinigung Nr. (AoC)	DE PS261X 160309 001ISS06
Konformitätserklärung Nr. (DoC LVD)	DE PS261X 160412 001ISS03
Zertifikat-Nr. (ATEX)	PTB11ATEX2019
Zertifikat-Nr. (CCOE)	P461058_1
Zertifikat-Nr. (IECEX)	IECEXPTB11.0071
Zertifikat-Nr. (INMETRO)	IEX13.0006U
Zertifikat-Nr. Klemmenkasten (AEx)	E223792
Zertifikat-Nr. Klemmenkasten (ATEX)	IBExU14ATEX1050
Zertifikat-Nr. Klemmenkasten (IECEx)	IECEXIBE14.0013
Zertifikat-Nr. Klemmenkasten (KOSHA)	16-AV4BO-0245X
Zertifikat-Nr. Klemmenkasten (NEPSI)	GYJ14.1309
Zertifikat-Nr. Klemmkasten (INMETRO)	LMP 21.0017
Zertifikat-Nr. Leergehäuse (ATEX)	IBExU14ATEX1028 U
Zertifikat-Nr. Leergehäuse (ECAS)	21-09-25241/E21-09-053807
Zertifikat-Nr. Leergehäuse (IECEx)	IECEx IBE 14.0004U
Zertifikat-Nr. Leergehäuse (INMETRO)	LMP 21.0016U
Zertifikat-Nr. Leergehäuse (NEPSI)	GYJ14.1308U
Zulassungsumgebung	ATEX CCoE cULus DNV IECEX INMETRO KC NEPSI CCC UL AEx Class Div. UL AEx Class Zone

Allgemeine Angaben

Abmaße Karton	770x630x290
Anzahl Deckelschrauben	8
Betriebstemperatur, max.	135 °C
Betriebstemperatur, min.	-60 °C
Deckelbefestigung	4 Scharniere und M6 Sechskantschlitzschrauben SW10
Dichtungsmaterial	Silikon
Drehmoment Deckelschrauben	2,5 Nm
Einbaubefestigung	4,6 oder 9 Stehbolzen M6 Innengewinde
Einsatzgebiete	Explosionsgefährdete Bereiche Prozessindustrie Öl- und Gasindustrie Chemische Industrie Offshore Onshore
Flanschplatte	Nein
Gehäusebefestigung	4 angeschweißte Montagefüße mit 11 mm Lochgröße (2 schlitz- und 2 kreisförmige Montagefüße)
Hinweis: Schutzart	Bei Einsatz in Temperaturbereichen über 105 °C ist der IP-Schutz auf IP 66 begrenzt.
Materialstärke Deckel	1,5 mm
Materialstärke Gehäuse	1,5 mm
max. Zuladung	112 kg
Maße über alles	450x652x215
Normen	DIN EN 62208 - Leergehäuse Standard DIN EN 61373 Class 1B** DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31
Oberfläche	elektropoliert
Position PE Bolzen	Gehäuseseite C
Schlagfestigkeit	7 J ATEX-Version 10 J Standardversion
Schlüsselweite	10 mm
Schutzart	IP66 IP67
Schutzart (UL)	Type 3 Type 4X Type 12
Werkstoff	Edelstahl 1.4404 (316 L)
Zugangsöffnung Breite	567 mm
Zugangsöffnung Höhe	391 mm
Öffnungswinkel Deckel	130 °

Bestückung horizontal

WDU 10 / ZDU 10	2x53
WDU 16 / ZDU 16	2x44
WDU 2,5 / ZDU 2,5 / IDU 2,5	3x105
WDU 35 / ZDU 35	1x33
WDU 4 / ZDU 4	3x88
WDU 6 / ZDU 6	3x66

Erdung Gehäuse

Erdung Gehäuse intern

angeschweißter M6 Edelstahlerdungsbolzen im Gehäuseunterteil und -deckel

Bestückung vertikal

WDU 10 / ZDU 10	4x36
WDU 16 / ZDU 16	3x30
WDU 2,5 / ZDU 2,5 / IDU 2,5	5x71
WDU 35 / ZDU 35	2x22
WDU 4 / ZDU 4	5x59
WDU 6 / ZDU 6	4x45

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321) [CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [UKCA Declaration of Conformity - Klippon TB Empty Enclosures - UKCA DE PS261X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319916) [CERTIFICADO - LMP 21.0016U_INVÓLUCRO VAZIO KLIPPON TB FS... (KTB FS), TB MH... (KTB MH), TB QL... (KTB QL) (Rev.02)](https://mdcop.weidmueller.com/mediadelivery/asset/900_314827) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [UKCA Attestation of Conformity - Klippon TB Empty Enclosures - AoC UKCA DE PS261X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319911) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188077)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2698060000)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002503
ETIM 7.0	EC002503
ETIM 8.0	EC002503
ETIM 9.0	EC002503
ECLASS 9.0	27-18-05-02
ECLASS 9.1	27-18-05-02
ECLASS 10.0	27-18-05-02
ECLASS 11.0	27-18-05-02
ECLASS 12.0	27-18-05-02
ECLASS 13.0	27-18-05-02
ECLASS 14.0	27-18-05-02
