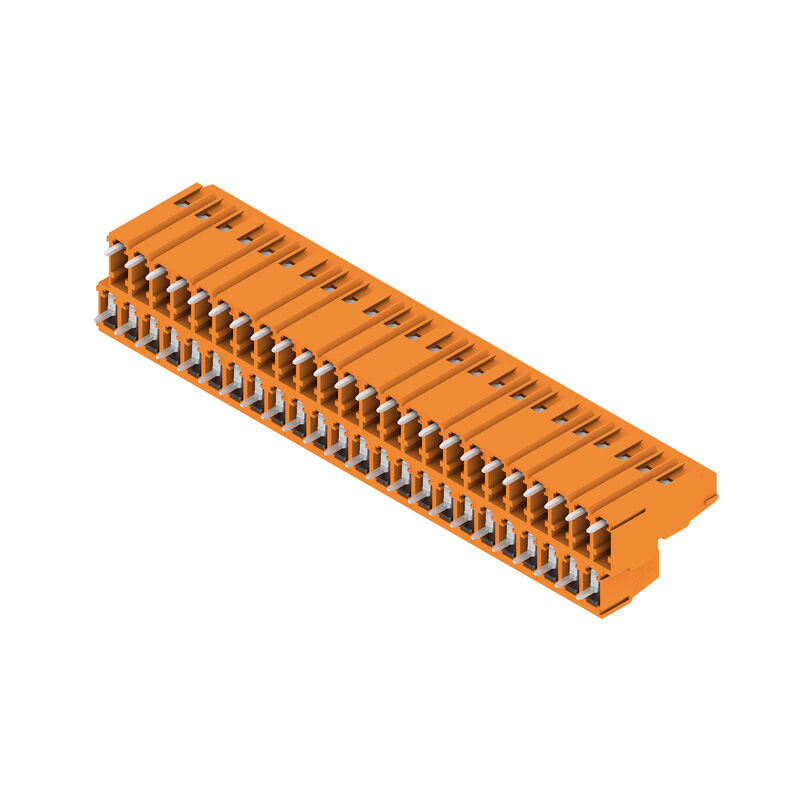

LM2N 5.08/48/90 3.5SN OR BX
제품 이미지

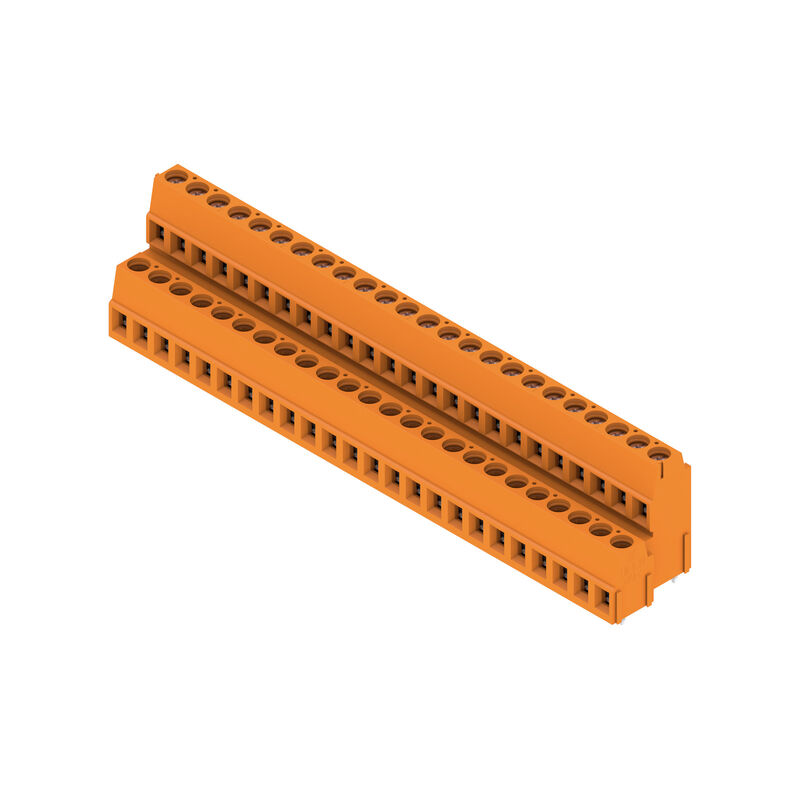

LM2N 5.08/48/90 3.5SN OR BX
제품 이미지
LM2N 5.08/48/90 3.5SN OR BX
Dimensional drawing
LM2N 5.08/48/90 3.5SN OR BX
Graph

LM2N 5.08/48/90 3.5SN OR BX

PCB 단자대, 5.08 mm, 극 수: 48, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 2.5 mm², 박스

항목 번호 1769070000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 3 관련 제품 23
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

Versión
PCB 단자대, 5.08 mm, 극 수: 48, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 2.5 mm², 박스
Código
1769070000
Tipo
LM2N 5.08/48/90 3.5SN OR BX
GTIN (EAN)
4032248115891
수량
8 items
제품 데이터
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
패키징
박스

치수 및 중량

Profundidad
21.6 mm
깊이 (인치)
0.85 inch
Altura
28.7 mm
높이 (인치)
1.13 inch
가장 낮은 버전의 높이
25.2 mm
Anchura
125.46 mm
폭 (인치)
4.939 inch
Poids net
73.4 g

환경 제품 규정 준수

Estado de cumplimiento de la directiva RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 LM
와이어 결선 방식
클램프 요크 결선
PCB에 장착
THT 용접 결선
Směr výstupu vodiče
90°
Rozteč v mm (P)
5.08 mm
피치(인치)(P)
0.2 "
극 수
48
핀 시리즈 수량
2
고객 맞춤
예
행 수
2
층당 최대 인접 폴
48
솔더 핀 길이(l)
3.5 mm
Solder pin dimensions
0.95 x 0.8 mm
솔더 구멍 직경(D)
1.3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
폴당 용접 핀 수
1
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
조임 토크, 최소
0.4 Nm
조임 토크, 최대
0.5 Nm
클램프 스크류
M 2.5
탈피 길이
6 mm
L1(mm)
116.84 mm
L1(인치)
4.6 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
보호 등급
IP20
볼륨 저항
1.20 mΩ

자재 데이터

절연재
Wemid(PA)
컬러 코드
주황색
Colour chart (similar)
RAL 2000과 유사
절연재 그룹
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 가연성 등급
V-0
Materiale dei contatti
구리 합금
Kontaktyta
주석 도금
코팅
1-3 μm Ni
4-6 μm SN
납땜 유형
매트
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

Plage de serrage, min.
0.2 mm²
Plage de serrage, max.
2.5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Section de raccordement du conducteur, AWG, max.
AWG 14
Solid, min. H05(07) V-U
0.2 mm²
단선, 최대 H05(07) V-U
2.5 mm²
연선, 최소 H05(07) V-K
0.2 mm²
연선, 최대 H05(07) V-K
2.5 mm²
avec embout isolé DIN 46 228/4, min.
0.25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1.5 mm²
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm; 1.9mm
Clampable conductor
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409600000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409700000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025740000
    • 탈피 길이:
      • 공칭:
        5 mm
    • 권장 와이어 종단 페룰:
      9018910000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025750000
참조 텍스트
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5 A
정격 전류, 최대 극 수(Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
17.5 A
정격 전류, 최대 극 수(Tu=40°C)
14.2 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
630 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s, 120 A

CSA에 따른 정격 데이터

협회(CSA)
CSA
인증 번호(CSA)
200039-1815154
정격 전압(사용 그룹 B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
18 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 14
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 14
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
349 mm
VPE 폭
134 mm
VPE 높이
44 mm

중요 참고 사항

Conformité IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
