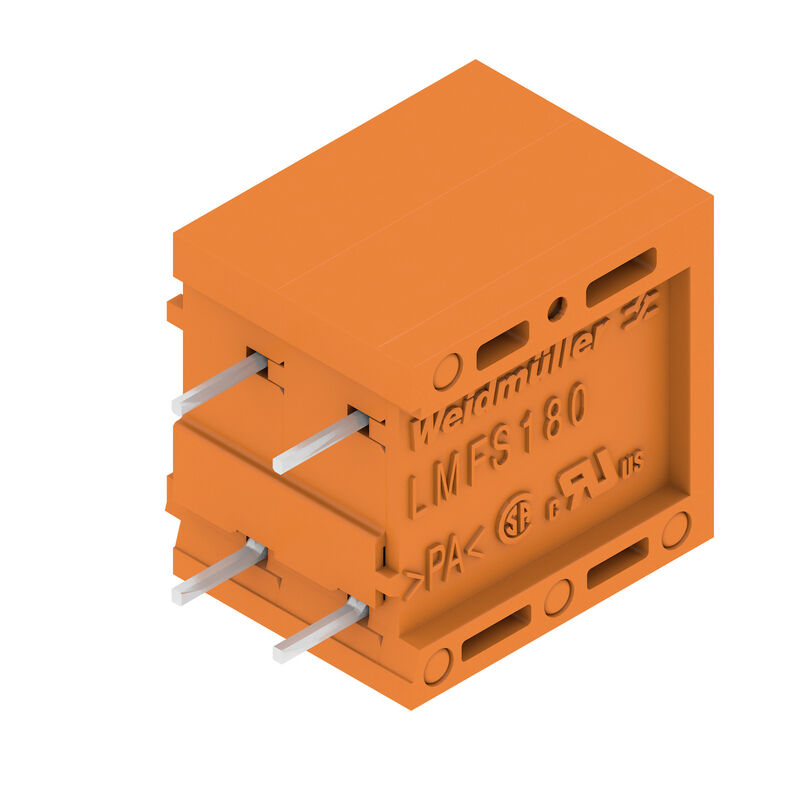

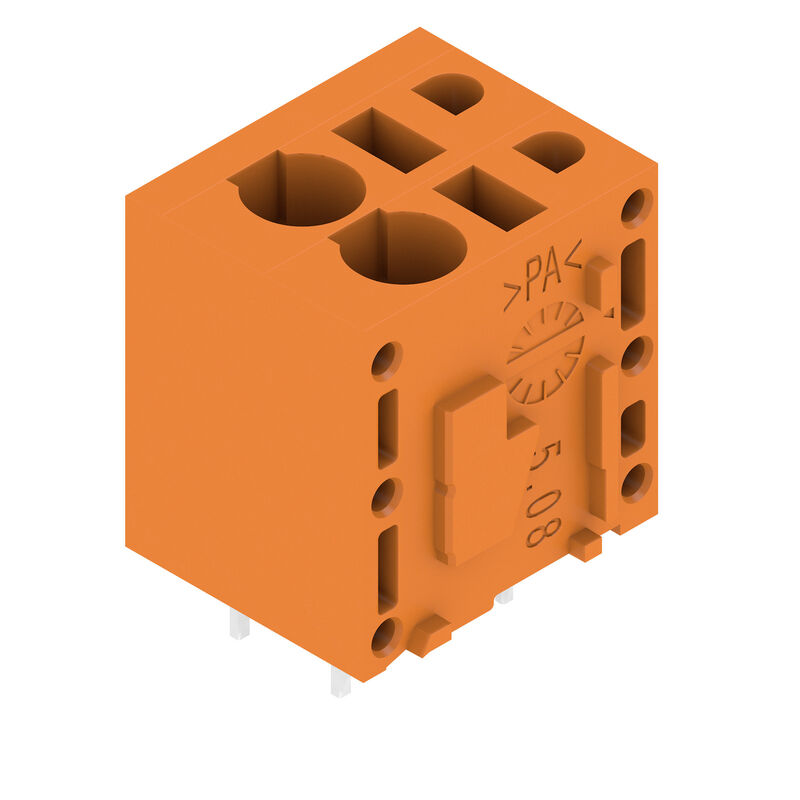

LMFS 5.08/02/180 3.5SN OR BX — Produktbild

Datenblatt herunterladen EDA-Einzelteil

LMFS 5.08/02/180 3.5SN OR BX

Leiterplattenklemme, 5.08 mm, Polzahl: 2, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 2.5 mm², Box

Art.-Nr. 1331430000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattenklemme, 5.08 mm, Polzahl: 2, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 2.5 mm², Box
Best.-Nr.	1331430000
Art	LMFS 5.08/02/180 3.5SN OR BX
GTIN (EAN)	4050118134889
VPE	130 Stück
Produkt-Kennzahlen	IEC: 400 V / 24 A / 0.2 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12
Verpackung	Box

Abmessungen und Gewichte

Tiefe	14,8 mm
Tiefe (inch)	0,583 inch
Höhe	18,7 mm
Höhe (inch)	0,736 inch
Höhe niedrigstbauend	15,2 mm
Breite	12,78 mm
Breite (inch)	0,503 inch
Nettogewicht	3,24 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE Signal - Serie LMF
Leiteranschlusstechnik	PUSH IN ohne Betätigungselement
Montage auf der Leiterplatte	THT-Lötanschluss
Leiterabgangsrichtung	180°
Raster in mm (P)	5,08 mm
Raster in Zoll (P)	0,2 "
Polzahl	2
Polreihenzahl	1
Kundenseitig anreihbar	Nein
Anzahl Reihen	1
maximal anreihbare Pole je Reihe	24
Lötstiftlänge (l)	3,5 mm
Lötstift-Abmessungen	d = 0,8 mm 0,6 x 0,8 mm
Bestückungsloch-Durchmesser (D)	1,1 mm
Bestückungsloch-Durchmesser Toleranz (D)	+ 0,1 mm
Anzahl Lötstifte pro Pol	2
Schraubendreherklinge	0,6 x 3,5
Schraubendreherklinge Norm	DIN 5264
Abisolierlänge	10 mm
L1 in mm	5,08 mm
L1 in Zoll	0,2 "
Berührungsschutz nach DIN VDE 0470	IP 20
Berührungsschutz nach DIN VDE 57 106	fingersicher
Schutzart	IP20

Werkstoffdaten

Isolierstoff	Wemid (PA)
Farbe	orange
Farbtabelle (ähnlich)	RAL 2000
Kriechstromfestigkeit (CTI)	≥ 600
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Beschichtung	4-6 μm SN
Verzinnungsart	matt
Schichtaufbau - Lötanschluss	4...8 µm Sn matt
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	120 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	120 °C

Anschließbare Leiter

Klemmbereich, min.	0,12 mm²
Klemmbereich, max.	2,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 24
Leiteranschlussquerschnitt AWG, max.	AWG 12
eindrähtig, min. H05(07) V-U	0,2 mm²
eindrähtig, max. H05(07) V-U	2,5 mm²
feindrähtig, min. H05(07) V-K	0,2 mm²
feindrähtig, max. H05(07) V-K	2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.	2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.	2,5 mm²
Lehrdorn nach EN 60999 a x b; ø	2,4 mm x 1,5 mm
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,5 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025870000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9004050000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,75 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025860000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0542500000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9019100000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0282800000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1,5 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0186500000 Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 0635100000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 2,5 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9004080000
Hinweistext	Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	24 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	4 kV
Kurzzeitstromfestigkeit	3 x 1s mit 120 A

Nenndaten nach CSA

Nennspannung (Use group B / CSA)	300 V
Nennspannung (Use group D / CSA)	300 V
Nennstrom (Use group B / CSA)	20 A
Nennstrom (Use group D / CSA)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 24
Leiteranschlussquerschnitt AWG, max.	AWG 12

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	20 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 24
Leiteranschlussquerschnitt AWG, max.	AWG 12
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung	Box
VPE Länge	349 mm
VPE Breite	138 mm
VPE Höhe	32 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen	Norm: IEC 61984 Abschnitt 6.2 und 7.3.2 / 10.11 Prüfung: Ursprungskennzeichnung, Typkennzeichnung, Materialtyp, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA, Lebensdauer, Raster, Datumsuhr Bewertung: vorhanden
Prüfung: Klemmbarer Querschnitt	Norm: IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11 Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,14 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,14 mm² Leitertyp und Leiterquerschnitt: eindrähtig 2,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 2,5 mm² Leitertyp und Leiterquerschnitt: AWG 26/1 Leitertyp und Leiterquerschnitt: AWG26/19 Leitertyp und Leiterquerschnitt: AWG 14/1 Leitertyp und Leiterquerschnitt: AWG 12/19 Bewertung: bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern	Norm: IEC 60999-1 Abschnitt 9.4 / 11.99 Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Bewertung: bestanden Anforderung: 0,7 kg Leitertyp: Leitertyp und Leiterquerschnitt: H07V-U2.5 Leitertyp und Leiterquerschnitt: H07V-K2.5 Bewertung: bestanden
Pull-Out Test	Norm: IEC 60999-1 Abschnitt 9.5 / 11.99 Anforderung: ≥20 N Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Bewertung: bestanden Anforderung: ≥50 N Leitertyp: Leitertyp und Leiterquerschnitt: H07V-U2.5 Leitertyp und Leiterquerschnitt: H07V-K2.5 Bewertung: bestanden

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Weitere Varianten auf Anfrage

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

AEH ohne Kunststoffkragen nach DIN 46228/1

AEH mit Kunststoffkragen nach DIN 46228/4

Zeichnungsangabe P = Raster

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70297)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1331430000)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Klassifikationen

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Zulassungen

Zulassungen	![CURUS](/picture/CURUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
