Eigenschaften

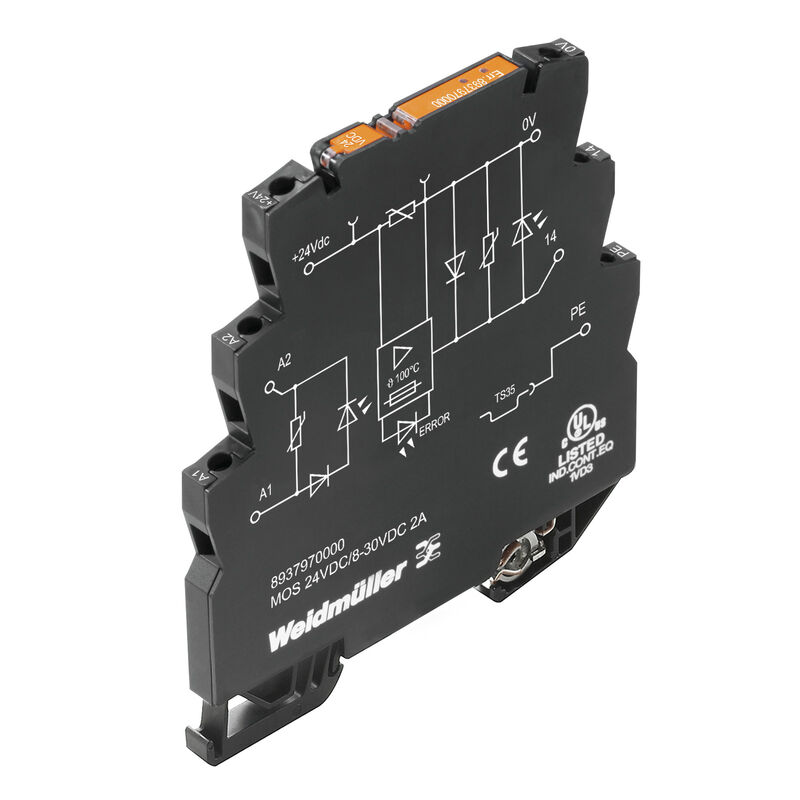

Ausfuehrung | MICROOPTO, Halbleiterrelais, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 8...30 V DC, Dauerstrom: 2 A, Schraubanschluss |
Best.-Nr. | 8937970000 |
Art | MOS 24VDC/8-30VDC 2A |
GTIN (EAN) | 4032248716203 |
VPE | 1 Stück |

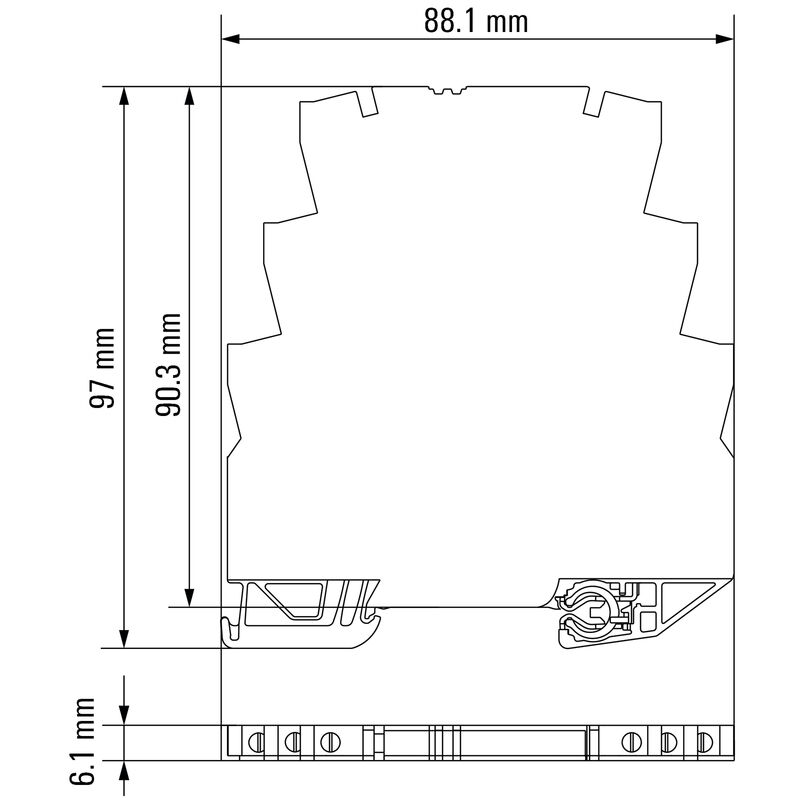

Tiefe | 97 mm |
Tiefe (inch) | 3,819 inch |
Höhe | 88,1 mm |
Höhe (inch) | 3,468 inch |
Breite | 6,1 mm |
Breite (inch) | 0,24 inch |
Nettogewicht | 35,81 g |
Lagertemperatur | -40 °C...80 °C |
Betriebstemperatur | -25 °C...60 °C |
Feuchtigkeit | 5...95 % rel. Feuchte, Tu = 55 °C, keine Betauung |
MTTF | 847 a |
RoHS-Konformitätsstatus | Konform mit Ausnahme |
RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | d32f8e61-6733-45d6-9062-c95f9903aad6 |
Nennsteuerspannung | 24 V DC ±20 % |
Nennleistung | ≤ 170 mW |

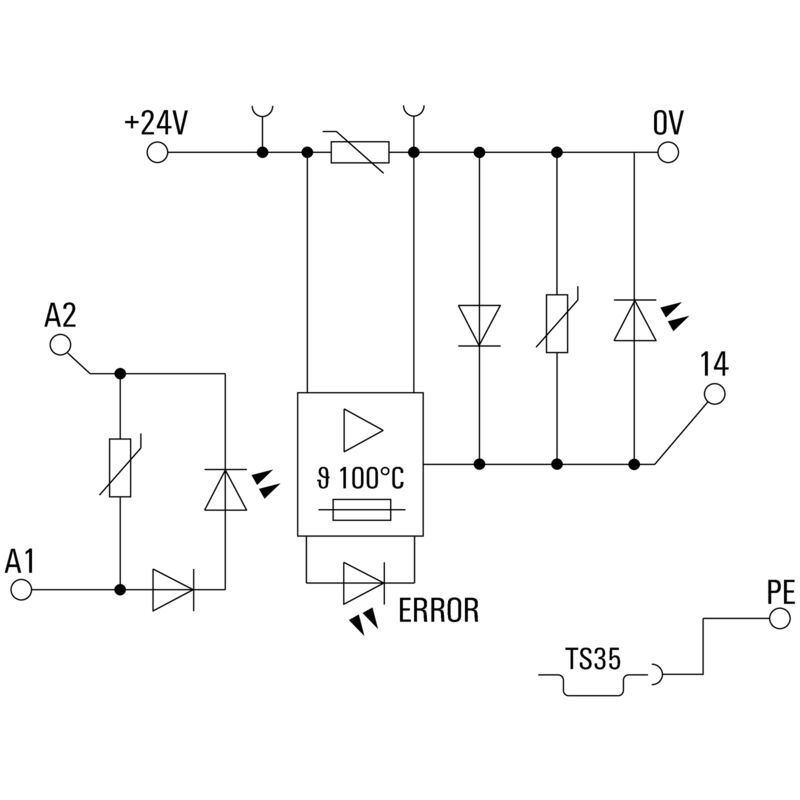

Schutzschaltung |
Varistor
Verpolungsschutz |
Eingangsfrequenz | 125 Hz |
Nennschaltspannung | 8...30 V DC |

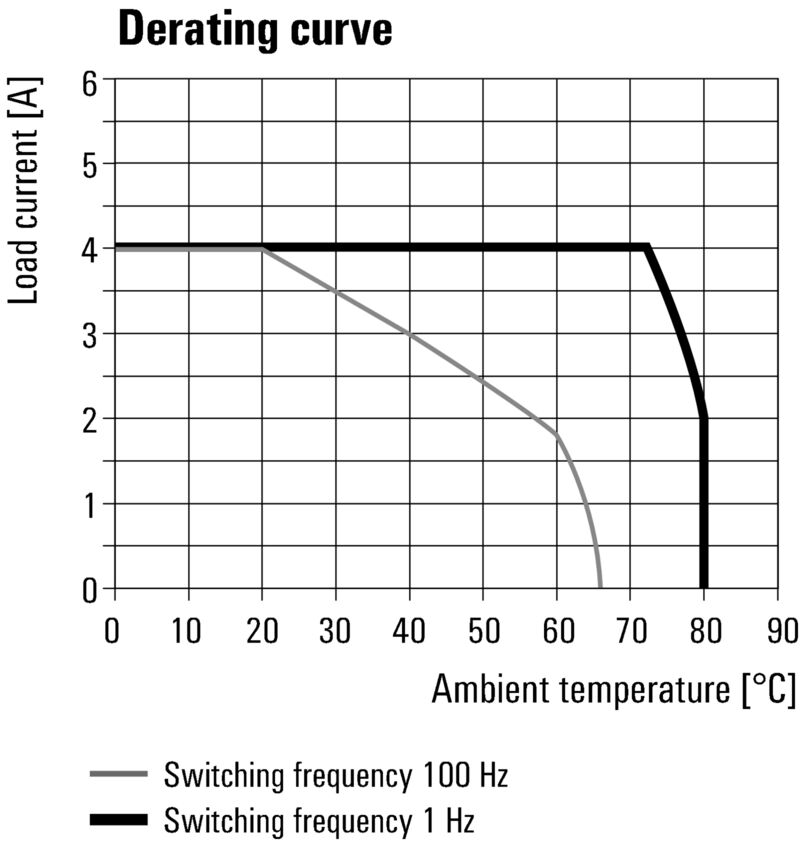

Dauerstrom | 2 A |
max. Schaltstrom | 4 A |
Lastkategorie | LC A |
Einschaltverzögerung | 0,1 ms |
Ausschaltverzögerung | <0.5 ms |
Spannungsfall bei max. Last | ≤ 50 mV |
Leckstrom | <10 µA |
min. Schaltstrom | 100 µA |
Kurzschlussfest | Ja (thermische Abschaltung) |
Statusanzeige Lastseite |
LED grün, Ausgang geschaltet
LED rot, Kurzschluss / Überlast am Ausgang |
Schutzschaltung Lastseite |
Varistor
Freilaufdiode |
Kontaktausführung | 1 Schließer (Intelligent POWER MOS-FET) |
max. Schaltfrequenz (DC Steuerspannung) | 125 Hz |
Nennhilfsspannung | 8…30 V DC / max. 6 mA |
Ausführung | mit Funktionserde-Anschluss |
Tragschiene | TS 35 |
Farbe | schwarz |
Brennbarkeitsklasse nach UL 94 | V-0 |
Komponente mit Brennbarkeitsklasse nach UL94 |
|
Bemessungsspannung | 30 V |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
Spannungsfestigkeit Steuerseite - Lastseite | 350 Veff / 1 min |
Spannungsfestigkeit zur Tragschiene | 350 Veff / 1 min |
Stehstoßspannung | 500 V (1,2/50 μ) |
Schutzart | IP20 |
Zertifikat-Nr. (DNV) | TAE000033E |
Zertifikat-Nr. (cULus) | E141197 |
Leiteranschlusstechnik | Schraubanschluss |
Abisolierlänge Bemessungsanschluss | 7 mm |
Anzugsdrehmoment, min. | 0,4 Nm |
Anzugsdrehmoment, max. | 0,6 Nm |
Klemmbereich, Bemessungsanschluss | 2,5 mm² |
Klemmbereich, min. | 0,5 mm² |
Klemmbereich, max. | 4 mm² |
Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 1,5 mm² |
Klingenmaß | 0,6 x 3,5 mm |
Produkthinweis | Die Leitungslängen dürfen 30 m nicht überschreiten. |
Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35550) |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212468) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8937970000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8937970000) |
Anwenderdokumentation | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_37791) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001504 |
ETIM 7.0 | EC001504 |
ETIM 8.0 | EC001504 |
ETIM 9.0 | EC001504 |
ECLASS 9.0 | 27-37-16-04 |
ECLASS 9.1 | 27-37-16-04 |
ECLASS 10.0 | 27-37-16-04 |
ECLASS 11.0 | 27-37-16-04 |
ECLASS 12.0 | 27-37-16-04 |
ECLASS 13.0 | 27-37-16-04 |
ECLASS 14.0 | 27-37-16-04 |
Zulassungen | ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Konform |
UL File Number Search | [UL Webseite](LINK/UL_search.html) |
Zertifikat-Nr. (cULus) | E141197 |
