Eigenschaften

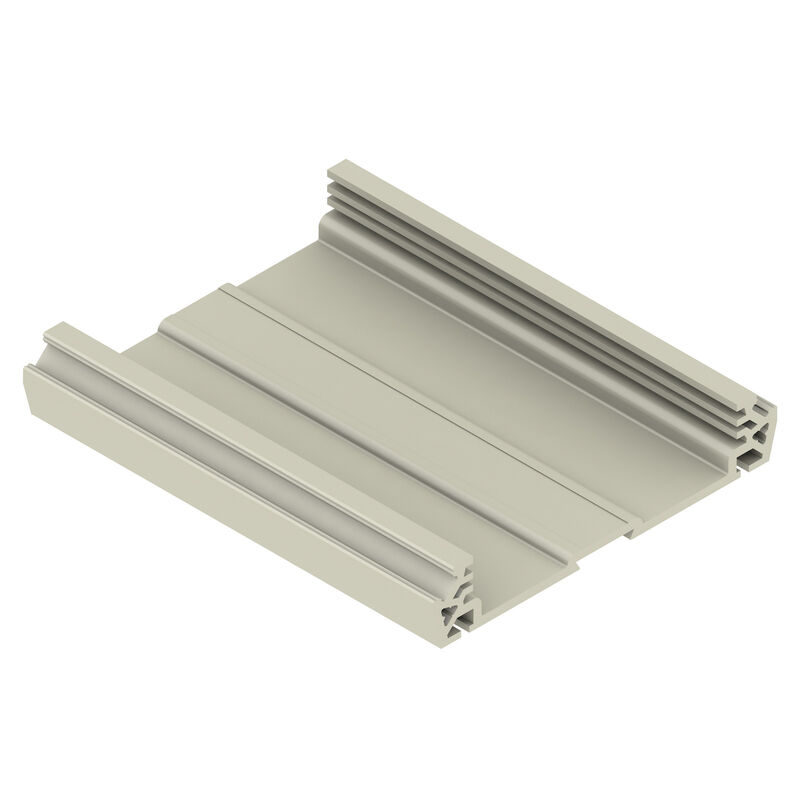

Ausführung | Tragschienengehäuse, RS 80 blassgrün, Strangprofil, Breite: 2000 mm |
Best.-Nr. | 1396730000 |
Typ | PF RS 80 GN 2000MM |
GTIN (EAN) | 4050118202229 |
VPE | 2 |
Tiefe | 15,7 mm |
Tiefe (inch) | 0,618 inch |
Höhe | 84 mm |
Höhe (inch) | 3,307 inch |
Breite | 2.000 mm |
Breite (inch) | 78,74 inch |
Nettogewicht | 156 g |
Farbe | blassgrün |
Farbtabelle (ähnlich) | RAL 6021 |
Schutzart | IP20 im verbauten Zustand |
Produkthinweis |
Beim Abdeckprofil und bei den Abschlussplatten stehen 3 Bauhöhen zur Wahl: TS-Montage ohne Abdeckung: TS 32 = 45 mm, TS35x7,5 = 40,5 mm TS-Montage mit niedriger Abdeckung: TS 32 = 72 mm, TS 35x7,5 = 67,5 mm TS-Montage mit hoher Abdeckung: TS 32 = 91 mm, TS 35x7,5 = 86,5 mm Direktmontage ohne/niedrige/hohe Abdeckung: 17 / 44 / 63 mm Abmessungen der Leiterplatte: Dicke: 1,6 (±0,2) mm, Breite: 67,8 (+0,2) mm Maß RS-Abschnitt = Leiterplattenlänge minus 4,5 mm Maß ADP-Abschnitt = Leiterplattenlänge minus 2 mm Beispiel: Leiterplattenlänge 160 mm, RS-Abschnitt = 155,5 mm, ADP-Abschnitt = 158 mm |
