Eigenschaften

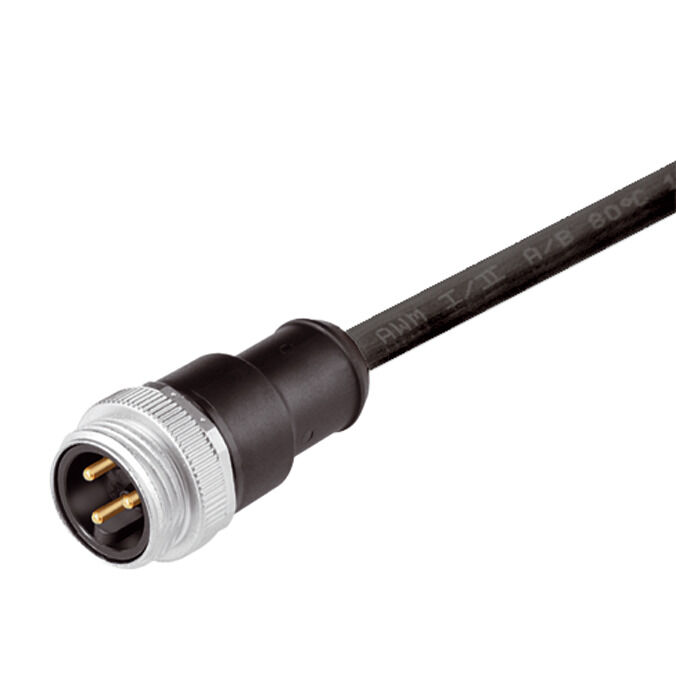

| Ausfuehrung | Sensor/Aktor-Leitung, Einseitig offen, 7/8", Polzahl : 5 (4 + PE), 10 m, Stift, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein |
| Best.-Nr. | 1292171000 |
| Art | SAIL-7/8G-5-10U |
| GTIN (EAN) | 4050118088175 |
| VPE | 1 Stück |
| Nettogewicht | 600 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| Aderquerschnitt | 1,5 mm² |
| Außendurchmesser | 8.7 mm ± 0.2 mm |
| Biegeradius min., bewegt | 7,5 x Kabeldurchmesser |
| Farbcodierung |
braun
weiß blau schwarz grün / gelb |
| Geschirmt | Nein |
| Halogene | Nein |
| Isolation | TPM |
| Kabellänge | 10 m |
| Konfigurierbare Kabellänge | Nein |
| Mantel nach UL AWM style | 20234 (80 °C / 1000 V) |
| Mantelfarbe | schwarz |
| Mantelmaterial | PUR |
| PE-Funktion | Ja |
| Polzahl | 5 (4 + PE) |
| Schleppkettentauglichkeit | Ja |
| Schweißfunkenbeständigkeit | Nein |
| Schweißperlenfest | Nein |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -20...80 °C |
| Temperaturbereich, fest verlegt | -50...80 °C |
| Torsionsfestigkeit | 0 °/m |
| Anschlussgewinde | 7/8" |
| Ausführung | Stift, gerade |
| Bemessungs-Stoßspannung | 2.500 V |
| Bemessungsspannung (UL) | 600 V |
| Codierung | keine |
| gebrückt | Nein |
| Gehäusebasismaterial | PUR |
| Isolationswiderstand | 108 Ω |
| Kontaktmaterial | CuZn |
| Kontaktoberfläche | Au (Gold) |
| LED | Nein |
| Material Gewindering | Zinkdruckguss |
| Nennspannung | 300 V |
| Nennstrom | 9 A |
| Schutzart |
IP68
im verschraubten Zustand |
| Steckzyklen | ≥ 100 |
| Temperaturbereich Gehäuse | -40 … +85 ° C |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | ≤3 mΩ |
| Isolationswiderstand | 108 Ω |
| Nennspannung | 300 V |
| Nennstrom | 9 A (4- und 5-Polig), 12 A (3-Polig) |
| Zertifikat-Nr. (cULus) | E307231 |
| Stecker links | IP68, Stiftkontakt, gerade, Kunststoff, ungeschirmt |
| Stecker rechts | freies Leiterende |
| Bildüberschrift-03 | Maßzeichnung |
| Bildunterschrift-03 | Male, straight |
| Bildüberschrift-04 | Polbild |
| Bildunterschrift-04 | Male |
| Bildüberschrift-06 | Das ideale Werkzeug, der Drehmoment-Screwty® |
| Bildunterschrift-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251879) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1292171000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1292171000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E307231 |
