SAIL-M12BG-5-4.0U
SAIL-M12BG-5-4.0U
Габаритный чертеж
Straight socket
SAIL-M12BG-5-4.0U
Схема контактов
Socket
SAIL-M12BG-5-4.0U
Схема соединений
SAIL-M12BG-5-4.0U
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-5-4.0U

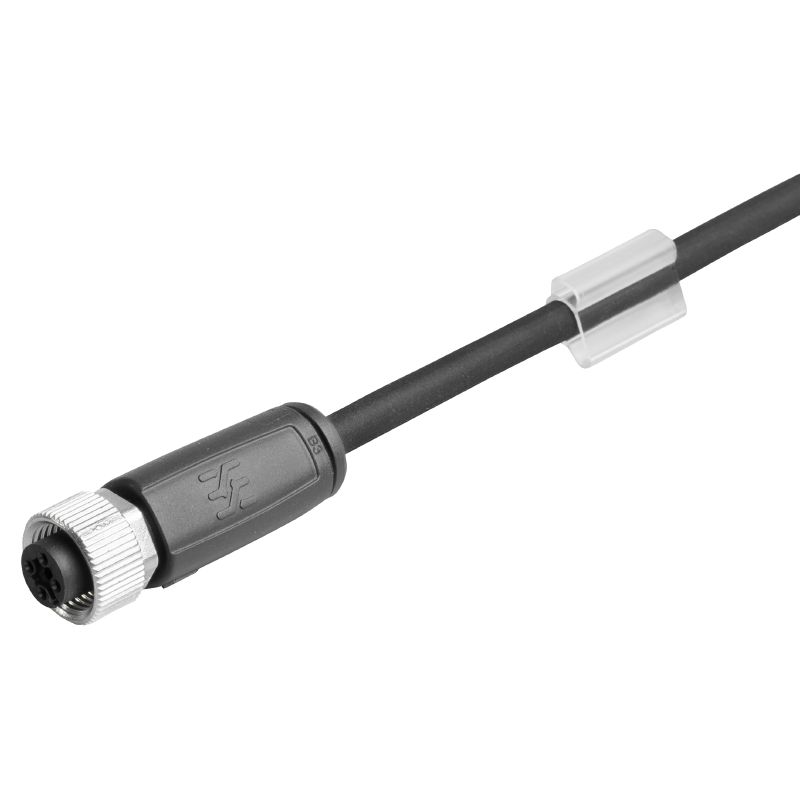

Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 5, 4 m, Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 9457910400
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 19
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 5, 4 m, Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
9457910400
Тип
SAIL-M12BG-5-4.0U
GTIN (EAN)
4050118624793
Кол.
1 Штука

Размеры и массы

Масса нетто
100 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

PP
Acceleration
5 m/s²
Bending cycles
12 млн
Bending radius, min., moving
10 x диаметр кабеля
Bending radius, min., stationary
5 * диаметр кабеля
Cable length
4 m
Cykle zginania przy rozciąganiu
> 5 Mio.
Guaina secondo UL AWM Style
20549 (80 °C / 300 V)
Halogen
Нет
Hydrolysis and microbe resistant
Да
Irradiazione con legami trasversali
Нет
LABS-mentes
Да
Length of torsion
1 m
Longueur de câble configurable
Нет
Matériau de la gaine
Полиуретан
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Number of wires
5
Odolnost vůči olejům
Да
Průřez jádra
0.34 mm²
Resistant to welding beads
Нет
Resistenza alle scintille di saldatura
Нет
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Sheathing colour
черный (аналогично RAL 9005)
Shielded
Нет
Speed
3.33 m/s
Temperaturområde, rörligt
-25...60 °C
Vhodné pro nosiče kabelů
Да
Количество контактов
5
Наружный диаметр
4.7 mm ± 0.15 mm
カラーコーディング
коричневый
белый
синий
черный
серый
비틀림 저항
180 °/m
온도 범위, 고정
-50...80 °C

PB46 Общие технические данные

LED
Нет
Вид защиты
IP65
IP66
IP67
IP68
когда ввинчен
IP69
Диапазон температур корпуса
-25…+85 °C
Исполнение
Гнездо, прямое
Материал резьбового кольца
Цинковое литье под давлением
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
соединено перемычкой
Нет
Соединительная резьба
M12
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Циклы коммутации
≥ 100

Электрические свойства

Номинальное напряжение
60 V
Сопротивление изоляции
108 Ом

Вилка левосторонняя

Штекер левый
M12, A-кодировка, IP69, розеточный контакт, прямой, Пластмасса, неэкранированный

Вилка правосторонняя

Штекер правый
свободный конец провода

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
