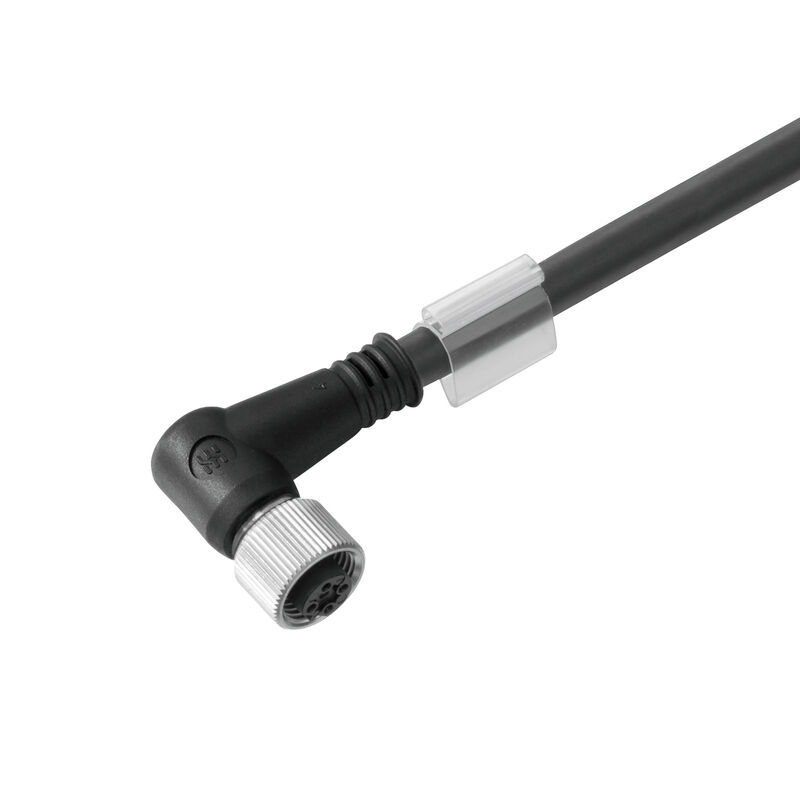

SAIL-M12BW-8S5.0U

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 8, 5 m, Buchse, gewinkelt, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1275470500

Ausführung	Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 8, 5 m, Buchse, gewinkelt, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.	1275470500
Typ	SAIL-M12BW-8S5.0U
GTIN (EAN)	4050118066371
VPE	1 Stück

Nettogewicht

281 g

REACH SVHC	Lead 7439-92-1
SCIP	bd63baef-8092-4596-90c7-5b4daa22710b

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Aderquerschnitt	0,25 mm²
Außendurchmesser	6.3 mm ± 0.2 mm
Beschleunigung	5 m/s²
Biegeradius min., bewegt	12 x Kabeldurchmesser
Biegeradius, min., fest verlegt	5 x Kabeldurchmesser
Biegezyklen	1 Mio
Farbcodierung	blau rot weiß braun grün gelb grau rosa
Geschirmt	Ja
Geschwindigkeit	100 m/s
Halogene	Nein
Isolation	PP
Kabellänge	5 m
Konfigurierbare Kabellänge	Nein
Mantel nach UL AWM style	20549 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PUR
Polzahl	8
Schleppkettentauglichkeit	Ja
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-25...80 °C
Temperaturbereich, fest verlegt	-40...80 °C
Torsionsfestigkeit	360 °/m

Anschlussgewinde	M12
Anzugsdrehmoment	M12: 0,8 - 1,2 Nm
Ausführung	Buchse, gewinkelt
Codierung	A-codiert
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Nein
Material Gewindering	Messing, vernickelt
Nennspannung	30 V
Nennstrom	2 A
Schlüsselweite	13 mm
Schutzart	IP67 im verschraubten Zustand IP65 IP66
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-40 … +85 ° C
Verschmutzungsgrad	3

Isolationswiderstand	10⁸ Ω
Nennspannung	30 V

Steckverbinder Norm	IEC 61076-2-101
Zertifikat-Nr. (cULus)	E307231

Steckverbinder Norm

IEC 61076-2-101

M12, A-codiert, IP67, Buchsenkontakt, gewinkelt 90°, Kunststoff, geschirmt

Bildüberschrift-06	Das ideale Werkzeug, der Drehmoment-Screwty^®
Bildunterschrift-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204388)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1275470500)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1275470500)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1275470500&norm=0)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E307231
