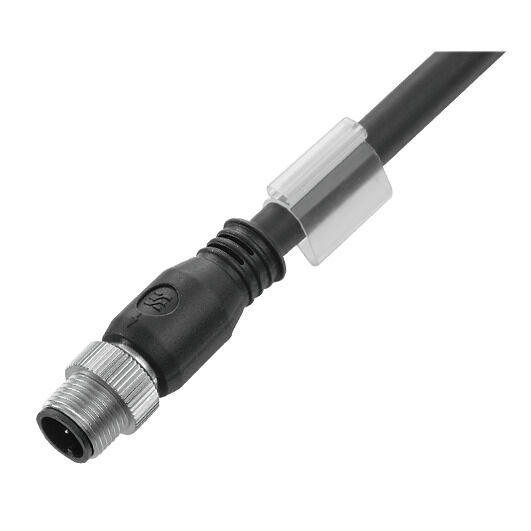

SAIL-M12G-3S5.0U

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 3, 5 m, Stift, gerade, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1906470500

Ausführung	Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 3, 5 m, Stift, gerade, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.	1906470500
Typ	SAIL-M12G-3S5.0U
GTIN (EAN)	4032248529773
VPE	1 Stück

Nettogewicht

190 g

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Ader nach UL AWM style	10493 (80 °C / 300 V)
Aderquerschnitt	0,34 mm²
Außendurchmesser	5 mm ± 0.2 mm
Beschleunigung	5 m/s²
Biegeradius min., bewegt	10 x Kabeldurchmesser
Biegeradius, min., fest verlegt	5 x Kabeldurchmesser
Biegezyklen	2 Mio
Farbcodierung	braun blau schwarz
Flammwidrigkeit	In accordance with UL1581 UL / CUL FT2 gemäß IEC 60332-2-2
Geschirmt	Ja
Geschwindigkeit	200 m/s
Halogene	Nein
Hydrolyse- und mikrobenbeständig	Ja
Isolation	PP
Kabellänge	5 m
Konfigurierbare Kabellänge	Nein
LABS-frei	Ja
Mantel nach UL AWM style	20549 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PUR
Polzahl	3
Schleppkettentauglichkeit	Ja
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-25...80 °C
Temperaturbereich, fest verlegt	-40...80 °C
Torsionsfestigkeit	0 °/m
Ölbeständigkeit	gemäß IEC 60811:404

Anschlussgewinde	M12
Anzugsdrehmoment	M12: 0,8 - 1,2 Nm
Ausführung	Stift, gerade
Codierung	A-codiert
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Nein
Material Gewindering	Zinkdruckguss
Nennspannung	250 V
Nennstrom	4 A
Schutzart	IP65 IP66 IP67 IP68 im verschraubten Zustand
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Isolationswiderstand	10⁸ Ω
Nennspannung	250 V

Steckverbinder Norm	IEC 61076-2-101
Zertifikat-Nr. (cULus)	E307231

Steckverbinder Norm

IEC 61076-2-101

M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, geschirmt

Bildüberschrift-04	Polbild
Bildunterschrift-04	Male
Bildüberschrift-05	Schaltbild
Bildüberschrift-06	Das ideale Werkzeug, der Drehmoment-Screwty^®
Bildunterschrift-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211924)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1906470500)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1906470500)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1906470500&norm=0)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E307231
