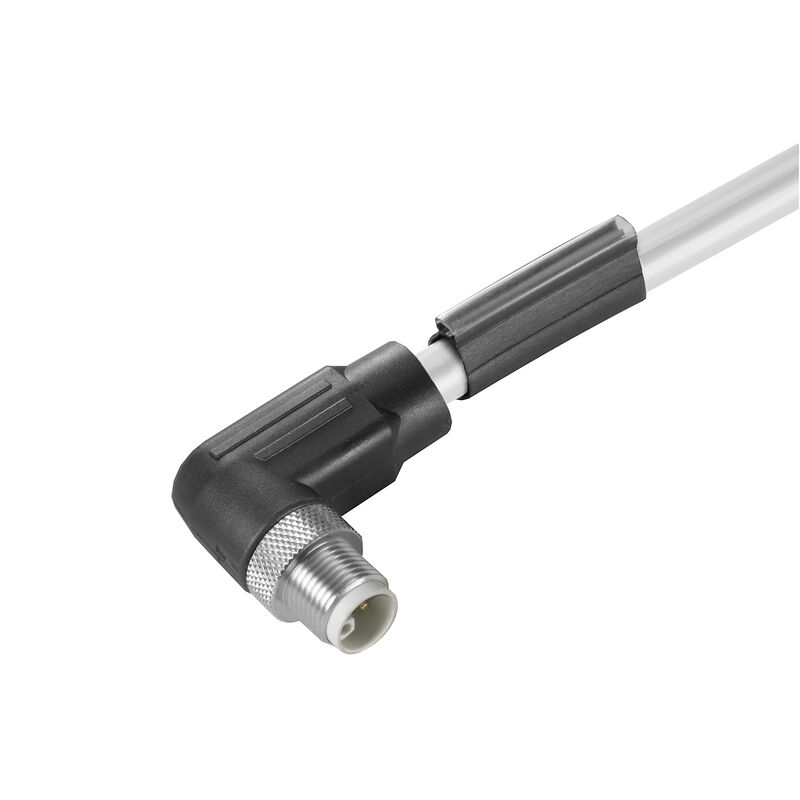

SAIL-M12W-L-10PGR
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 10 m, Stift, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Art.-Nr.
2455241000
Eigenschaften
| Ausfuehrung | Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 10 m, Stift, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein |
| Best.-Nr. | 2455241000 |
| Art | SAIL-M12W-L-10PGR |
| GTIN (EAN) | 4050118470239 |
| VPE | 1 Stück |
| Nettogewicht | 500 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Aderquerschnitt | 1,5 mm² |
| Außendurchmesser | 8 mm ± 0.2 mm |
| Beschleunigung | 5 m/s² |
| Biegeradius min., bewegt | 7,5 x Kabeldurchmesser |
| Biegeradius, min., fest verlegt | 4 x Kabeldurchmesser |
| Biegezyklen | 10 Mio |
| Farbcodierung |
braun
weiß blau schwarz grau |
| Geschirmt | Nein |
| Geschwindigkeit | 5 m/s |
| Halogene | Nein |
| Isolation | PP |
| Kabellänge | 10 m |
| Konfigurierbare Kabellänge | Nein |
| Mantel nach UL AWM style | 20939 (80 °C / 600 V) |
| Mantelfarbe | grau |
| Mantelmaterial | PUR |
| Polzahl | 5 |
| Schleppkettentauglichkeit | Ja |
| Schweißfunkenbeständigkeit | Nein |
| Schweißperlenfest | Nein |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -30...80 °C |
| Temperaturbereich, fest verlegt | -40...80 °C |
| Anschlussgewinde | M12 |
| Anzugsdrehmoment | M12: 0,8 - 1,2 Nm |
| Ausführung | Stift, gewinkelt |
| Codierung | L-coded |
| gebrückt | Nein |
| Gehäusebasismaterial | PUR |
| Isolationswiderstand | 108 Ω |
| Kontaktoberfläche | vergoldet |
| LED | Nein |
| Nennspannung | 50 V |
| Nennstrom | 16 A |
| Schutzart |
IP65
IP67 im verschraubten Zustand |
| Steckzyklen | ≤ 100 |
| Temperaturbereich Gehäuse | -40 … +85 ° C |
| Verschmutzungsgrad | 3 |
| Isolationswiderstand | 108 Ω |
| Nennspannung | 50 V |
| Steckverbinder Norm | IEC 61076-2-111 |
| Zertifikat-Nr. (cULus) | E257571 |
| Steckverbinder Norm | IEC 61076-2-111 |
| Stecker links | M12, L-codiert, IP67, Stiftkontakt, gewinkelt 90°, Kunststoff, ungeschirmt |
| Stecker rechts | freies Leiterende |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167050) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2455241000) |
| Produktänderungsmitteilung |
[PCN-PB46-20200713-00-A de](https://mdcop.weidmueller.com/mediadelivery/asset/900_165093)
[PCN-PB46-20200713-00-A en](https://mdcop.weidmueller.com/mediadelivery/asset/900_165094) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E257571 |
