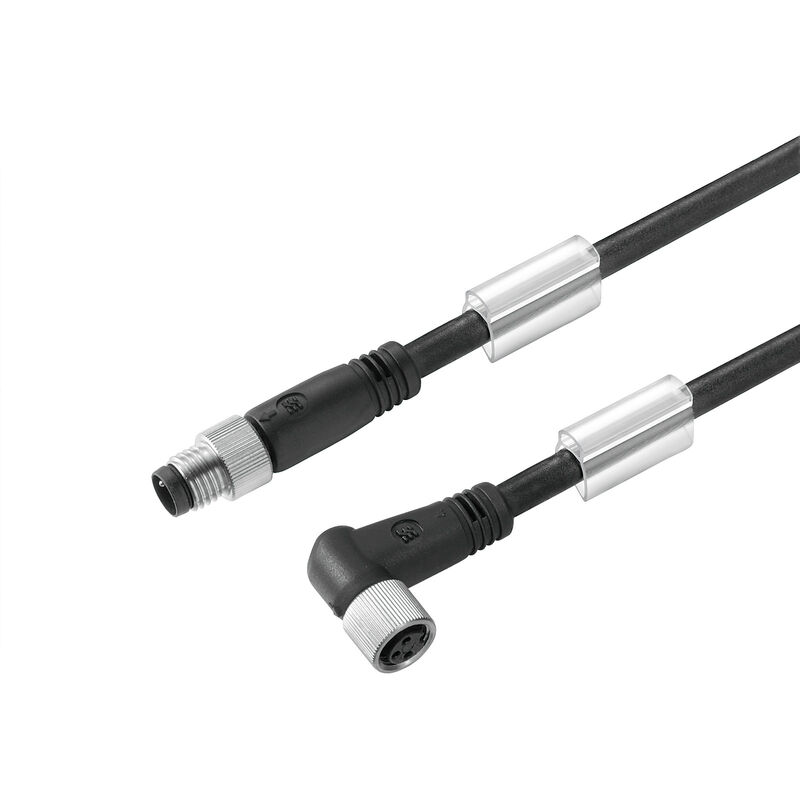

SAIL-M8GM8W-4-2.0U

Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 4, 2 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1857660200

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 4, 2 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.	1857660200
Art	SAIL-M8GM8W-4-2.0U
GTIN (EAN)	4032248733941
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

53,68 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style	10493 (80 °C / 300 V)
Aderquerschnitt	0,25 mm²
Außendurchmesser	4.4 mm ± 0.15 mm
Beschleunigung	5 m/s²
Biegeradius min., bewegt	10 x Kabeldurchmesser
Biegeradius, min., fest verlegt	5 x Kabeldurchmesser
Biegezyklen	12 Mio.
Biegezyklen bei Torsionsbeanspruchung	> 5 Mio.
Farbcodierung	braun weiß blau schwarz
Flammwidrigkeit	In accordance with UL1581 UL / CUL FT2 gemäß IEC 60332-2-2
Geschirmt	Nein
Geschwindigkeit	5 m/s
Halogene	Nein
Hydrolyse- und mikrobenbeständig	Ja
Isolation	PP
Kabellänge	2 m
Konfigurierbare Kabellänge	Nein
LABS-frei	Ja
Mantel nach UL AWM style	20549 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PUR
Polzahl	4
Schleppkettentauglichkeit	Ja
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-25...80 °C
Temperaturbereich, fest verlegt	-40...80 °C
Torsionsfestigkeit	360 °/m
Torsionslänge	1 m
Ölbeständigkeit	gemäß IEC 60811:404

Allgemeine Technische Daten

Anschlussgewinde	M8 / M8
Anzugsdrehmoment	M8: 0,5 - 0,6 Nm
Ausführung	Stift, gerade – Buchse, 90°
Codierung	keine
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktmaterial	CuZn35PB2
Kontaktoberfläche	vergoldet
LED	Nein
Material Gewindering	Messing, vernickelt
Nennspannung	30 V
Nennstrom	4 A
Schutzart	IP65 IP66 IP67 IP68 IP69 im verschraubten Zustand
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Elektrische Eigenschaften

Isolationswiderstand	10⁸ Ω
Nennspannung	30 V

Allgemeine Standards

Steckverbinder Norm	IEC 61076-2-104
Zertifikat-Nr. (cULus)	E307231

Normen

Steckverbinder Norm

IEC 61076-2-104

Stecker links

Steckverbinder, M8, Polzahl: 4, IP69, Stiftkontakt, gerade, ungeschirmt

Stecker rechts

Steckverbinder, M8, Polzahl: 4, IP69, Buchsenkontakt, gewinkelt 90°, ungeschirmt

Produktbilder

Bildüberschrift-04	Maßzeichnung
Bildunterschrift-04	Angled socket
Bildüberschrift-05	Polbild
Bildunterschrift-05	Male
Bildüberschrift-06	Polbild
Bildunterschrift-06	Socket
Bildüberschrift-07	Schaltbild
Bildüberschrift-08	Das ideale Werkzeug, der Drehmoment-Screwty^®
Bildunterschrift-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Downloads

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1857660200)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassifikationen

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E307231
