SAIL-VSB-M12G-20U
SAIL-VSB-M12G-20U
Profilritning
SAIL-VSB-M12G-20U
Detaljerad ritning
Male, straight
SAIL-VSB-M12G-20U
Polschema
SAIL-VSB-M12G-20U
Polschema
M12 = A-coded
SAIL-VSB-M12G-20U
Kopplingsbild

SAIL-VSB-M12G-20U

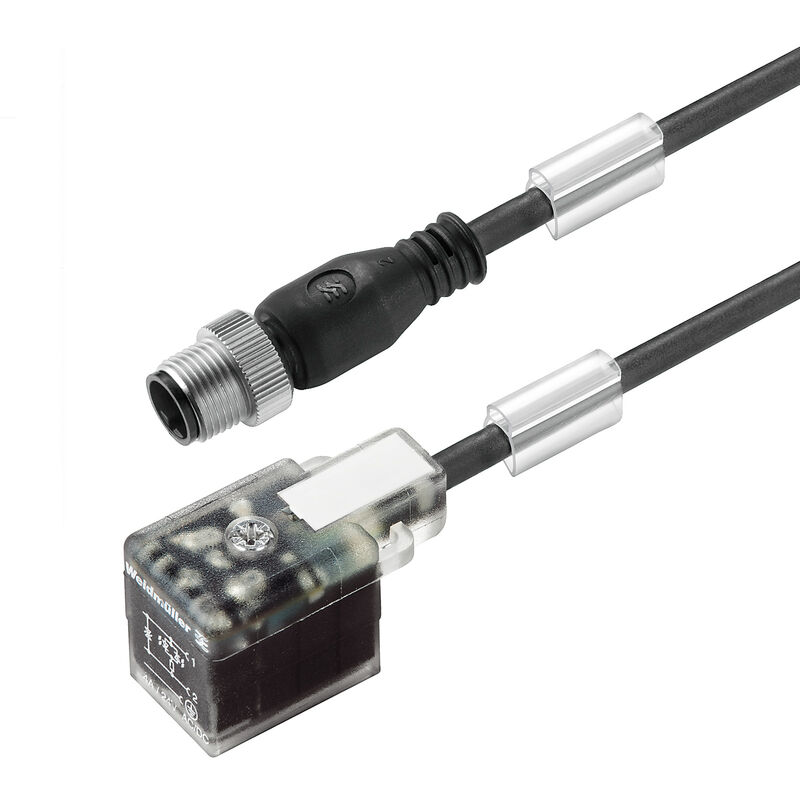

Cavi della valvola (preconfezionati), Connettore diritto - connettore per valvole, Forma B Industria (11 mm), M12 = codificato A, Lunghezza del cavo: 20 m, PUR, nero

Produkt-ID 9457682000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 12
Omologazioni Dati generali per l’ordinazione Dimensions and weights Conformità ambientale del prodotto Tekniska data för kabel General technical data Klasyfikacje

Omologazioni

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Zgodny

Dati generali per l’ordinazione

Utförande
Cavi della valvola (preconfezionati), Connettore diritto - connettore per valvole, Forma B Industria (11 mm), M12 = codificato A, Lunghezza del cavo: 20 m, PUR, nero
Art.nr.
9457682000
Typ
SAIL-VSB-M12G-20U
GTIN (EAN)
4050118369700
Кол.
1 Штука

Dimensions and weights

Net weight
562,32 g

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Conforme con esenzione
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

Accelerartion
5 m/s²
Antal poler
3
Böjcykler
2 Mio
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Beständighet mot svetsgnistor
Nej
Färkodning
brun
blå
grön/gul
Halogener
Nej
hastighet
200 m/s
Isolering
PP
Kabellängd
20 m
Ledararea
0,5 mm²
Mantelfärg
black
Mantelmaterial
PUR
Skärmad
No
Släpkedjetålighet
Oui
Säker mot svetsstänk
Non
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridtålighet
0 °/m
Ytterdiameter
4.6 mm ± 0.2 mm

General technical data

Kodering
Industrial design B (11 mm)
M12 = A-coded
Kontaktyta
tinned
LED
Yes
Märkström
4 A
Nominell spänning
24 V
Skyddsklass
IP67
when screwed in
Skyddskoppling
Diodo Zener
Temperaturområde kapsling
-25...+80 °C
Utförande
Connettore diritto - connettore per valvole

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
