Eigenschaften

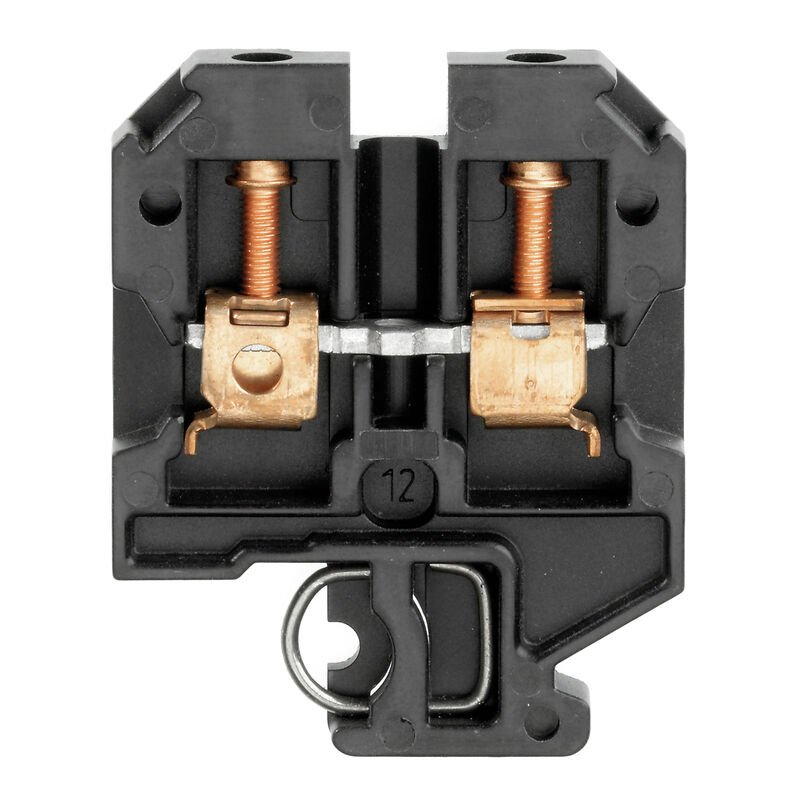

| Ausfuehrung | Durchgangs-Reihenklemme, Schraubanschluss, schwarz, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 32, V-0, Epoxidharz, EP, 160 °C |
| Best.-Nr. | 0168800000 |
| Art | SAK 4 CUN/EP/SW |
| GTIN (EAN) | 4008190407636 |
| VPE | 100 Stück |
| Lieferstatus | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis | 29.06.2024 |
| Produktalternative | [0128300000](~/p/0128300000) |
| Tiefe | 51,5 mm |
| Tiefe (inch) | 2,028 inch |
| Höhe | 40 mm |
| Höhe (inch) | 1,575 inch |
| Breite | 6,5 mm |
| Breite (inch) | 0,256 inch |
| Nettogewicht | 15,08 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 160 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Epoxidharz, EP |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Schraubanschluss
für schraubbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 32 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| explosionsgeprüfte Ausführung | Ja |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 12 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 1 Nm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS | 2 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,13 mm² |
| Klemmschraube | M 3 |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A4 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Zwillings-Aderendhülse, max. | 2,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 32 |
| Bemessungsquerschnitt | 4 mm² |
| Bemessungsspannung | 800 V |
| Bemessungsspannung DC | 800 V |
| Nennstrom | 32 A |
| Strom bei max. Leiter | 41 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,02 W |
| Verschmutzungsgrad | 3 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36589)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_281590) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0168800000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |   |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:0336800000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, grau, 32 A, Polzahl: 3, Raster in mm (P): 6.00, Isoliert: Nein, Breite: 18 mm
-
Art.-Nr.:0336700000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, grau, 32 A, Polzahl: 2, Raster in mm (P): 6.00, Isoliert: Nein, Breite: 11 mm
-
Art.-Nr.:0336900000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, grau, 32 A, Polzahl: 4, Raster in mm (P): 6.00, Isoliert: Nein, Breite: 24.5 mm
-
Art.-Nr.:1046360000VPE:180 Stück
Dekafix, Klemmenmarkierung, 5 x 6.5 mm, Raster in mm (P): 6.50 Weidmueller, nach Kundenwunsch
-
Art.-Nr.:0517960000VPE:20 Stück
SCHT, Klemmenmarkierung, 39.3 x 8 mm, Raster in mm (P): 7.00 Weidmueller, weiß
-
Art.-Nr.:1046340000VPE:900 Stück
Dekafix, Klemmenmarkierung, 5 x 6.5 mm, Raster in mm (P): 6.50 Weidmueller, weiß
-
Art.-Nr.:1364020000VPE:900 Stück
Dekafix, Klemmenmarkierung, 5 x 6.5 mm, Raster in mm (P): 6.50 Weidmueller, gelb
-
Art.-Nr.:0197000000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, grau, 32 A, Polzahl: 2, Raster in mm (P): 6.50, Isoliert: Nein, Breite: 6 mm
-
-
Art.-Nr.:1609801044VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 5 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
-
-
Art.-Nr.:0130100000VPE:20 Stück
Trennwand (Klemmen), schwarz, Höhe: 50 mm, Breite: 2.53 mm, V-0, Epoxidharz, EP
-
Art.-Nr.:0319160000VPE:100 Stück
Trennscheibe (Klemmen), PA 66, beige, Dauergebrauchstemperatur, max.: 100 °C
-
Art.-Nr.:0285300000VPE:50 Stück
Klemmenabdeckung, gelb, PVC, Höhe: 25 mm, Breite: 25.6 mm, Tiefe: 1 mm, V-2
-
Art.-Nr.:0128900000VPE:100 Stück
Befestigungsschraube (Klemmen), 3.00 mm, Polyamid 66, Tiefe: 4.8 mm, Breite: 4.8 mm, Höhe: 22 mm
-
-
Art.-Nr.:2007130000VPE:500 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Weidmueller, weiß
