SC 3.81/05/90G 3.2SN BK BX

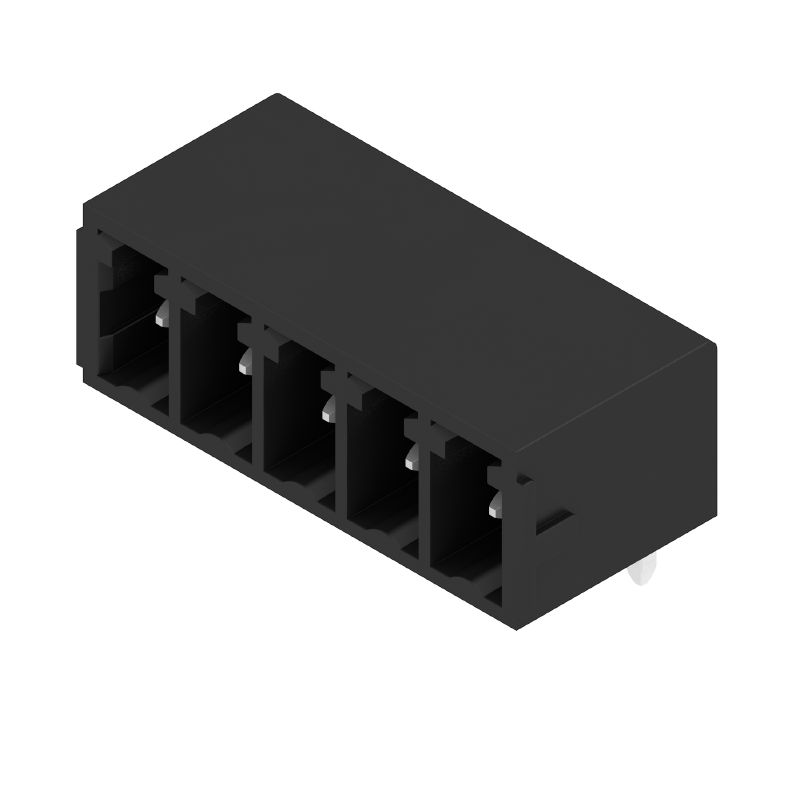

Obrázek výrobku
SC 3.81/05/90G 3.2SN BK BX
Obrázek výrobku
SC 3.81/05/90G 3.2SN BK BX
Dimensional drawing

SC 3.81/05/90G 3.2SN BK BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 5, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box

ID výrobku 1793160000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Je protikusem 1 Příbuzné výrobky 38
Approvals General ordering data Abmessungen und Gewichte Environmental Product Compliance System specifications Material data Jmenovité údaje podle IEC Dane znamionowe wg CSA Jmenovité údaje podle UL 1059 Verpackungen Note importante Classifications

Approvals

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 5, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box
Číslo objednávky
1793160000
Typ
SC 3.81/05/90G 3.2SN BK BX
GTIN (EAN)
4032248227655
Množství
84 ks
Údaje výrobku
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Balení
Box

Abmessungen und Gewichte

Hloubka
9,2 mm
Depth (inches)
0,362 inch
Výška
10,3 mm
높이 (인치)
0,406 inch
Height of lowest version
7,1 mm
Šířka
20,45 mm
Šířka (v palcích)
0,805 inch
Čistá hmotnost
2,409 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

System specifications

Skupina produktů
OMNIMATE Signal - series BC/SC 3.81
Typ připojení
Áramköri lap csatlakozás
Montáž na PCB desku
THT solder connection
Rozteč v mm (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Výstupní tvarovka
90°
Počet pólů
5
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Tolerance délky pájecích pinů
0 / -0,2 mm
Rozměry pájecích pinů
d = 1,0 mm
Osmiúhlý
Rozměry pájecích pinů = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,2 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
15,24 mm
L1 v palcích
0,6 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5 N

Material data

Izolační materiál
PA GF
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 550
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina mědi
Povrch kontaktu
pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16,3 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 76 A

Dane znamionowe wg CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
11 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
11 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Verpackungen

Balení
Box
Délka VPE
350 mm
Šířka VPE
142 mm
Výška VPE
32 mm

Note importante

IPC shoda
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • P na nákresu = rozteč
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
