Eigenschaften

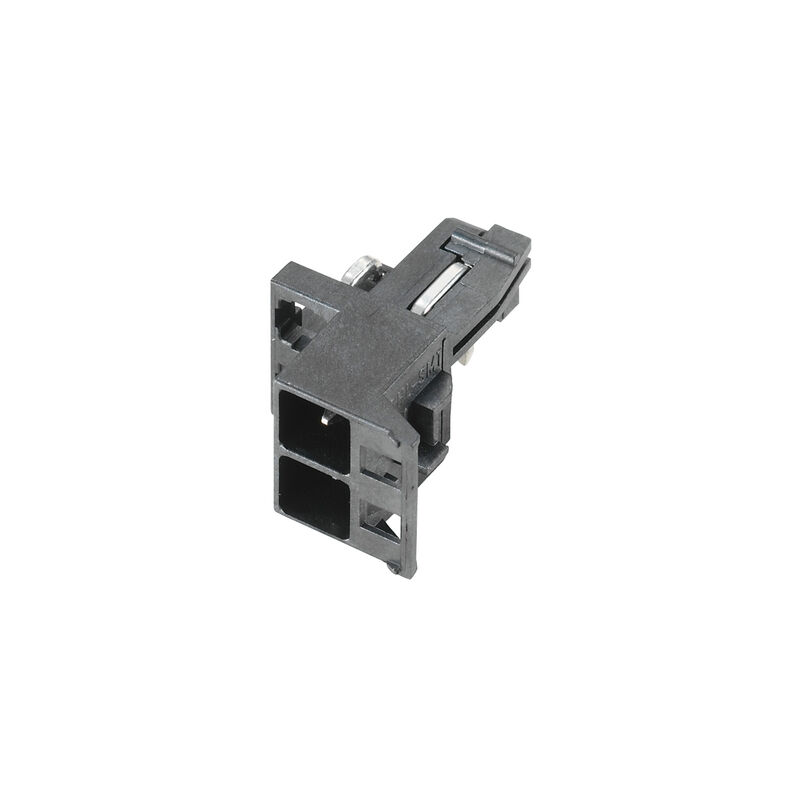

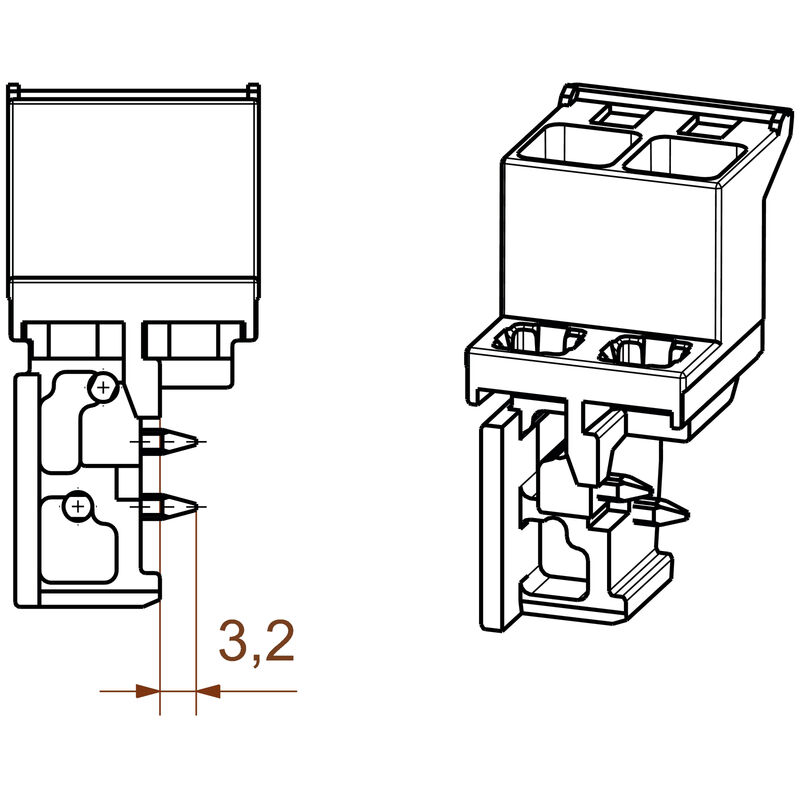

| Ausfuehrung | Leiterplattensteckverbinder, Anschlußelement rechts, Stiftleiste, seitlich offen, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 2, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box |
| Best.-Nr. | 1069680000 |
| Art | SHL-SMT 5.00/02GR 5.9BX |
| GTIN (EAN) | 4032248825257 |
| VPE | 150 Stück |
| Produkt-Kennzahlen |
IEC: 400 V UL: 300 V / 9 A / AWG 26 - AWG 12 |
| Verpackung | Box |
| Tiefe | 22 mm |
| Tiefe (inch) | 0,866 inch |
| Höhe | 14,4 mm |
| Höhe (inch) | 0,567 inch |
| Höhe niedrigstbauend | 6,2 mm |
| Breite | 10,4 mm |
| Breite (inch) | 0,409 inch |
| Länge | 22 mm |
| Länge (inch) | 0,866 inch |
| Nettogewicht | 1,87 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilie | OMNIMATE Housing - Serie CH20M |
| Anschlussart | Platinenanschluss |
| Raster in mm (P) | 5 mm |
| Raster in Zoll (P) | 0,197 " |
| Polzahl | 2 |
| L1 in mm | 5 mm |
| L1 in Zoll | 0,197 " |
| Anzahl Reihen | 1 |
| Polreihenzahl | 1 |
| Schutzart | IP20 |
| Durchgangswiderstand | ≤5 mΩ |
| Kodierbar | Ja |
| Isolierstoff | LCP |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | IIIa |
| Kriechstromfestigkeit (CTI) | 175 ≤ CTI <400 |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Kupferlegierung |
| Kontaktoberfläche | verzinnt |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -40 °C |
| Betriebstemperatur, max. | 120 °C |
| Temperaturbereich Montage, min. | -30 °C |
| Temperaturbereich Montage, max. | 120 °C |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 10 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 9 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 400 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 4 kV |
| Institut (CSA) | CSA |
| Zertifikat-Nr. (CSA) | 200039-70153051 |
| Nennspannung (Use group B / CSA) | 300 V |
| Nennspannung (Use group C / CSA) | 50 V |
| Nennspannung (Use group D / CSA) | 300 V |
| Nennstrom (Use group B / CSA) | 9 A |
| Nennstrom (Use group C / CSA) | 9 A |
| Nennstrom (Use group D / CSA) | 9 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Institut (cURus) | CURUS |
| Zertifikat-Nr. (cURus) | E60693 |
| Nennspannung (Use group B / UL 1059) | 300 V |
| Nennspannung (Use group C / UL 1059] | 50 V |
| Nennspannung (Use group D / UL 1059) | 300 V |
| Nennstrom (Use group B / UL 1059) | 9 A |
| Nennstrom (Use group C / UL 1059) | 9 A |
| Nennstrom (Use group D / UL 1059) | 9 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | LCP |
| Isolierstoffgruppe | IIIa |
| Kriechstromfestigkeit (CTI) | 175 ≤ CTI <400 |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Schutzart | IP20 |
| Vergießbarkeit | Nein |
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Zulassung / Zertifikat / Konformitätsdokument | [CSA Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_48790) |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70086)
[CAD data -- Design IN construction drawings 5.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_177967) [CAD data -- Design IN PCB layout 5.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_177969) [CAD data -- PCB_position_50880_LP-POSITION_12MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188760) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1069680000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
