SL-SMT 3.50/05/90G 1.5SN BK RL

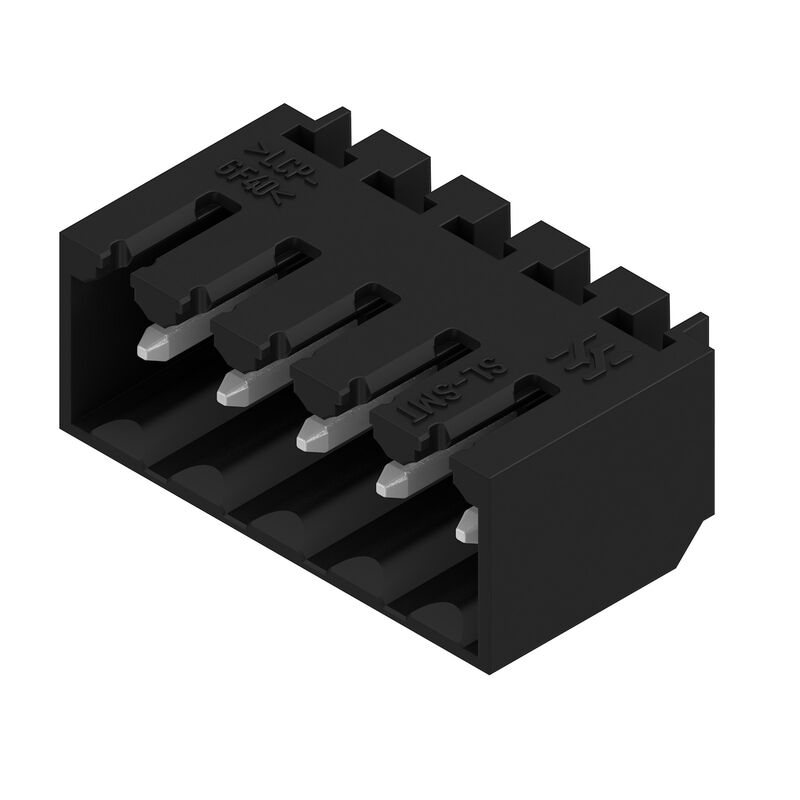

Produktbild
SL-SMT 3.50/05/90G 1.5SN BK RL

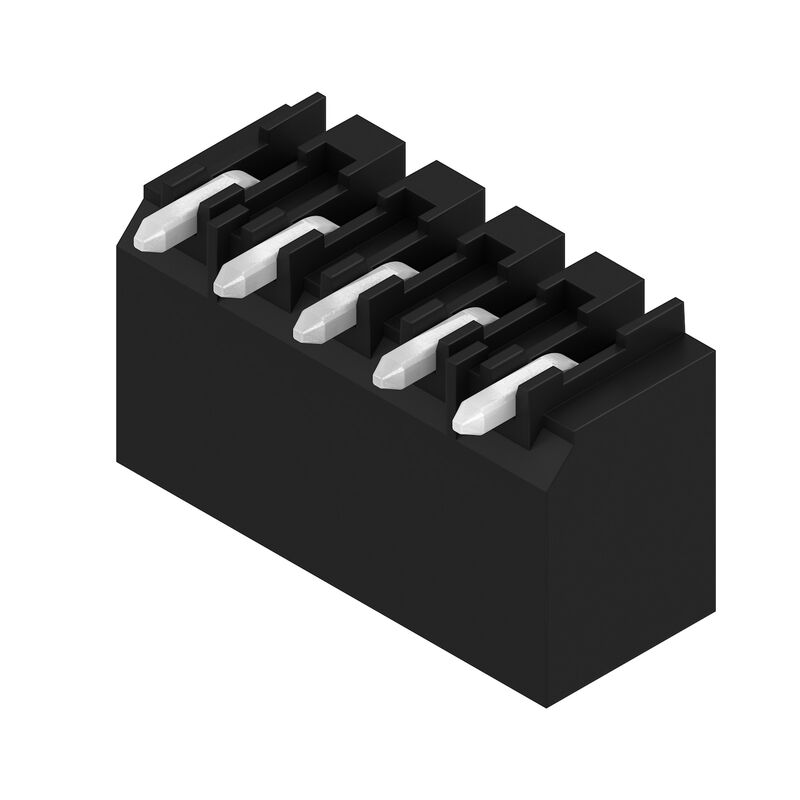

Produktbild
SL-SMT 3.50/05/90G 1.5SN BK RL
Maßbild
L1 = 38.50 mm | P = 3.50 mm
SL-SMT 3.50/05/90G 1.5SN BK RL
Maßbild
SL-SMT 3.50/05/90G 1.5SN BK RL
Maßbild
Optimiert für den SMT-Prozess
Sichere Board-to-Board-Verbindung
SL-SMT 3.50/05/90G 1.5SN BK RL
Anwendungsbeispiel
Konform zu bestehenden Normen

SL-SMT 3.50/05/90G 1.5SN BK RL

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 5, 90°, Lötstiftlänge (l): 1.5 mm, verzinnt, schwarz, Tape

Art.-Nr. 1761574002
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 8 Ist Gegenstück von 8 Verwandte Artikel 15
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 5, 90°, Lötstiftlänge (l): 1.5 mm, verzinnt, schwarz, Tape
Best.-Nr.
1761574002
Art
SL-SMT 3.50/05/90G 1.5SN BK RL
GTIN (EAN)
4032248193363
VPE
385 Stück
Produkt-Kennzahlen
IEC: 320 V / 15 A
UL: 300 V / 10 A
Verpackung
Tape

Abmessungen und Gewichte

Tiefe
11,1 mm
Tiefe (inch)
0,437 inch
Höhe
9 mm
Höhe (inch)
0,354 inch
Höhe niedrigstbauend
7,5 mm
Breite
18,9 mm
Breite (inch)
0,744 inch
Nettogewicht
2,242 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    0,016 kg CO2 eq.

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 3.50
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
90°
Polzahl
5
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
1,5 mm
Lötstiftlänge-Toleranz
0 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
2,3 mm
Schablonenloch Durchmesser
2,1 mm
L1 in mm
14 mm
L1 in inches
0,551 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Sí
Plugging force/pole, max.
6 N
Pulling force/pole, max.
6 N

Werkstoffdaten

Isolierstoff
LCP GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Steckkontakt
2...3 µm Ni / 5...7 µm Sn
Tárolási hőmérséklet, min.
-40 °C
보관 온도, 최대
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Temperature range, installation, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
15 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
13 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
10 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 100 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1176845
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

ESD Level Verpackung
statisch ableitfähig
Verpackung
Tape
VPE Länge
330 mm
VPE Breite
330 mm
VPE Höhe
38 mm
Tapetiefe (T2)
12,1 mm
Tapebreite (W)
32 mm
Tape-Taschentiefe (K0)
11,6 mm
Tape-Taschenhöhe (A0)
11,41 mm
Tape-Taschenbreite (B0)
19,2 mm
Tape-Taschenabstand (P1)
16 mm
Tape-Lochabstand (E)
1,75 mm
Tape-Taschenabstand (F)
14,2 mm
Tape-Spulendurchmesser ∅ (A)
330 mm
Oberflächenwiderstand
Rs = 109 - 1012 Ω

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bestückungsloch-Durchmesser D = 1,4+0,1mm
  • Bestückungsloch-Durchmesser D = 1,5 + 0,1 mm ab 9 Pole
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
