SLF 5.08/04/180FI SN BK BX

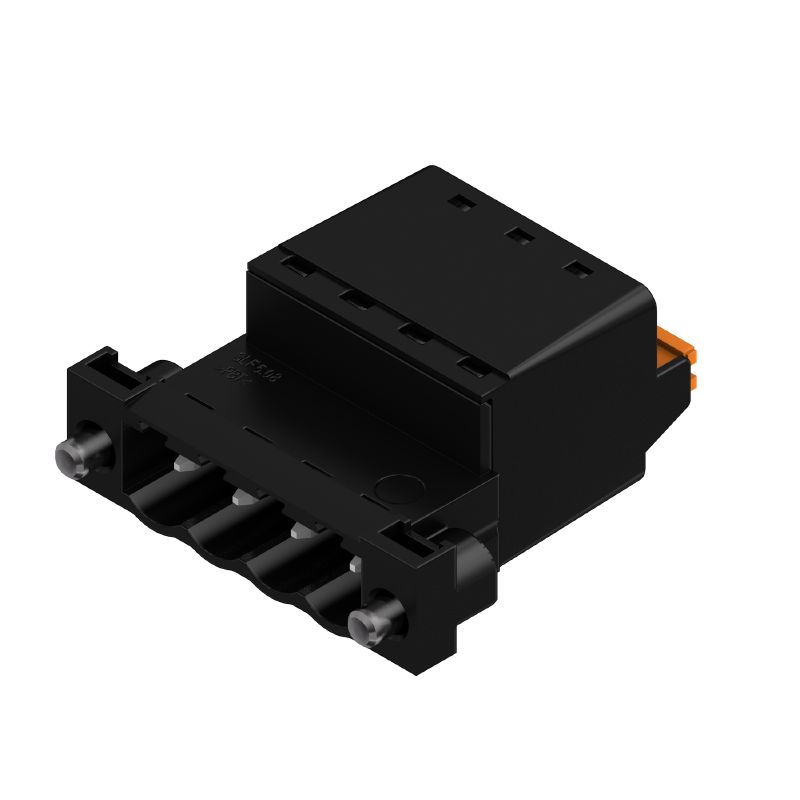

Product image
SLF 5.08/04/180FI SN BK BX
Product image
SLF 5.08/04/180FI SN BK BX
Dimensional drawing
SLF 5.08/04/180FI SN BK BX
Graph
SLF 5.08/04/180FI SN BK BX
Graph
SLF 5.08/04/180FI SN BK BX
Product benefits
Uncompromising functionality
High vibration resistance
SLF 5.08/04/180FI SN BK BX
Product benefits
Solid PUSH IN contact
Safe and durable
SLF 5.08/04/180FI SN BK BX
Product benefits
Lower assembly costs
Secure in a matter of seconds
SLF 5.08/04/180FI SN BK BX
Product benefits
Easy handling
No implementation framework necessary

SLF 5.08/04/180FI SN BK BX

Questo prodotto non è più disponibile.

PCB 플러그인 커넥터, 수형 플러그, 5.08 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 3.31 mm², 박스

N. articolo 1336070000
Download foglio dati Supporto ingegneristico Download dei prodotti
È la controparte di 13 Prodotti correlati 11
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 Rated data acc. to IEC CSA에 따른 정격 데이터 Rated data acc. to UL 1059 패키징 유형 테스트 중요 참고 사항 Klasifikace

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 수형 플러그, 5.08 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 3.31 mm², 박스
Order No.
1336070000
Type
SLF 5.08/04/180FI SN BK BX
GTIN (EAN)
4050118140002
CPZ
60 Styk
Product data
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Packaging
Box
Delivery status
This article will no longer be available in the future.
Utolsó rendelési dátum
/Date(1793401200000)/

치수 및 중량

Depth
30 mm
Byggdjup (tum)
1,181 inch
Height
14,2 mm
높이 (인치)
0,559 inch
Peso netto
8,28 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
Keine SVHC über 0,1 Gew.-%

시스템 매개변수

Product family
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Type of connection
필드 결선
Wire connection method
액추에이터 탑재 PUSH IN
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Conductor outlet direction
180°
Number of poles
4
L1 in mm
15,24 mm
L1 in inches
0,6 "
Number of rows
1
Pin series quantity
1
Rated cross-section
2,5 mm²
Berührungsschutz nach DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Вид защиты
IP20
Volume resistance
≤5 mΩ
Can be coded
Sì
탈피 길이
10 mm
Lama cacciavite
0,6 x 3,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5,5 N
Coppia di serraggio
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

자재 데이터

Insulating material
PBT
Colour
검정
Colour of operational elements
Oranžová
Colour chart (similar)
RAL 9011
UL 94 flammability rating
V-0
Contact material
Alliage de cuivre
Contact surface
förtennad
Layer structure of plug contact
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

결선에 적합한 컨덕터

Clamping range, min.
0,13 mm²
Clamping range, max.
3,31 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
2,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,8 mm x 2,0 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025870000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025860000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9019100000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0186500000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0635100000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      1333100000
Reference text
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Rated data acc. to IEC

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
25,9 A
Rated current, max. number of poles (Tu=20°C)
21,7 A
Rated current, min. number of poles (Tu=40°C)
22,5 A
Rated current, max. number of poles (Tu=40°C)
18,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s with 120 A

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
14 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

패키징

Packaging
박스
VPE length
338 mm
VPE width
130 mm
VPE height
33 mm

유형 테스트

Teszt: Jelölések tartóssága
  • 표준:
    IEC 61984 섹션 6.2 및 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • 테스트:
    원산지 표시, 유형 식별, 피치, 날짜 시계, 재질 유형
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
Test: Innesto errato (Non intercambiabilità)
  • Norme:
    IEC 61984 szabvány, 6.3 és 6.9.1 / 10.11 szakasz, IEC 60512-13-5 / 02.06
  • Teszt:
    180° turned with coding elements
  • Evaluation:
    sprawdzony
  • Test:
    ispezione visiva
  • Valutazione:
    godkänd
테스트: 클램프 사용 가능한 단면
  • Standard:
    IEC 60999-1 section 7 and 9.1 / 11.99, IEC 60947-1 section 8.2.4.5.1 / 03.11
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.0 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Prueba de extracción
  • Standard:
    IEC 60999-1 section 9.5 / 11.99
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.
  • Testovací bod lze použít pouze jako bod na dodávku potenciálu.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
