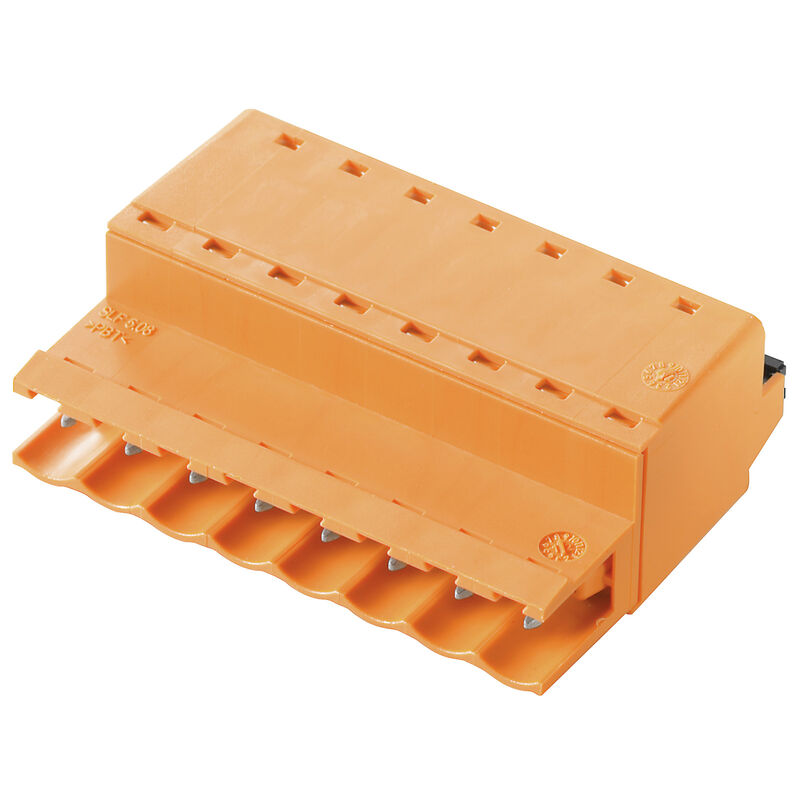

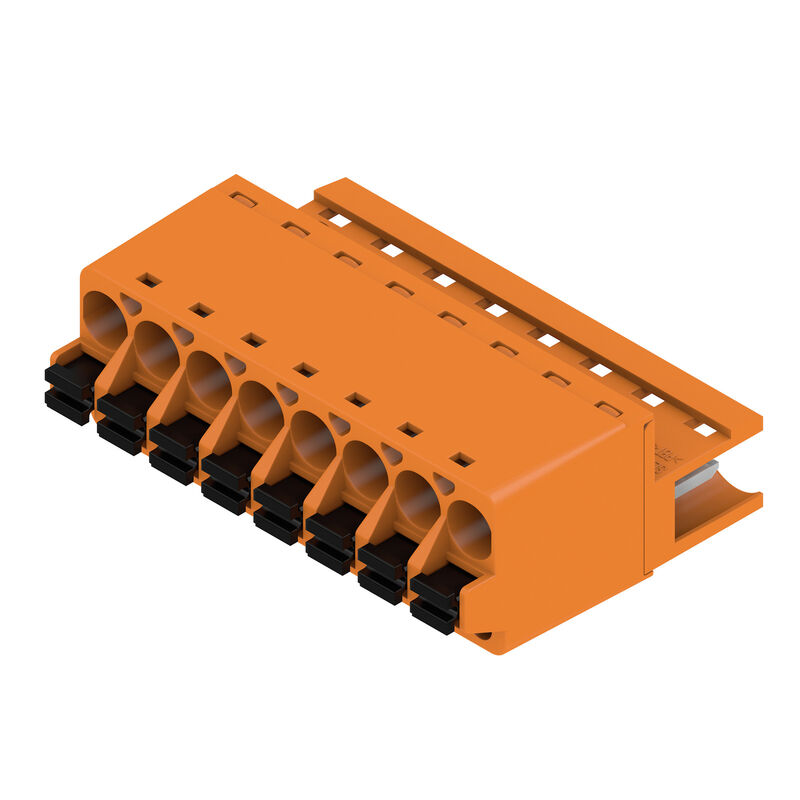

SLF 5.08/08/180 SN OR BX

Leiterplattensteckverbinder, Stiftstecker, 5.08 mm, Polzahl: 8, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 3.31 mm², Box

Art.-Nr. 1335390000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Stiftstecker, 5.08 mm, Polzahl: 8, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 3.31 mm², Box
Best.-Nr.	1335390000
Art	SLF 5.08/08/180 SN OR BX
GTIN (EAN)	4050118138665
VPE	42 Stück
Produkt-Kennzahlen	IEC: 400 V / 25.9 A / 0.2 - 2.5 mm² UL: 300 V / 14 A / AWG 26 - AWG 12
Verpackung	Box

Abmessungen und Gewichte

Tiefe	30 mm
Tiefe (inch)	1,181 inch
Höhe	14,2 mm
Höhe (inch)	0,559 inch
Nettogewicht	14,374 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart	Feldanschluss
Leiteranschlusstechnik	PUSH IN mit Betätigungselement
Raster in mm (P)	5,08 mm
Raster in Zoll (P)	0,2 "
Leiterabgangsrichtung	180°
Polzahl	8
L1 in mm	35,56 mm
L1 in Zoll	1,4 "
Anzahl Reihen	1
Polreihenzahl	1
Bemessungsquerschnitt	2,5 mm²
Berührungsschutz nach DIN VDE 0470	IP 20 gesteckt/ IP 10 ungesteckt
Schutzart	IP20
Durchgangswiderstand	≤5 mΩ
Kodierbar	Ja
Abisolierlänge	10 mm
Schraubendreherklinge	0,6 x 3,5
Schraubendreherklinge Norm	DIN 5264
Steckzyklen	25
Steckkraft/Pol, max.	7 N
Ziehkraft/Pol, max.	5,5 N

Werkstoffdaten

Isolierstoff	PBT
Farbe	orange
Farbtabelle (ähnlich)	RAL 2000
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Kupferlegierung
Kontaktoberfläche	verzinnt
Schichtaufbau - Steckkontakt	4...8 µm Sn feuerverzinnt
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	100 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	100 °C

Anschließbare Leiter

Klemmbereich, min.	0,13 mm²
Klemmbereich, max.	3,31 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 12
eindrähtig, min. H05(07) V-U	0,2 mm²
eindrähtig, max. H05(07) V-U	2,5 mm²
feindrähtig, min. H05(07) V-K	0,2 mm²
feindrähtig, max. H05(07) V-K	2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.	2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.	2,5 mm²
Lehrdorn nach EN 60999 a x b; ø	2,8 mm x 2,0 mm
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,5 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025870000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9004050000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,75 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025860000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0542500000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9019100000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0282800000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 1,5 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0186500000 Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 0635100000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 2,5 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 1333100000
Hinweistext	Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	25,9 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	21,7 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	22,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	18,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	4 kV
Kurzzeitstromfestigkeit	3 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)	CSA
Zertifikat-Nr. (CSA)	200039-1121690
Nennspannung (Use group B / CSA)	300 V
Nennspannung (Use group D / CSA)	300 V
Nennstrom (Use group B / CSA)	10 A
Nennstrom (Use group D / CSA)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 12
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	14 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 12
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung	Box
VPE Länge	353 mm
VPE Breite	136 mm
VPE Höhe	38 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen	Norm: IEC 61984 Abschnitt 6.2 und 7.3.2 / 10.11, IEC 60068-2-70 / 12.95 Prüfung: Ursprungskennzeichnung, Typkennzeichnung, Raster, Datumsuhr, Materialtyp Bewertung: vorhanden Prüfung: Lebensdauer Bewertung: bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)	Norm: IEC 61984 Abschnitt 6.3 und 6.9.1 / 10.11, IEC 60512-13-5 / 02.06 Prüfung: 180° gedreht mit Kodierelementen Bewertung: bestanden Prüfung: visuelle Begutachtung Bewertung: bestanden
Prüfung: Klemmbarer Querschnitt	Norm: IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11 Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,0 mm² Leitertyp und Leiterquerschnitt: eindrähtig 2,5 mm² Leitertyp und Leiterquerschnitt: AWG 26/1 Leitertyp und Leiterquerschnitt: AWG 26/19 Leitertyp und Leiterquerschnitt: AWG 14/1 Leitertyp und Leiterquerschnitt: AWG 14/19 Bewertung: bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern	Norm: IEC 60999-1 Abschnitt 9.4 / 11.99 Anforderung: 0,2 kg Leitertyp: Leitertyp und Leiterquerschnitt: AWG 26/1 Leitertyp und Leiterquerschnitt: AWG 26/19 Bewertung: bestanden Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Bewertung: bestanden Anforderung: 0,7 kg Leitertyp: Leitertyp und Leiterquerschnitt: H07V-K2.5 Leitertyp und Leiterquerschnitt: H07V-U2.5 Leitertyp und Leiterquerschnitt: AWG 14/1 Leitertyp und Leiterquerschnitt: AWG 14/19 Bewertung: bestanden
Pull-Out Test	Norm: IEC 60999-1 Abschnitt 9.5 / 11.99 Anforderung: ≥10 N Leitertyp: Leitertyp und Leiterquerschnitt: AWG 26/1 Leitertyp und Leiterquerschnitt: AWG 26/19 Bewertung: bestanden Anforderung: ≥20 N Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Bewertung: bestanden Anforderung: ≥50 N Leitertyp: Leitertyp und Leiterquerschnitt: H07V-K2.5 Leitertyp und Leiterquerschnitt: H07V-U2.5 Leitertyp und Leiterquerschnitt: AWG 14/1 Leitertyp und Leiterquerschnitt: AWG 14/19 Bewertung: bestanden

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Weitere Varianten auf Anfrage

Vergoldete Kontaktoberflächen auf Anfrage

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

AEH ohne Kunststoffkragen nach DIN 46228/1

AEH mit Kunststoffkragen nach DIN 46228/4

Zeichnungsangabe P = Raster

Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.

Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
