Eigenschaften

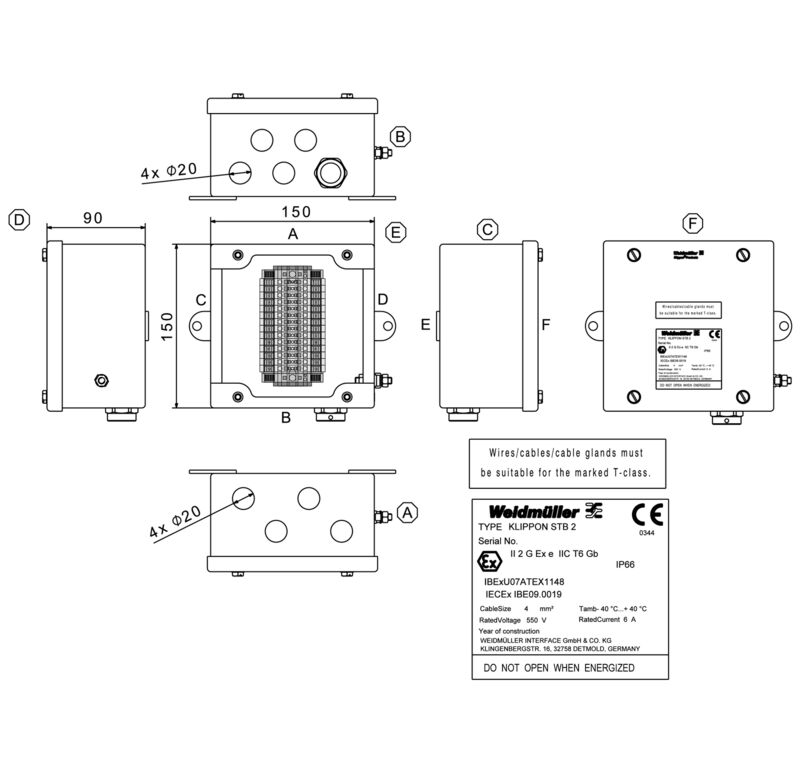

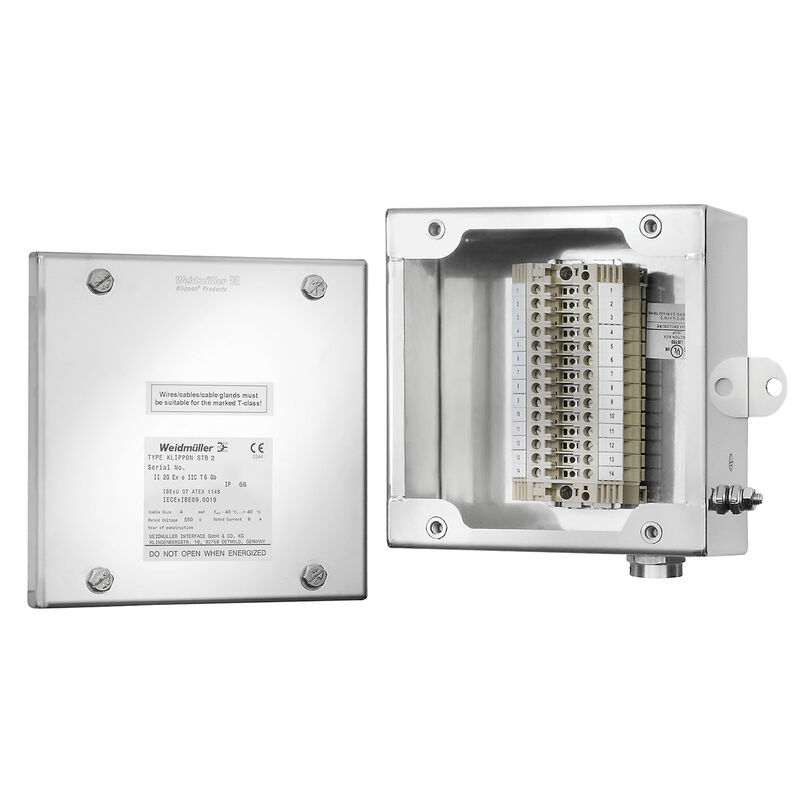

| Ausfuehrung | Klippon STB (Small Terminal Box), Klemmenkasten, Edelstahlgehäuse, Höhe: 150 mm, Breite: 150 mm, Tiefe: 90 mm, Werkstoff: Edelstahl 1.4404 (316 L), spiegelpoliert, silber |
| Best.-Nr. | 8000028395 |
| Art | STB 2 EXE |
| GTIN (EAN) | 4050118556919 |
| VPE | 1 Stück |
| Tiefe | 90 mm |
| Tiefe (inch) | 3,543 inch |
| Höhe | 150 mm |
| Höhe (inch) | 5,905 inch |
| Breite | 150 mm |
| Breite (inch) | 5,905 inch |
| Durchmesser | 8 mm |
| Befestigungsmaß Höhe | 75 mm |
| Befestigungsmaß Breite | 175 mm |
| Wandstärke, min. | 1,5 mm |
| Wandstärke, max. | 1,5 mm |
| Nettogewicht | 1.965 g |
| Umgebungstemperatur | Tamb -40°C...+40°C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Kennzeichnung | Ex eb IIC T6 Gb |
| Zertifikat-Nr. Klemmenkasten (ATEX) | IBExU 07ATEX1148 |
| Zertifikat-Nr. Klemmenkasten (IECEx) | IECEx IBE09.0019 |
| WDU 4 / ZDU 4 | 1x14 |
| Oberfläche | spiegelpoliert |
| Werkstoff | Edelstahl 1.4404 (316 L) |
| Farbe | silber |
| Farbtabelle (ähnlich) | RAL 7001 |
| Schutzart | IP66 |
| Bohrungen Seite A | 4 x M20 |
| Bohrungen Seite B |
4 x M20
1 x BDX |
| Bohrungen Seite C | keine |
| Bohrungen Seite D | keine |
| Werkstoff | Edelstahl 1.4404 (316 L) |
| Werkstoff Typenschild | Polyester mit Aluminium beschichtet |
| Ausführung | Edelstahlgehäuse |
| Zulassung / Zertifikat / Konformitätsdokument |
[IBEXU07ATEX1148](https://mdcop.weidmueller.com/mediadelivery/asset/900_157719)
[IECEXIBE09.0019](https://mdcop.weidmueller.com/mediadelivery/asset/900_157721) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Zulassungen | CE; ATEX; IECEX |
Zubehör
-
Art.-Nr.:1218950000VPE:24 Stück
VP-HEX (Klippon Ex Blindstopfen mit Sechskantkopf), Verschlussstopfen, gerade, M 20 x 1,5, 16 mm, Messing, vernickelt
-
Art.-Nr.:2721960000VPE:50 Stück
VG Exe 7J (Ex-Kunststoff-Kabelverschraubung 7J Exe), Kabelverschraubung, gerade, M 20, 10 mm, OD min. 7 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Art.-Nr.:2721970000VPE:50 Stück
VG Exe 7J (Ex-Kunststoff-Kabelverschraubung 7J Exe), Kabelverschraubung, gerade, M 20, 10 mm, OD min. 7 - OD max. 13 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Art.-Nr.:2721980000VPE:50 Stück
VG Exe 7J (Ex-Kunststoff-Kabelverschraubung 7J Exe), Kabelverschraubung, gerade, M 20, 10 mm, OD min. 11 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Art.-Nr.:1736930000VPE:100 Stück
SKMU PA (Kunststoffgegenmutter), Gegenmutter, M 20, 6 mm, Polyamid 6 (PA6 - GF30)
-
Art.-Nr.:1460050000VPE:50 Stück
VG Ex MS (Ex-Messing-Kabelverschraubung), Kabelverschraubung, gerade, M 20, 16 mm, OD min. 3 - OD max. 12 mm, IP66, IP68, Messing, vernickelt
-
Art.-Nr.:1737000000VPE:100 Stück
SKMU MS (Messinggegenmutter), Gegenmutter, M 20, 3 mm, Messing, vernickelt
-
Art.-Nr.:2066730000VPE:100 Stück
VPK EX 7J (Ex-Verschlussschraube Kunststoff 7J), Verschlussstopfen, geschlossen, M 20, 11 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
