Eigenschaften
| Ausfuehrung | Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm |
| Best.-Nr. | 1071010000 |

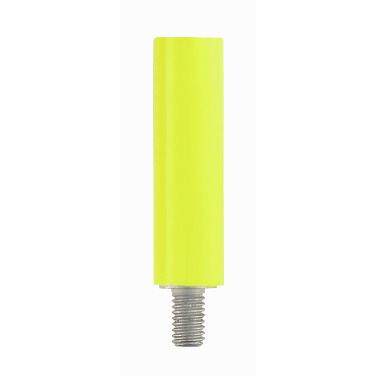

| Art | STB 21.6/IH/GE WTL6/3 |
| GTIN (EAN) | 4008190259211 |
| VPE | 50 Stück |
| Tiefe | 26,6 mm |
| Tiefe (inch) | 1,047 inch |
| Höhe | 6,1 mm |
| Höhe (inch) | 0,24 inch |
| Breite | 6,1 mm |
| Breite (inch) | 0,24 inch |
| Nettogewicht | 2,33 g |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | dce63e23-eea1-4eaa-9071-1c98fc8fa2ea |
| Werkstoff | Wemid |
| Farbe | gelb |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | für Klemmen |
| Befestigungsart | geschraubt |
| Einbauhinweis | Direktmontage |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | geschraubt |
| Stecktiefe | 11,1 mm |
| Versatz TS 32 | 54,5 mm |
| Einbauhinweis | Direktmontage |
| Einsatztemperaturbereich, max. | 100 °C |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224711) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1071010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1071010000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | Konform |
Ist Zubehör von
-
Art.-Nr.:1020120000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, gelb, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020180000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, blau, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1412960000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 4 mm², 32 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020160000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, grün, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1036760000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, orange, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020100000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1025100000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020110000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, schwarz, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020900000VPE:10 Stück
Ein- und mehrpolige Klemmenleiste, Schraubanschluss, dunkelbeige, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, V-0, Wemid
-
Art.-Nr.:1781730000VPE:1 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 4 mm², 24 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020140000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, rot, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1037820000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, violett, 4 mm², 24 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-2, PA 66, 130 °C
-
Art.-Nr.:1037800000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, grau, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1021000000VPE:10 Stück
Ein- und mehrpolige Klemmenleiste, Schraubanschluss, dunkelbeige, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, V-0, Wemid
-
Art.-Nr.:1036700000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, weiß, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1037810000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, braun, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020290000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, grün, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020260000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, orange, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1040220000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, gelb, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020280000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, blau, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1039700000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, weiß, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020200000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1781740000VPE:1 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020210000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, schwarz, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1412970000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1039600000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, grau, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020240000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, rot, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1393350000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1025200000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1781750000VPE:1 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020300000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020360000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, orange, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1833340000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, grün, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020380000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, blau, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1393380000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 120 °C
-
Art.-Nr.:1020320000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, grau, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1833380000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, weiß, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020310000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, schwarz, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020340000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, rot, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1833350000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, gelb, 10 mm², 57 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
-
-
Art.-Nr.:1019690000VPE:50 Stück
Messwandlertrennklemme, Schraubanschluss, 41, 2
-
-
Art.-Nr.:1938820000VPE:50 Stück
Messwandlertrennklemme, Schraubanschluss, 41, 2
-
-
-
-
-
-
-
-
-
Art.-Nr.:1020190000VPE:100 Stück
Durchgangs-Reihenklemme, Schraubanschluss, schwarz/gelb, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
