SU 10.16HP/06/90MF4 3.5AG BK BX

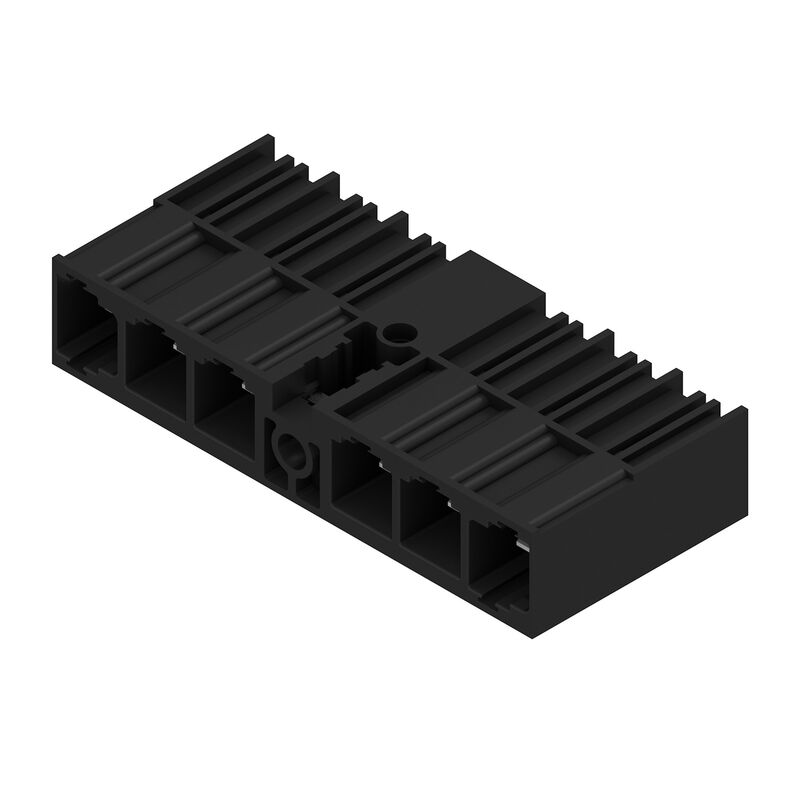

Produktbild
SU 10.16HP/06/90MF4 3.5AG BK BX

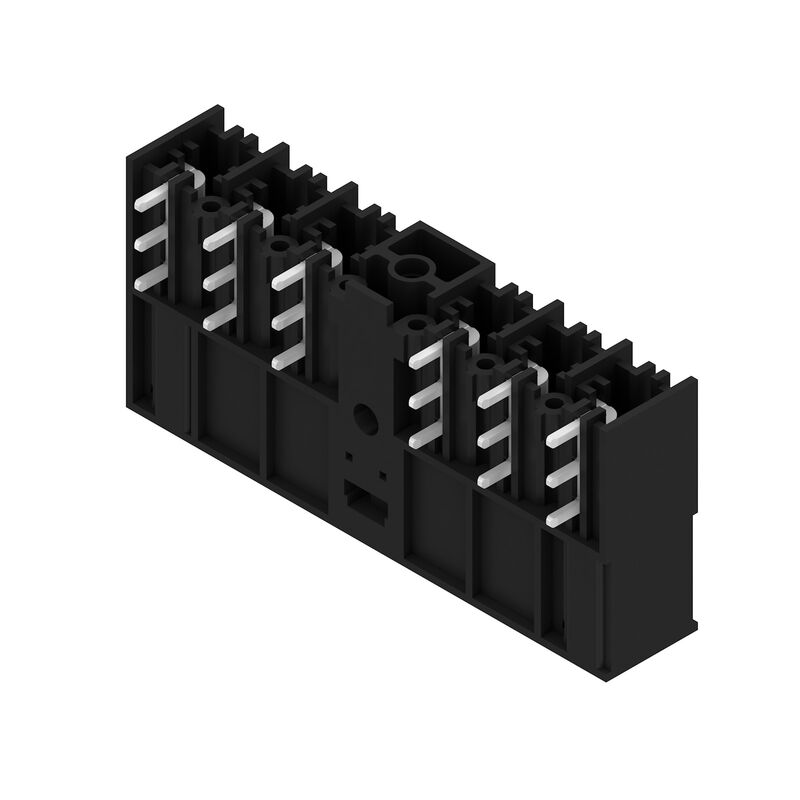

Product image
SU 10.16HP/06/90MF4 3.5AG BK BX
Maßbild
SU 10.16HP/06/90MF4 3.5AG BK BX
Diagramm
SU 10.16HP/06/90MF4 3.5AG BK BX
Anwendungsbeispiel

SU 10.16HP/06/90MF4 3.5AG BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box

Ürün No. 2597250000
Veri sayfasını indir Engineering Support Product Downloads
İlgili ürünler 15
Approvals Allgemeine Bestelldaten Mått och vikter Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Rated data acc. to CSA Märkdata enligt UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Approvals

ROHS
Conform

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box
Best.-Nr.
2597250000
Art
SU 10.16HP/06/90MF4 3.5AG BK BX
GTIN (EAN)
4050118609417
VPE
24 Darab
Parametri prodotto
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Imballaggio
Box

Mått och vikter

Nettogewicht
25,32 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie BU/SU 10.16HP
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
Připojení pájením přetavením průchozím otvorem
Raster in mm (P)
10,16 mm
Raster in Zoll (P)
0,4 "
Abgangswinkel
90°
Polzahl
6
Anzahl Lötstifte pro Pol
3
Lötstiftlänge (l)
3,5 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
1.2 x 1.1 mm
Lötstift-Abmessungen=d Toleranz
+0.1 / -0.1 mm
Bestückungsloch-Durchmesser (D)
1,6 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 in mm
60,96 mm
L1 en pulgadas
2,4 "
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
insertado con protección para dedos
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged
Résistance de passage
2,00 mΩ
Kódolható
Igen
Tightening torque
  • Torque type:
    Крепежный винт, Печатная плата
  • Информация по использованию:
    • Толщина:
      • мин.:
        1,44 mm
      • max.:
        1,76 mm
    • Tightening torque:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Recommended screw:
      • Part number:
        2812340000
    • Thickness:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Tightening torque:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Recommended screw:
      • Part number:
        2812340000
    • Thickness:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Tightening torque:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Recommended screw:
      • Part number:
        2812290000

Werkstoffdaten

Isolierstoff
PBT GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
UL 94 가연성 등급
V-0
Kontaktmaterial
Cu-alloy
Kontaktoberfläche
silver-plated
Estructura de capas de la conexión por soldadura
≥ 3 µm Ag
Schichtaufbau - Steckkontakt
≥ 3 µm Ag
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
78,3 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
67,9 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
70,6 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
61,3 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
690 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
8 kV
Kurzzeitstromfestigkeit
3 x 1s mit 1000 A
Kriechstrecke, min.
10,5 mm
Luftstrecke, min.
8,9 mm

Rated data acc. to CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
300 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
60 A
Nennstrom (Use group C / CSA)
60 A
Nennstrom (Use group D / CSA)
5 A

Märkdata enligt UL 1059

Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
300 V
Nennspannung (Use group D / UL 1059)
600 V
Nennstrom (Use group B / UL 1059)
60 A
Nennstrom (Use group C / UL 1059)
60 A
Nennstrom (Use group D / UL 1059)
5 A
Kriechstrecke, min.
10,5 mm
Luftstrecke, min.
8,9 mm

Verpackungen

Verpackung
Box
VPE Länge
338 mm
VPE Breite
130 mm
VPE Höhe
44 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Für alle Anwendungen mit Flansch empfehlen wir die Stiftleiste mit Hilfe des Lötflansches oder selbstschneidenden Schrauben auf der Platine zu fixieren.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
