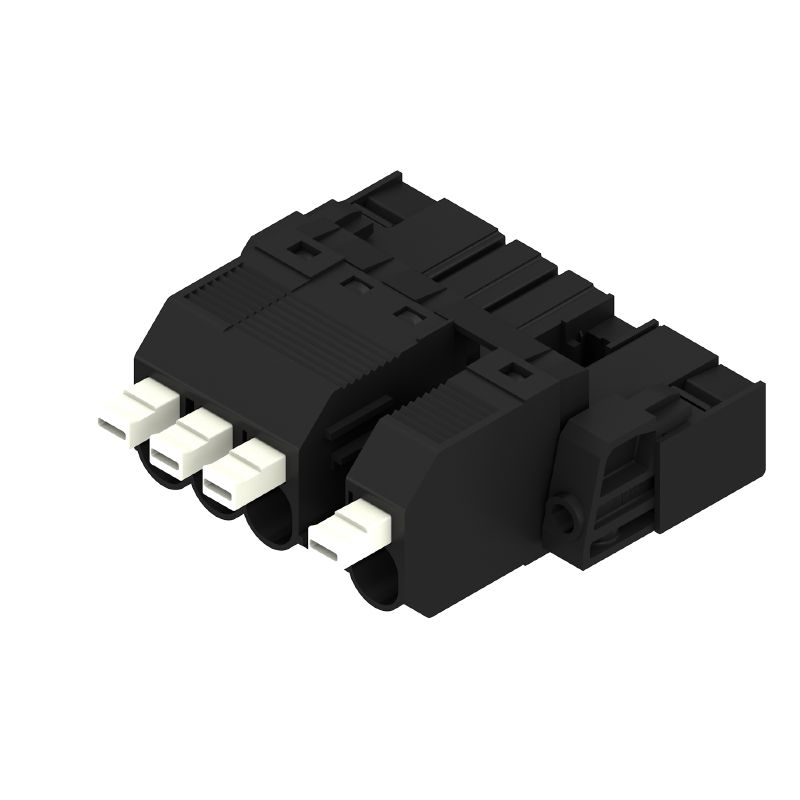

SVFL 7.62HP/04/180SFMF4 SN BK BX
Product image
SVFL 7.62HP/04/180SFMF4 SN BK BX
Product image
SVFL 7.62HP/04/180SFMF4 SN BK BX
Dimensional drawing
Similar to illustration
SVFL 7.62HP/04/180SFMF4 SN BK BX
Connection diagram
Similar to illustration
SVFL 7.62HP/04/180SFMF4 SN BK BX
Product benefits
Secure connection of small conductors
PUSH IN WIRE READY

SVFL 7.62HP/04/180SFMF4 SN BK BX

Conector para placa c.i., clavija macho, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, Conexión directa, Caja

Tuotteen tunnus 2630570000
Lataa tietosivu Tekninen tuki Tuotelataukset
On vastine kohteelle 1 Samankaltaiset tuotteet 6
Zulassungen Datos generales para pedido Abmessungen und Gewichte Environmental Product Compliance Systemkennwerte Werkstoffdaten Conductors suitable for connection Datos nominales conformes a IEC Rated data acc. to UL 1059 Verpackungen Indicación importante Classifications

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Datos generales para pedido

Version
Conector para placa c.i., clavija macho, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, Conexión directa, Caja
Order No.
2630570000
Type
SVFL 7.62HP/04/180SFMF4 SN BK BX
GTIN (EAN)
4050118634211
VPE
42 items
Product data
IEC: 1000 V / 0.5 - 6 mm²
UL: 600 V / 36 A / AWG 24 - AWG 10
Packaging
Box

Abmessungen und Gewichte

Depth
47,7 mm
Profundidad (pulgadas)
1,878 inch
Height
23,4 mm
Hauteur (pouces)
0,921 inch
Width
53,34 mm
Larghezza (pollici)
2,1 inch
Nettogewicht
22,414 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Systemkennwerte

Product family
OMNIMATE Power - series BV/SV 7.62HP
Type of connection
Raccordement installation
Wire connection method
PUSH IN con attuatore
Molla autobloccante
Pitch in mm (P)
7,62 mm
Raster in Zoll (P)
0,3 "
Leiterabgangsrichtung
180°
Number of poles
4
L1 in mm
30,48 mm
L1 in inches
1,2 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 0470
IP 20 ansluten
Skyddsklass
IP20
IP20 efter installation
Anzugsdrehmoment Schraubflansch, min.
0,2 Nm
Anzugsdrehmoment Schraubflansch, max.
0,3 Nm
Screwdriver blade
0.6 x 3.5
Plugging cycles
25

Werkstoffdaten

Isolierstoff
PA GF
Farbe
negro
Farbtabelle (ähnlich)
RAL 9011
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-legering
Kontaktoberfläche
förtennad
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
125 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
125 °C

Conductors suitable for connection

eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
6 mm²
feindrähtig, min. H05(07) V-K
0,5 mm²
feindrähtig, max. H05(07) V-K
6 mm²
mit Aderendhülse nach DIN 46 228/1, min.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
6 mm²
Klemmbare Leiter
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0186100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019170000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0244100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019200000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      6 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0191900000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      0533500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      9019140000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9004060000
Hinweistext
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Datos nominales conformes a IEC

Bemessungsstrom, max. Polzahl (Tu=20°C)
41 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
41 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
800 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6.000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Kriechstrecke, min.
12,7 mm
Luftstrecke, min.
12,7 mm

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Nennstrom (Use group B / UL 1059)
36 A
Nennstrom (Use group C / UL 1059)
36 A
Rated current (Use group D / UL 1059)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 10
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Verpackungen

Packaging
Box
VPE length
338 mm
VPE width
130 mm
VPE height
54 mm

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
