Interfejs, RS, 2 x AKB (50P), LM2NZF 5.08mm

Art.-Nr. 1379510000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 1
Zulassungen Ogólne dane zamówieniowe Abmessungen und Gewichte Temperaturer Umweltanforderungen General data Anschluss Daten Bemessungsdaten Расчетные данные, вход Bemessungsdaten Ausgang Isolationskoordinaten (EN50178) Anschluss Feld Supply connection Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Ogólne dane zamówieniowe

Ausfuehrung

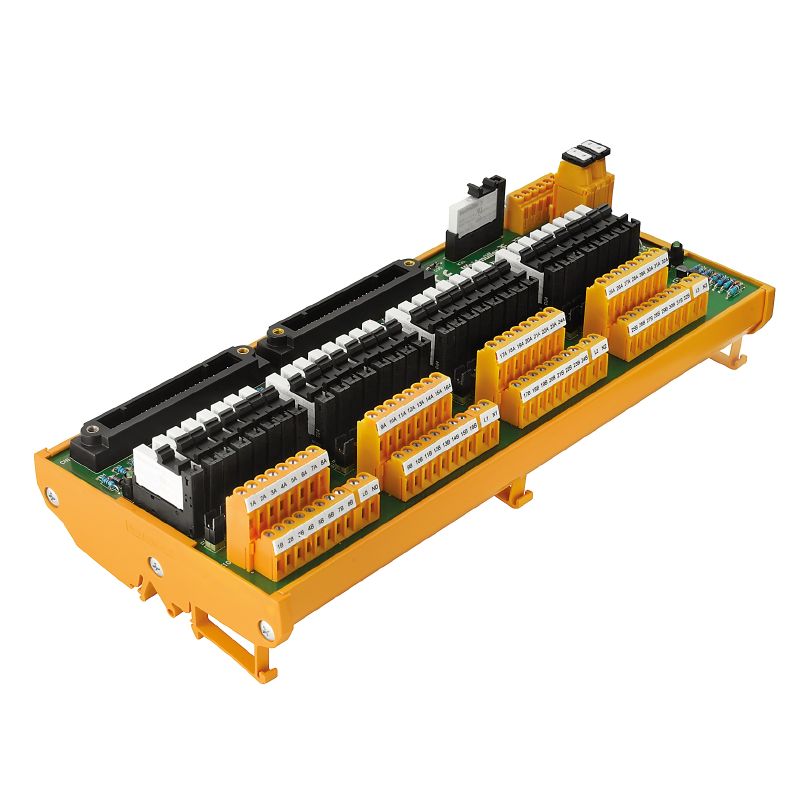

Interfejs, RS, 2 x AKB (50P), LM2NZF 5.08mm
Best.-Nr.
1379510000
Art
TBY-ADV551-CF-PS-2KB-Z
GTIN (EAN)
4050118207163
Кол.
1 Stück

Abmessungen und Gewichte

Tiefe
80 mm
Tiefe (inch)
3,15 inch
Höhe
131 mm
Höhe (inch)
5,157 inch
Breite
303 mm
Breite (inch)
11,929 inch
Net weight
802,72 g

Temperaturer

Lagertemperatur
-40...85 °C
Betriebstemperatur
-25...70 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
4c2bf777-1c3a-4574-9dcf-a43fbd923cdb

General data

LED-es állapotjelző relénként
grün
Disconnector per relay
Nein
Fusible par relais
Nein
Schalter
No
Versorgungsspannungs-LED-Status
grün
Spannungsversorgungssicherung
1 A

Anschluss Daten

Anschluss (Feldseite)
LM2NZF 5.08mm
Anschluss (Steuerseite)
2 x AKB (50P)
Anschlussversorgung
LMNZF 5.08mm
Anzahl der Pole (Steuerungsseite)
50-poliger Stecker

Bemessungsdaten

Mechanische Lebensdauer
5 x 106 Schaltungen

Расчетные данные, вход

Eingangsspannung
24 V DC ± 10%
Vstupní proud
13 mA

Bemessungsdaten Ausgang

Relaistyp
RSS
Material der Kontakte
AgNi 90/10
Nennspannung
250 V AC
Max. AC continuous current
2,5 A
Mindestkontaktspannung
5 V
Mindestkontaktstrom
0,1 A

Isolationskoordinaten (EN50178)

Bemessungsisolationsspannung
≤ 50 V DC
Nenn-Eingangsspannung
≤ 50 V DC
Nenn-Ausgangsspannung
250 V AC
Überspannungskategorie Eingang/Eingang
II
Überspannungskategorie Ausgang/Ausgang
II
Überspannungskategorie Eingang/Ausgang
III
Verschmutzungsgrad
2
Impulsspannungsprüfung (1,2/50µs)
6 kV
Durchschlagsfestigkeitsprüfung AC
1,2 kV
Abstand Eingang/Ausgang
≥ 5,5 mm
Abstand Eingang/Eingang
≥ 5,5 mm

Anschluss Feld

Abisolierlänge
7,5 mm
Art der Verbindung
Zugfederanschluss
Fest, max. H05(07) V-U
2,5 mm²
Fest, min. H05(07) V-U
0,2 mm²
Flexibel mit Hülse, max.
1,5 mm²
Flexibel mit Hülse, min.
0,25 mm²
Flexibel, max. H05(07) V-K
1,5 mm²
Flexibel, min. H05(07) V-K
0,2 mm²
Hülse mit Kunststoffkragen, max.
1,5 mm²
Klemmbereich, max.
2,5 mm²
Klemmbereich, min.
0,13 mm²
Leiteranschlussquerschnitt max. AWG
AWG 14
Leiteranschlussquerschnitt min. AWG
AWG 24

Supply connection

Art der Verbindung
złącze sprężynowe
Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
2,5 mm²
Fest, min. H05(07) V-U
0,2 mm²
Fest, max. H05(07) V-U
2,5 mm²
Flexibel, min. H05(07) V-K
0,2 mm²
Flexibel, max. H05(07) V-K
1,5 mm²
Flexibel mit Hülse, max.
1,5 mm²
Flexibel mit Hülse, min.
0,25 mm²
Hülse mit Kunststoffkragen, max.
1,5 mm²
Leiteranschlussquerschnitt min. AWG
AWG 14
Leiteranschlussquerschnitt max. AWG
AWG 24
Abisolierlänge
7,5 mm

Klassifikationen

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
