Eigenschaften
| Ausfuehrung | Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR, UP(L/N-PE) ≤ 2000 V |
| Best.-Nr. | 1063820000 |

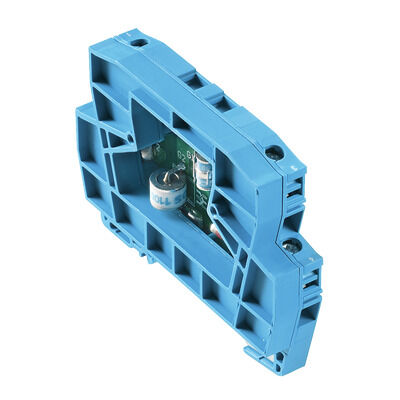

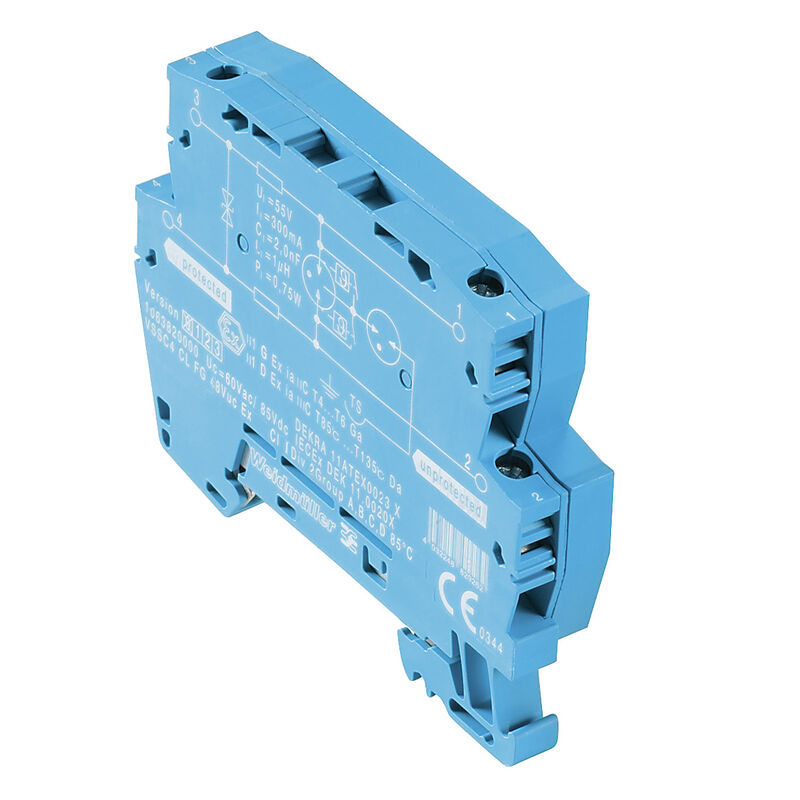

| Art | VSSC4 CL FG 48VAC/DC EX |
| GTIN (EAN) | 4032248829262 |
| VPE | 1 Stück |
| Tiefe | 58,5 mm |
| Tiefe (inch) | 2,303 inch |
| Höhe | 76 mm |
| Höhe (inch) | 2,992 inch |
| Breite | 12,4 mm |
| Breite (inch) | 0,488 inch |
| Nettogewicht | 39,8 g |
| Lagertemperatur | -40 °C...80 °C |
| Betriebstemperatur | -40 °C...70 °C |
| Feuchtigkeit | 5...96 % |
| SIL gemäß IEC 61508 | 3 |
| MTTF | 3.936 a |
| SFF | 93,28 % |
| λges | 29 |
| PFH in 1*10-9 1/h | 1.95 |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| ATEX - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| IECEx - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| Eingangsleistung, max. PI | 0.75 W |
| Eingangsspannung, max. Ui | 55 V |
| Innere Kapazität, max. CI | 1 nF |
| Innere Induktivität, max. LI | 0 µH |
| Temperaturklasse T4/135°C (-40°C ... +120 °C) li | 300 mA |
| Temperaturklasse T5/100 °C (-40 °C ... +85 °C) li | 300 mA |
| Temperaturklasse T6/85 °C (-40 °C ... +70 °C) li | 300 mA |
| Eingangsspannung, max. Ui | 55 V |
| Eingangsstrom, max. II | 300 mA |
| Gasgruppe A, B | IIC |
| Gasgruppe C | IIB |
| Gasgruppe D | IIA |
| Innere Induktivität, max. LI | 0 µH |
| Innere Kapazität, max. CI | 1 nF |
| Ausführung | Überspannungsschutz, MSR |
| Bauform | Klemme |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | hellblau |
| Optische Funktionsanzeige | Nein |
| Schutzart | IP20 |
| Segment | Messen - Steuern - Regeln |
| Tragschiene | TS 35 |
| Trennfunktion | Nein |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom Imax (8/20µs) Ader-Ader | 5 kA |
| Ableitstrom Imax (8/20µs) Ader-PE | 5 kA |
| Ableitstrom In (8/20µs) Ader-Ader | 2.5 kA |
| Ableitstrom In (8/20µs) Ader-PE | 2.5 kA |
| Ableitstrom, max. (8/20 µs) | 10 kA |
| Anforderungsklasse nach IEC 61643-21 |
C2
C3 D1 |
| Blitzprüfstrom Iimp (10/350 µs) | 0,5 kA |
| Blitzprüfstrom, Iimp (10/350 µs) Ader-PE | 0,5 kA |
| Durchgangswiderstand | 1,8 Ω 10 % |
| Einfügungsdämpfung | 5,34 MHz |
| Eingangsspannung, max. Ui | 55 V |
| Höchste Dauerspannung, Uc (AC) | 60 V |
| Höchste Dauerspannung, Uc (DC) | 85 V |
| Impuls-Rücksetzvermögen | ≤ 15 ms |
| Nennspannung (AC) | 48 V |
| Nennspannung (DC) | 68 V |
| Nennstrom IN | 300 mA |
| Normen |
IEC61643-21:2009
DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006 HART-compatible |
| Polzahl | 1 |
| Schutzpegel UP (typ.) | ≤ 2000 V |
| Signal-Übertragungseigenschaften (-3 dB) | 5 Mhz |
| Spannungsart | AC/DC |
| Spannungsfestigkeit bei FG gegen PE | ≥ 500 V |
| Stoßstromfestigkeit C2 | 2.5 kA 8/20 µs 5 kV 1.2/50 µs |
| Stoßstromfestigkeit C3 | 50 A 10/1000 μs |
| Stoßstromfestigkeit D1 | 0,5 kA 10/350 μs |
| Überlast-Ausfallmodus | Modus 2 |
| GOST Zertifikat | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Abisolierlänge | 10 mm |
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsdrehmoment, max. | 0,8 Nm |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Spannungsart | AC/DC |
| Polzahl | 1 |
| Schutzart | IP20 |
| Farbe | hellblau |
| ATEX - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| ATEX-Zertifikat | [ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf) |
| IECEx-Zertifikat | [IECEX Zertifikat](PDF/VSSC_IECEx DEK 11.0020x.pdf) |
| IECEx - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| cUL-Zertifikat | [cUL Certificate](pdf/VSSC.PDF) |
| Produkthinweis | Modus 2: Zustand, bei dem die spannungsbeschränkenden Teile des SPD durch eine sehr niedrige Impedanz innerhalb des SPD kurzgeschlossen wurden. Der Signalkreis ist ohne Funktion, die Messeinrichtung ist aber durch den Kurzschluss geschützt. |
| Zulassung / Zertifikat / Konformitätsdokument |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49244) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063820000) |
| Anwenderdokumentation |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338)
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

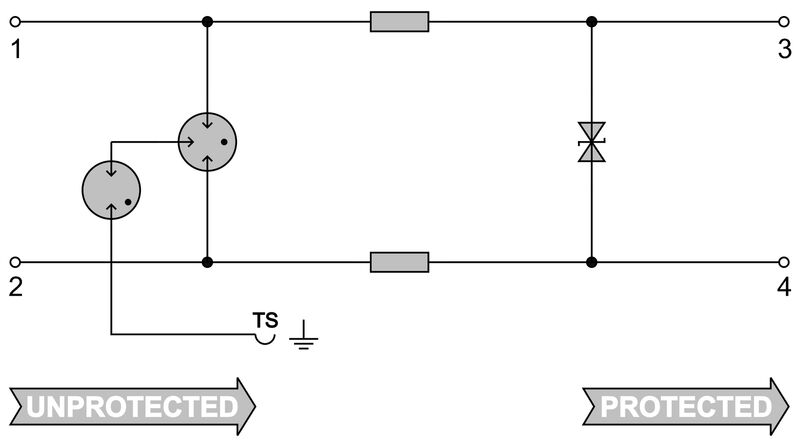

| Ausschreibungstext lang | Überspannungsschutz im einteiligen 12,4 mm breiten Tragschienenmodul für einen erdpotenzialfreien, eigensichern betriebenen Signalkreis mit 48Vdc in 2-Leitertechnik. Hier kann eine Stromschleife ( Ex ia ) mit max. 0,3A geschützt werden. Mit der Montage der Klemme wird gleichzeitig eine Funkenstrecke zur hochohmigen Erdung zwischen der Tragschiene (Erde) und dem Bezugspotenzial (Ground) der Schutzschaltung hergestellt.Optische Kennzeichnung der Klemme nach Art der Schutzschaltung und der Spannungshöhe. Beschriftungsmöglichkeit an der Klemme. Geeignet für ATEX Anwendungen.Geprüft nach Zündschutzarten in Ex-Bereichen: Ex ia IIC / Ex iaD. |
| Ausschreibungstext kurz | Überspannungsschutz im einteiligen 12,4 mm breiten Tragschienenmodul für einen erdpotenzialfreien, eigensichern betriebene Signalkreis in 2-Leitertechnik. Ausführung:48Vdc Geeignet für ATEX Anwendungen |
| Zulassungen |       |
| ROHS | Konform |
