WDU 120/150 HG

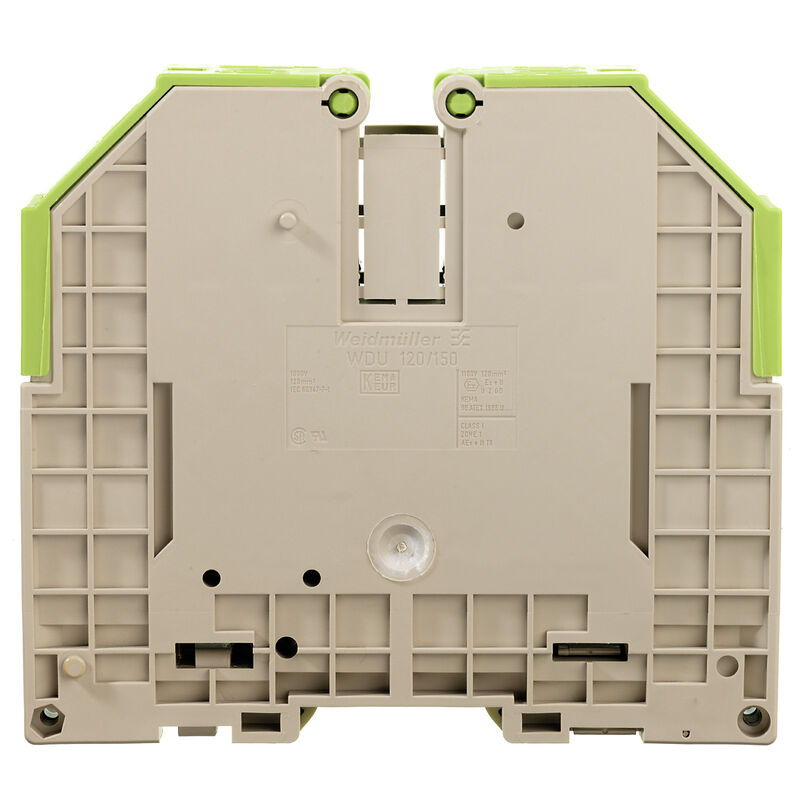

Product image
WDU 120/150 HG

WDU 120/150 HG

Feed-through terminal block, Screw connection, Light green, 120 mm², 269 A, 1000 V, Number of connections: 2

Ürün No. 1024550000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 11 İlgili ürünler 113
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications 2 clampable conductors (H05V/H07V) with equal cross-section (rated connection) weitere technische Daten Conductors for clamping (additional connection) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Allgemeines Dati dimensionamento PE Rating data Bemessungsdaten nach UL Illustrations du produit Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693
Č. osvědčení (cURusEX)
E184763

General ordering data

Version
Feed-through terminal block, Screw connection, Light green, 120 mm², 269 A, 1000 V, Number of connections: 2
Order No.
1024550000
Type
WDU 120/150 HG
GTIN (EAN)
4008190150815
Qty.
10 items

Dimensions and weights

Depth
117 mm
Depth (inches)
4,606 inch
Depth including DIN rail
125,5 mm
Height
132 mm
Height (inches)
5,197 inch
Width
32 mm
Szélesség (coll)
1,26 inch
Čistá hmotnost
465,872 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Product Carbon Footprint
  • 요람에서 게이트까지:
    3.666 kg CO2 eq.

Material data

Základní materiál
Wemid
Barevný
Világoszöld
Klasifikace hořlavosti UL 94
V-0

Rating data IECEx/ATEX

Certificate No. (ATEX)
DEMKO14ATEX1338U
Certificate No. (IECEX)
IECEXULD14.0005U
Max. napětí (ATEX)
1100 V
Current (ATEX)
265 A
Vezetékkeresztmetszet, max. (ATEX)
150 mm²
Max. voltage (IECEX)
1100 V
전류(IECEX)
265 A
Wire cross section max. (IECEX)
150 mm²
Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

Verze
Screw connection
for screwable cross-connection
in closed state
Nutná koncová deska
Non
Počet potenciálů
1
Počet úrovní
1
Rögzítési pontok száma szintenként
2
Počet pólů na řadu
1
Úrovně propojené interně
아니요
PE připojení
아니요
Nosná lišta
TS 35
N-funkce
No
PE funkce
No
Funkce PEN
Yes

2 clampable conductors (H05V/H07V) with equal cross-section (rated connection)

Cross-section for connected wire, stranded, two clampable wires, max.
70 mm²
Cross-section for connected wire, stranded, two clampable wires, min.
35 mm²
Wire connection cross section, finely stranded with wire-end ferrules DIN 46228/1, 2 clampable wires, max.
70 mm²
Wire connection cross section, finely stranded with wire-end ferrules DIN 46228/1, 2 clampable wires, min.
35 mm²
Wire connection cross section, finely stranded, two clampable wires, min.
35 mm²
Wire cross-section, finely stranded, two clampable wires, max.
70 mm²

weitere technische Daten

Návod k instalaci
Direktmontage
Otevřené strany
geschlossen
Počet podobných svorek
1
Typ montáže
Snap-on
Verze testovaná ve výbušném prostředí
Yes

Conductors for clamping (additional connection)

Connection type, additional connection
Screw connection

Vodiče k upevnění svorkou (jmenovité připojení)

Blade size
S6 (DIN 6911)
Clampable conductor
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      splétaný, H07V-R
    • min.:
      35 mm²
    • max.:
      150 mm²
    • jmen.:
      120 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        35 mm
      • max.:
        35 mm
      • jmen.:
        35 mm
    • Utahovací moment:
      • min.:
        10 Nm
      • max.:
        20 Nm
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      flexibilní, H05(07) V-K
    • min.:
      35 mm²
    • max.:
      150 mm²
    • jmen.:
      120 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        35 mm
      • max.:
        35 mm
      • jmen.:
        35 mm
    • Utahovací moment:
      • min.:
        10 Nm
      • max.:
        20 Nm
Clamping range, max.
150 mm²
Clamping range, min.
33,63 mm²
Clamping screw
M 10
Connection cross-section, finely stranded, min.
33,63 mm²
Connection cross-section, stranded, max.
150 mm²
Connection cross-section, stranded, min.
33,63 mm²
Connection direction
on side
Gauge to IEC 60947-1
B13
Number of connections
2
Stripping length
35 mm
Tightening torque, max.
20 Nm
Tightening torque, min.
10 Nm
Type of connection
Screw connection
Wire connection cross section AWG, max.
kcmil 250
Wire connection cross section AWG, min.
AWG 2
Wire connection cross section, finely stranded, max.
150 mm²
Wire connection cross section, finely stranded, min.
33,63 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
150 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
33,63 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
50 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
33,63 mm²
Wire connection cross-section, solid core, max.
150 mm²
Wire connection cross-section, solid core, min.
33,63 mm²

CSA data hodnocení

Certificate No. (CSA)
12400-241
Current size C (CSA)
285 A
Voltage size C (CSA)
600 V
Wire cross section max. (CSA)
250 AWG
Wire cross section min. (CSA)
2 AWG

Allgemeines

Installation advice
Direktmontage
Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
kcmil 250
Wire connection cross section AWG, min.
AWG 2

Dati dimensionamento PE

PEN function
예

Rating data

Jmenovitý průřez
120 mm²
Jmenovité napětí
1.000 V
Jmenovité DC napětí
1.000 V
Jmenovitý proud
269 A
Proud při maximu vodičů
309 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,12 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
8,61 W
Pollution severity
3

Bemessungsdaten nach UL

Průřez vodiče propojení v terénu max. (UR)
250 kcmil
Průřez vodiče propojení v terénu min. (UR)
2 AWG
Průřez vodiče propojení z výroby max. (UR)
250 kcmil
Průřez vodiče propojení z výroby min. (UR)
2 AWG
Velikost napětí C (UR)
1000 V
Velikost proudu C (UR)
225 A
Č. osvědčení (UR)
E60693

Illustrations du produit

Illustration title 02
Illustration du produit
Légende 02
Figure similaire

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
