Eigenschaften

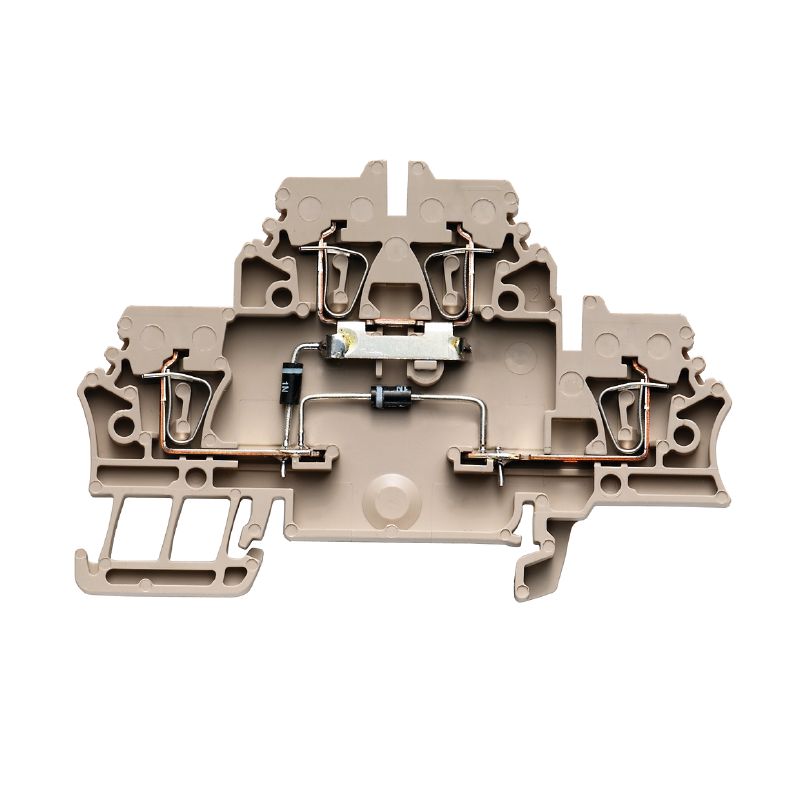

| Ausfuehrung | Z-Reihe, Bauelement-Reihenklemme, Doppelstock-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss |
| Best.-Nr. | 2738140000 |
| Art | ZDK 2.5/D/9 |
| GTIN (EAN) | 4064675267263 |
| VPE | 50 Stück |
| Tiefe | 53 mm |
| Tiefe (inch) | 2,087 inch |
| Höhe | 79,1 mm |
| Höhe (inch) | 3,114 inch |
| Breite | 5,1 mm |
| Breite (inch) | 0,201 inch |
| Nettogewicht | 9,51 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Werkstoff | Wemid |
| Farbe | beige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Etagen intern gebrückt | Ja |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | TS 35 |
| Schaltdiode |
|
| Anschlussart | Zugfederanschluss |
| Anschlussart 2 | Zugfederanschluss |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 4 |
| Klemmbereich, max. | 2,5 mm² |
| Klemmbereich, min. | 0,05 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Leitergr. Factory wiring max (CSA) | 12 AWG |
| Leitergr. Factory wiring min (CSA) | 26 AWG |
| Leitergr. Field wiring max (CSA) | 12 AWG |
| Leitergr. Field wiring min (CSA) | 26 AWG |
| Zertifikat-Nr. (CSA) | 80053378-200039 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 0,5 A |
| Strom bei max. Leiter | 0,5 A |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (UR) | 14 AWG |
| Leitergr. Factory wiring min (UR) | 26 AWG |
| Leitergr. Field wiring max (UR) | 14 AWG |
| Leitergr. Field wiring min (UR) | 26 AWG |
| Spannung Gr C (UR) | 300 V |
| Strom Gr C (UR) | 15 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199444)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245237) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2738140000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E60693 |
