BVFL 7.62HP/05/180MF3 BCF/08R SN BK BX

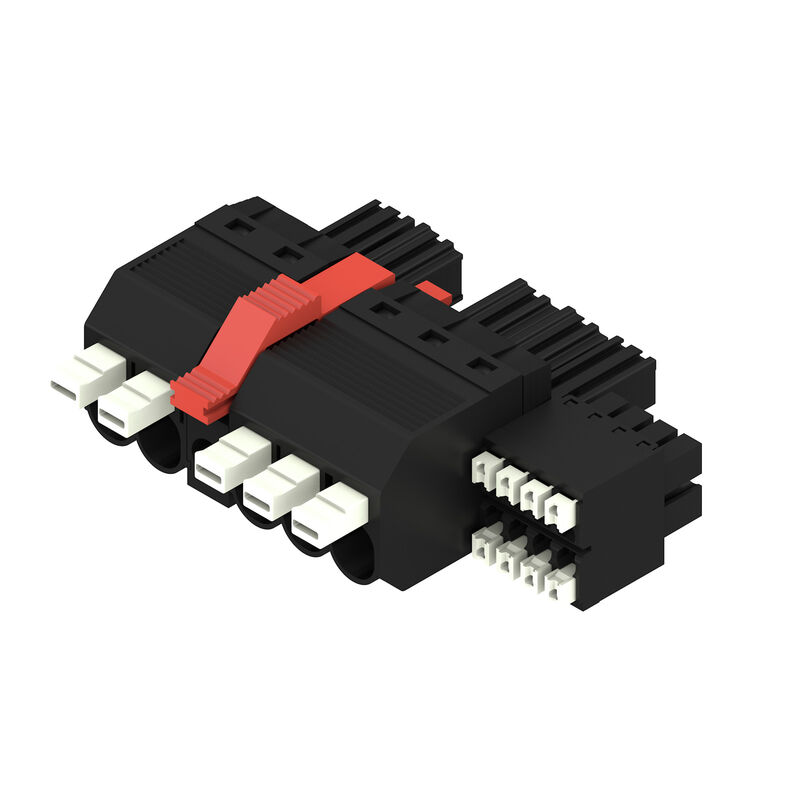

Изображение изделия
BVFL 7.62HP/05/180MF3 BCF/08R SN BK BX

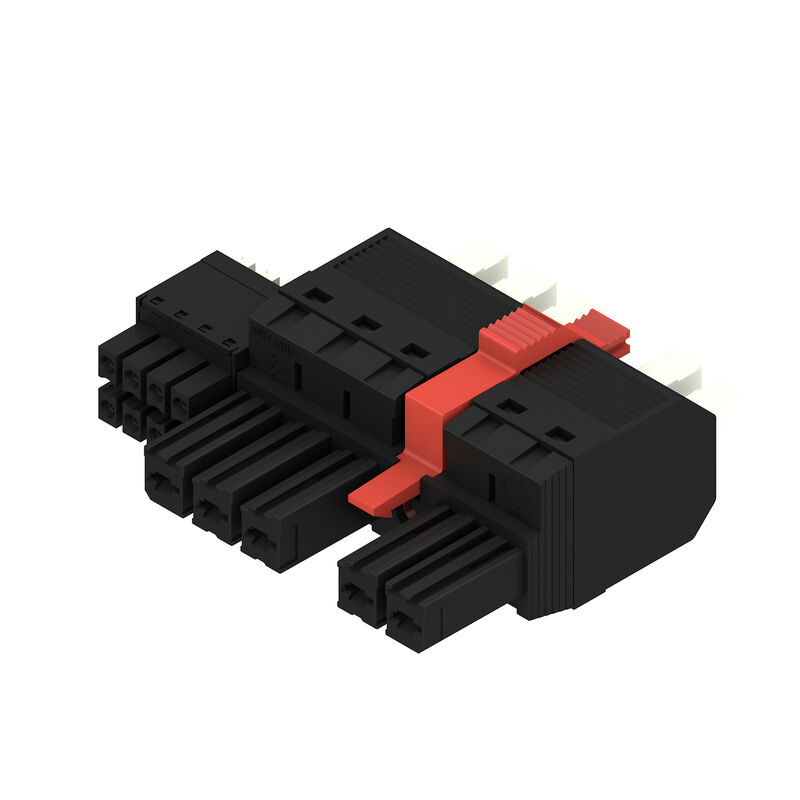

Изображение изделия
BVFL 7.62HP/05/180MF3 BCF/08R SN BK BX
Dimensional drawing
BVFL 7.62HP/05/180MF3 BCF/08R SN BK BX
Graph
BVFL 7.62HP/05/180MF3 BCF/08R SN BK BX
Преимущество изделия
Single-handed operation
Automatic latching

BVFL 7.62HP/05/180MF3 BCF/08R SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 6 mm², Ящик

№ продукта 2628980000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 5 Сопрягаемые детали 2 Связанные продукты 27
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения IEC 정격데이터 Номинальные характеристики по UL 1059 Упаковка Технические данные Провода, которые можно подсоединить (гибридн.) Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 6 mm², Ящик
Заказ №
2628980000
Тип
BVFL 7.62HP/05/180MF3 BCF/08R SN BK BX
GTIN (EAN)
4050118632996
Кол.
30 Штука
Údaje výrobku
IEC: 1000 V / 38 A / 0.5 - 6 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Упаковка
Ящик

Размеры и массы

Масса нетто
37,257 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Power — серия BV/SV 7.62HP
Вид соединения
Полевое соединение
Wire connection method
PUSH IN с исполнительным устройством
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Conductor outlet direction
180°
Количество полюсов
5
L1 в мм
38,1 mm
L1 в дюймах
1,5 "
L2 в мм
11,43 mm
L2 в дюймах
0,45 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
6 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20
Объемное сопротивление
4,50 мОм
Кодируемый
Да
Длина зачистки изоляции
12 mm
Лезвие отвертки
0,6 x 3,5
Циклы коммутации
25

Данные о материалах

Изоляционный материал
PA GF
Цветовой код
черный
Цвет элементов управления
белый
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев штепсельного контакта
6...8 µm Sn глянцевый
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
125 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
125 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,5 mm²
Диапазон зажима, макс.
6 mm²
Одножильный, мин. H05(07) V-U
0,5 mm²
Одножильный, макс. H05(07) V-U
6 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
6 mm²
С наконечником DIN 46 228/4, мин.
0,5 mm²
С наконечником DIN 46 228/4, макс.
6 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
6 mm²
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      1076980000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025930000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019140000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004060000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019170000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0244100000
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019200000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      6 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0533500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0191900000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
38 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
38 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
34 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
34 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
800 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 420 A
Зазор, мин.
10,4 mm
Расстояние утечки, мин.
12,7 mm

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
600 V
Номинальное напряжение (группа использования C/UL 1059)
600 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальный ток (группа использования B/UL 1059)
35 A
Номинальный ток (группа использования C/UL 1059)
35 A
Номинальный ток (группа использования D/UL 1059)
5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 8
Ссылка на утвержденные значения
A megadott adatok maximális értékek - lásd a tanúsítványt.

Упаковка

Упаковка
Ящик
Длина VPE
338 mm
VPE с
130 mm
Высота VPE
54 mm

Технические данные

Шаг в мм (сигнал)
3.81 mm
Шаг в дюймах (сигнал)
0.15 inch
Количество контактов (сигнал)
8
L2 в мм
11,43 mm
L2 в дюймах
0,45 "
Počet řad (signál)
2
Материал контактов (сигнал)
CuMg
Поверхность контакта (сигнал)
луженые
Структура слоев штепсельного контакта (сигнал)
1-3 µ Ni / 4-8 µ Sn
Номинальное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал)
400 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал)
320 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал)
200 V
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал)
4 kV
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал)
4 kV
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал)
4 kV
Сопротивление кратковременно допустимому сквозному току (сигнал)
3 x 1 сек. с 80 A
Номинальное напряжение (группа использования B/CSA) (сигнал)
300 V
Номинальное напряжение (группа использования C/CSA) (сигнал)
50 V
Rated voltage (Use group D / CSA) (Signal)
300 V
Tensión nominal (Use group B / CSA) (Señal)
9 A
Névleges áram (C felhasználási csoport / CSA) (jel)
9 A
Rated current (Use group D / CSA) (Signal)
9 A
Wire connection cross-section AWG (Signal)
AWG 24...AWG 16
Номинальное напряжение (группа использования B/UL 1059) (сигнал)
300 V
Номинальное напряжение (группа использования C/UL 1059) (сигнал)
50 V
Номинальное напряжение (группа использования D/UL 1059) (сигнал)
300 V
Номинальный ток (группа использования B/UL 1059) (сигнал)
5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Signál)
5 A
Rated current (Use group D / UL 1059) (Signal)
5 A
Sección de conductor (Señal)
AWG 26...AWG 16

Провода, которые можно подсоединить (гибридн.)

Диапазон зажима, номин. соединение (питание)
0.5...10 mm²
Диапазон зажима, номин. соединение (сигнал)
0.2...1.5 mm²
Сечение провода для разъема (питание)
AWG 24...AWG 8
Сечение провода AWG для разъема (сигнал)
AWG 26...AWG 16
одножильный, H05(07) V-U (питание)
0.5...10 mm²
одножильный, H05(07) V-U (сигнал)
0.14...1.5 mm²
гибкий, H05(07) V-K (питание)
0.5...6 mm²
гибкий, H05(07) V-K (сигнал)
0.14...1.5 mm²
с кабельным наконечником с манжетой (питание)
0.5...6 mm²
с кабельным наконечником с манжетой, DIN 46 228/4 (сигнал)
0.25...1.5 mm²
с кабельным наконечником по стандарту DIN 46 228/1 (питание)
0.5...6 mm²
с кабельным наконечником по стандарту DIN 46 228/1 (сигнал)
0.25...1.5 mm²

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Технические данные приведены для силовых контактов
• Технические данные сигнальных контактов 50 В/5 A, длина снятия изоляции 8 мм
• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Дополнительные комбинации выводов по запросу
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
