DRR273048L
Product image
Similar to illustration
DRR273048L
Wiring diagram
View of Pins from below
DRR273048L
Graph

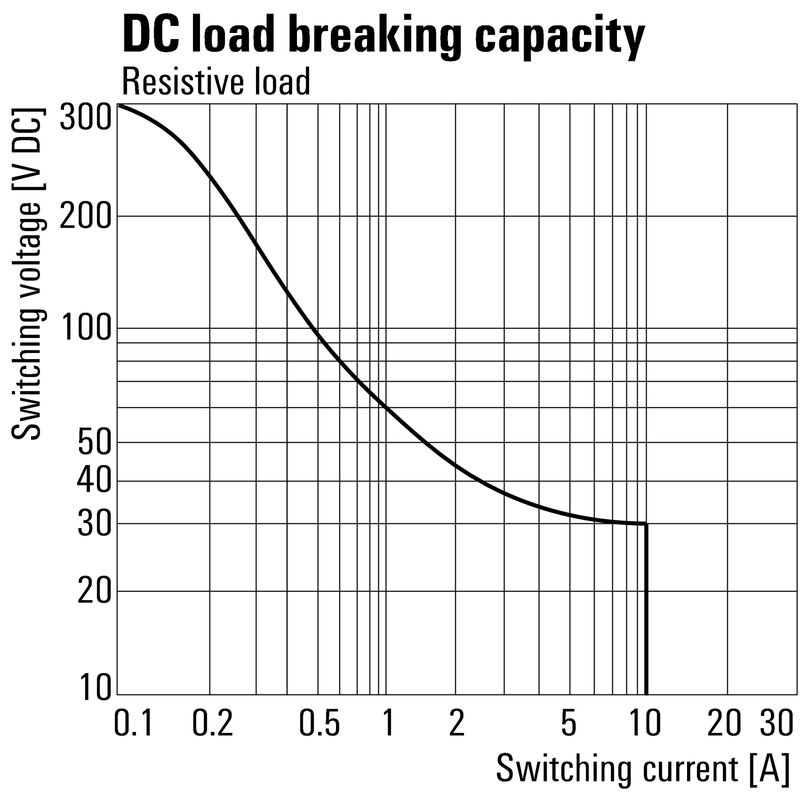

DC load limit curve
Resistive load
DRR273048L
Graph
Electrical service life
DRR273048L
Graph
DC operational voltage range
DRR273048L

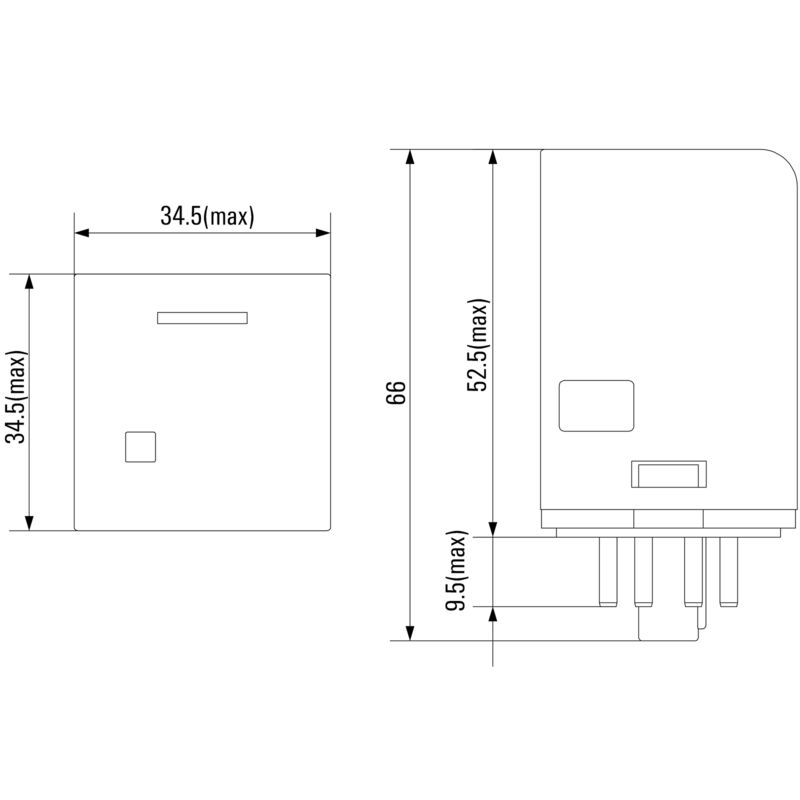

Dimensional drawing
DRR273048L
Miscellaneous

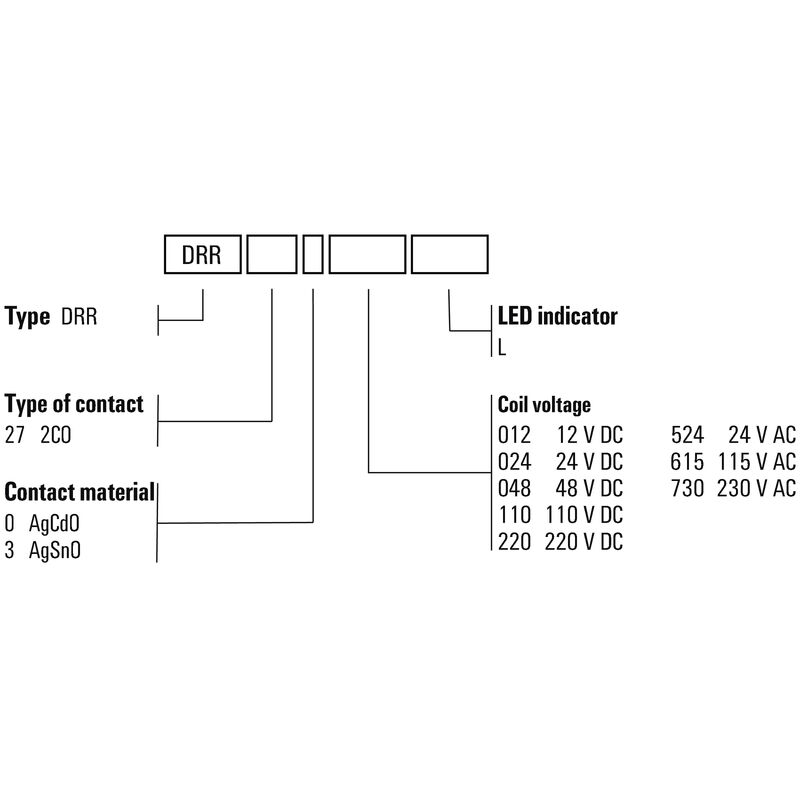

Type codes

DRR273048L

Данный продукт вскоре больше не будет доступен.

D-SERIES DRR, Relay, Number of contacts: 2, CO contact AgSnO, Rated control voltage: 48 V DC, Continuous current: 10 A, Plug-in connection, Test button available: No

№ продукта 2765030000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 13 Сопрягаемые детали 1 Связанные продукты 8
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Расчетные данные UL Control side Load side General data Insulation coordination Дополнительные сведения о сертификатах / стандартах Connection data Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E312083

General ordering data

Version
D-SERIES DRR, Relay, Number of contacts: 2, CO contact AgSnO, Rated control voltage: 48 V DC, Continuous current: 10 A, Plug-in connection, Test button available: No
Order No.
2765030000
Type
DRR273048L
GTIN (EAN)
4064675077169
Кол.
10 Штука

Dimensions and weights

Depth
66 mm
Depth (inches)
2,598 inch
Height
34,5 mm
Height (inches)
1,358 inch
Width
34,5 mm
Width (inches)
1,358 inch
Net weight
30,272 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-25 °C…55 °C
Влажность
Отн. влажность 5…85 %, без образования конденсата

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Расчетные данные UL

Сертификат № (cURus)
E312083

Control side

Rated control voltage
48 V DC
Номинальный ток, DC
29,2 мА
Power rating
1,5 Вт
Coil resistance
1640 Ω ± 10 %
Индикация состояния
Зеленый светодиод

Load side

Rated switching voltage
250 V AC
Continuous current
10 A
Max. switching frequency at rated load
0,1 Hz
Макс. коммутируемое напряжение, AC
250 V
Мин. коммутационная способность
10 mA @ 12 V
Inrush current
50 A / 50 ms
Переключающая способность перем. напряжения (резистивная), макс.
2500 VA
Переключающая способность пост. напряжения (резистивная), макс.
240 W @ 24 V
Switch-on delay
<30 мкс
Switch-off delay
<20 ms
Тип контакта
2 Переключающий контакт (AgSnO)
Срок службы
10*106 коммутаций

General data

Test button available
No
Mechanical switch position indicator
Да
Цветовой код
прозрачный
Компонент с классом горючести UL94
  • Компонент:
    Индикатор состояние реле
  • Класс горючести UL94:
    HB
  • Компонент:
    Опорная пластина реле
  • Класс горючести UL94:
    V-0
  • Компонент:
    Крышка реле
  • Класс горючести UL94:
    V-2

Insulation coordination

Rated voltage
250 V
Pollution severity
3
Surge voltage category
III
Группа изоляционного материала
IIIa
Clearance and creepage distances for control side - load side
≥ 4 мм
Dielectric strength for control side - load side
2,5 KVeff / 1 Min.
Dielectric strength of neighbouring contacts
2,5 KVeff / 1 Min.
Диэлектрическая прочность открытого контакта
1,2 кВдейств. / 1 мин.
Импульсное перенапряжение, до
4 кВ (1,2/50 мкс)
Вид защиты
IP20

Дополнительные сведения о сертификатах / стандартах

Certificate No. (cURus)
E312083

Connection data

Wire connection method
Plug-in connection

Classifications

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
