Klippon Control Station (przyrząd sterujący oraz sygnalizacyjny), Klippon Control Station, KLIPPON STB 1 SS, stal nierdzewna 1.4404 (316 L), Podświetlany przycisk - zielony, 2 zestyki zwierne, -55 °C…55 °C, IP54, IP66

Nr. produktu 1537230000
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Produkty pokrewne 8
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Numery certyfikatów obudowy Informacje ogólne Dane materiałowe Dane ogólne obudowy Cechy standardowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)

Ogólne dane zamówieniowe

Wersja
Klippon Control Station (przyrząd sterujący oraz sygnalizacyjny), Klippon Control Station, KLIPPON STB 1 SS, stal nierdzewna 1.4404 (316 L), Podświetlany przycisk - zielony, 2 zestyki zwierne, -55 °C…55 °C, IP54, IP66
Nr zam.
1537230000
Typ
KLIPPON CS STB 1-1
GTIN (EAN)
4050118341416
Ilość
1  szt.
Status dostawy
W przyszłości ten artykuł nie będzie już dostępny.
Dostępne do
31.08.2024

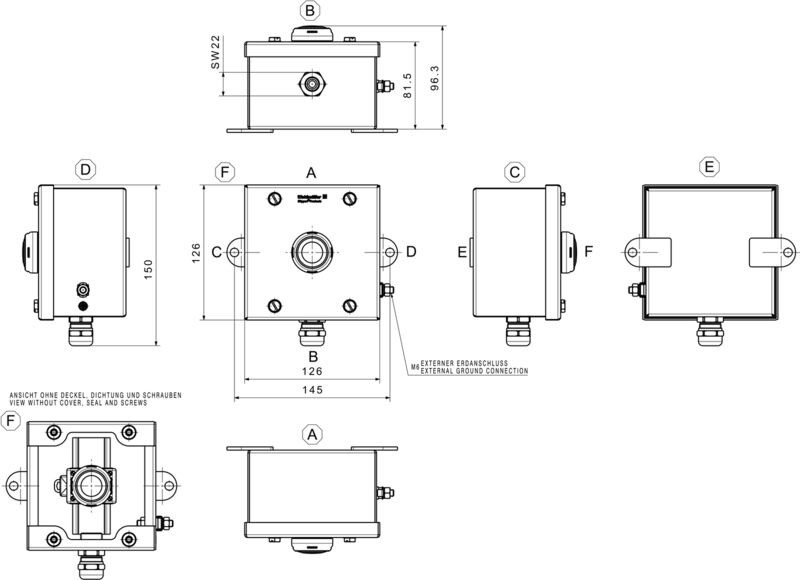

Wymiary i masa

Głębokość
81,5  mm
Głębokość (cale)
3,209  inch
Głębokość z elementami dodatkowymi
96  mm
Wysokość
120  mm
Wysokość (cale)
4,724  inch
Szerokość
120  mm
Szerokość (cale)
4,724  inch
Wymiar mocowania szerokość
145  mm
Masa netto
1 418  g

Temperatury

Temperatura otoczenia
-55 °C…55 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c0b142f1-4049-4b95-bbc3-9959a2d3b09c

Numery certyfikatów obudowy

nr certyfikatu (ATEX)
TUEV14ATEX7606X
Nr certyfikatu (IECEX)
IECEXITA14.0013X
Nr certyfikatu, skrzynka zaciskowa (ATEX)
TÜV 14 ATEX 7606 X
Nr certyfikatu, skrzynka zaciskowa (IECEx)
IECEx ITA 14.0013X
Nr certyfikatu, skrzynka zaciskowa (INMETRO)
LMP 21.0019X

Informacje ogólne

1. pozycja w obudowie
Podświetlany przycisk - zielony
wersja styku
2 zestyki zwierne
Napięcie robocze, max.
250 V
Pobór prądu przy temp. otoczenia 40 °C, maks.
1,5 mm² - T6 10 A
1,5 mm² - T5 16 A
2,5 mm² - T6 16 A
Pobór prądu przy temp. otoczenia 55 °C, maks.
1,5 mm² - T4 16 A
1,5 mm² - T5 10 A
2,5 mm² - T5 16 A
Siłowniki
Przycisk
Kolor elementu wykonawczego
zielony
otwory wiercone strona B
1 x M20
Mocowanie wieka
Sześciokątna śruba M5 z rowkiem, szerokość klucza 10 mm
Materiał uszczelki elementów obsługowych i sygnalizacyjnych
EPDM
Materiał uszczelki obudowy
Silikon (VMQ)
Moment dokręcania śrub wieka
2,5  Nm
Moment dokręcania bolca uziemiającego
7,5  Nm
Uziemienie zewnętrzne
Bolce uziemiające M6, stal nierdzewna
Uziemienie wewnętrzne
Bolce uziemiające M6 x 10 zintegrowane z pokrywą, stal nierdzewna
Oznakowanie
II 2 G Ex d e IIC T* Gb
II 2 D Ex tb IIIC T*°C Db
Zakres zaciskania dławnicy kablowej, maks.
12  mm
Zakres zaciskania dławnicy kablowej, min.
3  mm
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5  mm²
Kolor elementu wykonawczego podświetlanego przycisku
zielony
rodzaj montażu
montaż naścienny
Powierzchnia
polerowanie lustrzane
udarność
4 dżuli wg IEC60079-0
Klasa temperaturowa
T4
T5
T6
tworzywo
stal nierdzewna 1.4404 (316 L)

Dane materiałowe

Powierzchnia
polerowanie lustrzane
tworzywo
stal nierdzewna 1.4404 (316 L)

Dane ogólne

Barwny
naturalny
Stopień ochrony
IP54
IP66
Tabela kolorów (podobny)
nie specyfikowany

obudowy

otwory wiercone strona B
1 x M20
tworzywo
stal nierdzewna 1.4404 (316 L)

Cechy standardowe

Wykonanie
Obudowy z certyfikatem Ex z elementami sterującymi i sygnalizacyjnymi

Klasyfikacje

ETIM 6.0
EC002503
ETIM 7.0
EC002503
ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 9.0
27-18-05-02
ECLASS 9.1
27-18-05-90
ECLASS 10.0
27-18-05-02
ECLASS 11.0
27-18-05-02
ECLASS 12.0
27-18-05-02
ECLASS 13.0
27-18-05-02
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
