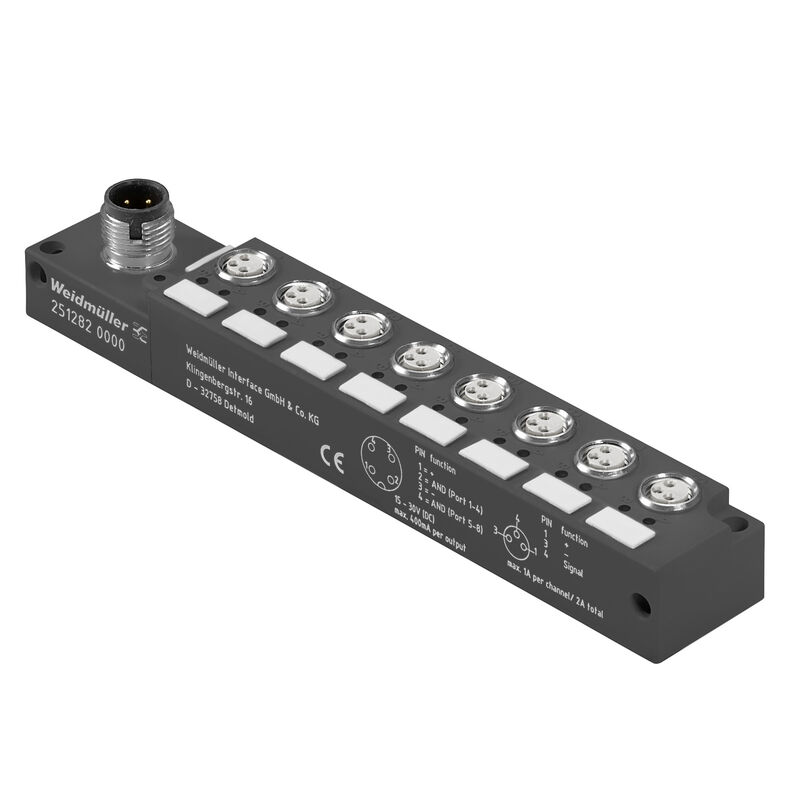

SAI-08L-VP12-3A-M08L-AND
SAI-08L-VP12-3A-M08L-AND

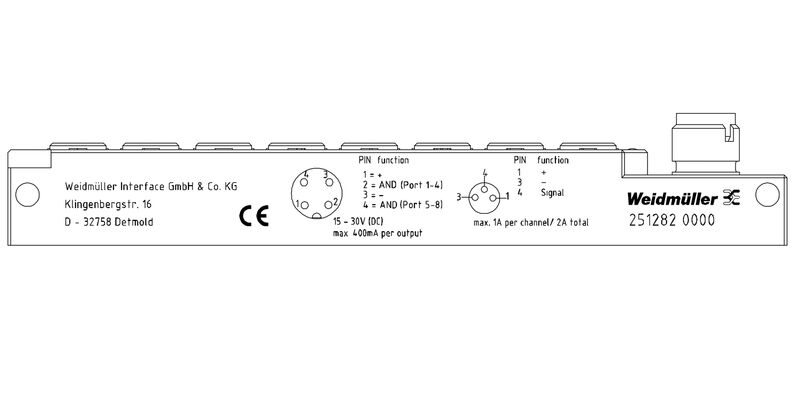

Dibujo detallado
SAI-08L-VP12-3A-M08L-AND
Dibujo acotado
SAI-08L-VP12-3A-M08L-AND

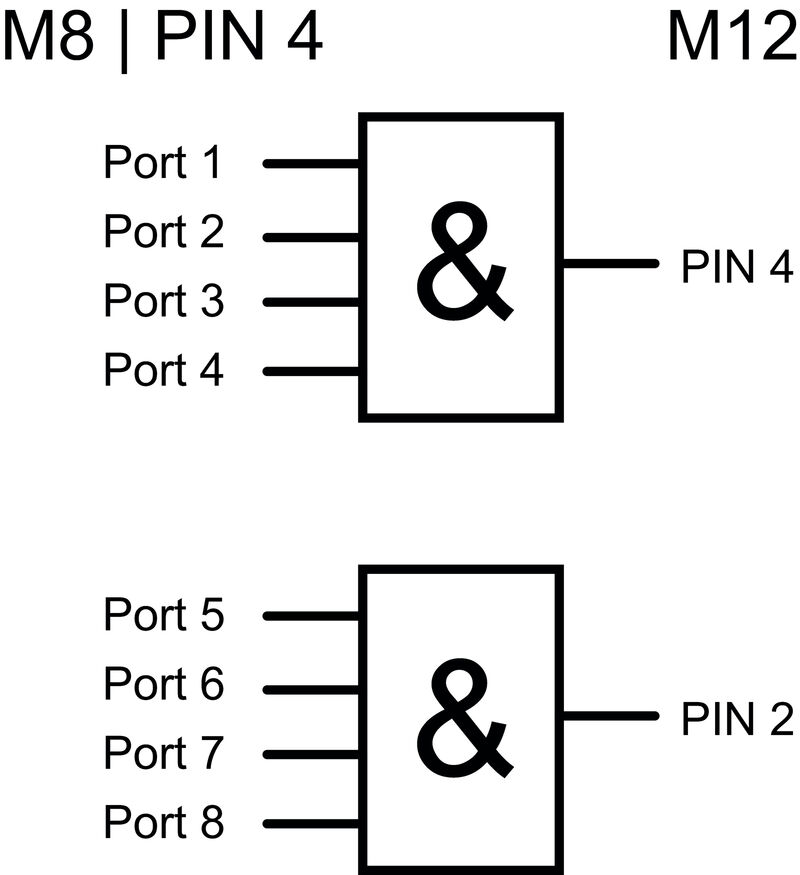

Esquema de conexiones
SAI-08L-VP12-3A-M08L-AND
Esquema de polos
M8

SAI-08L-VP12-3A-M08L-AND

Con salida M12, M8, 30 V, , LED: Sí, Sensor LED: Sí, Tipo de cableado: Y

N.º de artículo 2512820000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos de conexión Datos eléctricos Datos técnicos generales Datos del material Datos técnicos de cable Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versión
Con salida M12, M8, 30 V, , LED: Sí, Sensor LED: Sí, Tipo de cableado: Y
Código
2512820000
Tipo
SAI-08L-VP12-3A-M08L-AND
GTIN (EAN)
4050118527919
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
103 g

Temperaturas

Temperatura de servicio
-20 - 90°C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos de conexión

Pérdida del distribuidor
Con salida M12
Par de apriete
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm

Datos eléctricos

Névleges feszültség, min.
15 V
Rated voltage, max.
30 V
Tensión nominal
24 V
Corrente nominale
500 mA
Max. proudová kapacita na slot
500 mA
Total current
2 A
Electrical isolation available
No

Datos técnicos generales

Función lógica
I
Tipo de protección
IP67
Número de polos
3
Antal kontakthylsor
8
Filettatura del collegamento
M8
Grado de polución
3
Comportamiento de inflamabilidad
V-0
LED
Sí
Sensor LED
Sí
Color LED para indicar funcionamiento
Verde
I/O 기능에 대한 LED 색상
Rojo
Verde

Datos del material

Housing main material
PBT
Colore della custodia
Negro (similar a RAL 9005)
Rosca
CuZn, niquelado
Materiale dei contatti
CuZn, niquelado
Povrch kontaktu
bañado en oro
Contact carrier material
PBT (V-0 según UL)

Datos técnicos de cable

Número de polos
3

Clasificaciones

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
