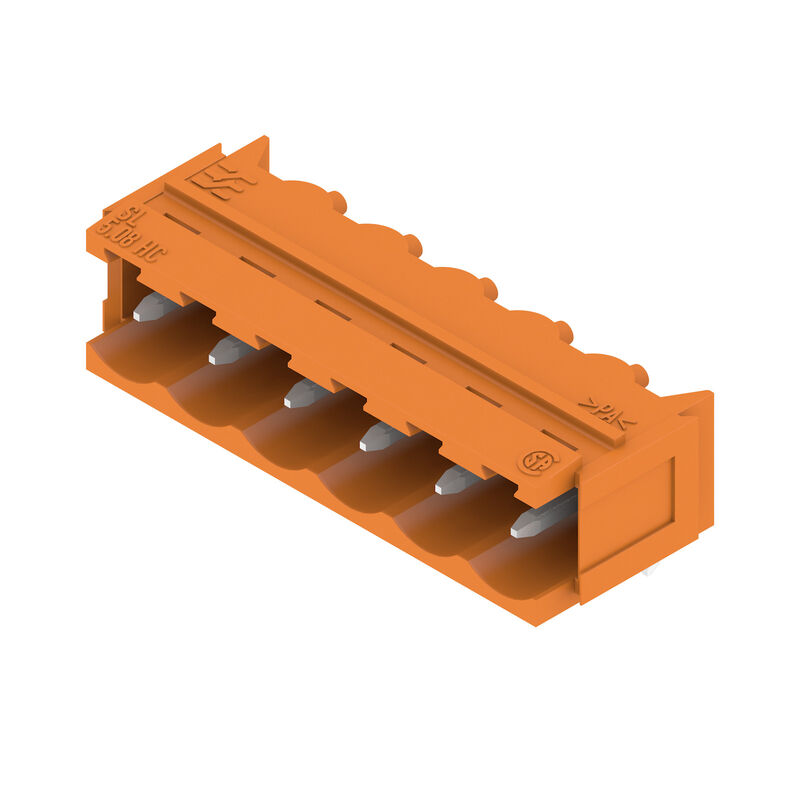

Product image
SL 5.08HC/06/90B 3.2SN OR BX

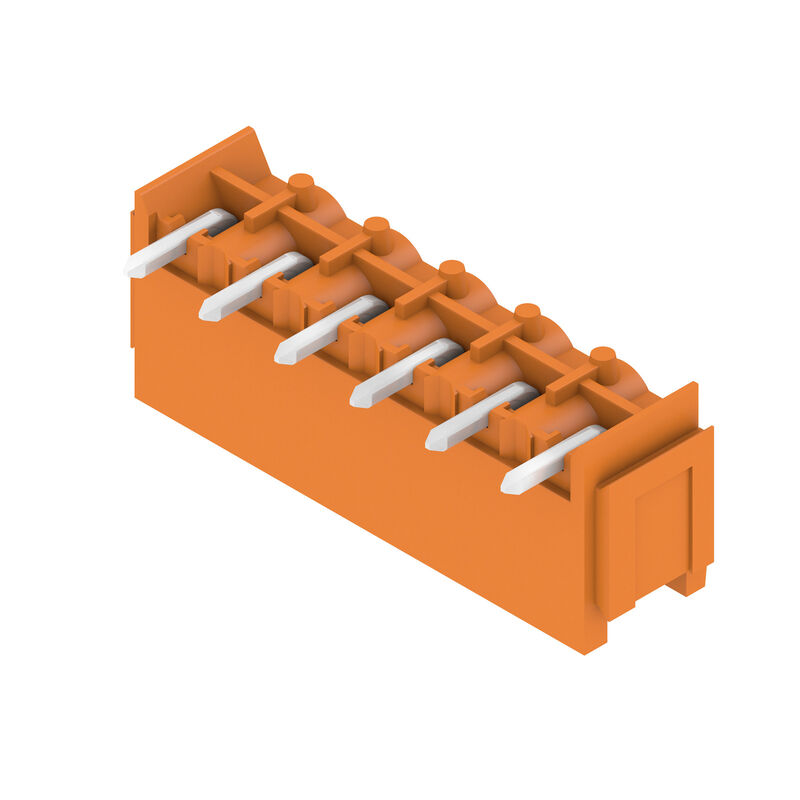

Product image
SL 5.08HC/06/90B 3.2SN OR BX
Dimensional drawing
SL 5.08HC/06/90B 3.2SN OR BX
Graph
SL 5.08HC/06/90B 3.2SN OR BX
Graph
SL 5.08HC/06/90B 3.2SN OR BX
Graph
SL 5.08HC/06/90B 3.2SN OR BX
Graph
SL 5.08HC/06/90B 3.2SN OR BX
Graph

SL 5.08HC/06/90B 3.2SN OR BX

PCB 플러그인 커넥터, 수형 헤더, 고정 블록용 도브테일, THT 용접 결선, 5.08 mm, 극 수: 6, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스

Produkt ID 1148170000
Download datablad Engineering-support Produktdownloads
Tilbehør 7 Er et modstykke til 21
Omologazioni 일반 주문 데이터 寸法と重量 환경 제품 규정 준수 시스템 사양 자재 데이터 Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Номинальные характеристики по UL 1059 Imballaggio 중요 참고 사항 Classifications

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

일반 주문 데이터

Változat
PCB 플러그인 커넥터, 수형 헤더, 고정 블록용 도브테일, THT 용접 결선, 5.08 mm, 극 수: 6, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스
Rendelési szám
1148170000
Típus
SL 5.08HC/06/90B 3.2SN OR BX
GTIN (EAN)
4050118051001
Qty.
50 szt.
Продуктное отношение
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Упаковка
Ящик

寸法と重量

Mélység
12 mm
Mélység (coll)
0,472 inch
Magasság
11,63 mm
Height (inches)
0,458 inch
Height of lowest version
8,43 mm
Szélesség
32,24 mm
Szerokość (cale)
1,269 inch
Nettó tömeg
2,2 g

환경 제품 규정 준수

RoHS megfelelőségi állapot
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%
Termék karbonlábnyoma
  • Kołyska do bramy:
    0,028 kg CO2 eq.

시스템 사양

Termékcsalád
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Csatlakozás típusa
보드 결선
Felszerelés NYÁK-ra
THT solder connection
Raszter mm-ben (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Kimenő könyök
90°
Pólusszám
6
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,1 / -0,3 mm
Forrasztótüske méretei
d = 1,2 mm
oktagonal
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1, mm
25,4 mm
L1 in inches
1 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging cycles
25
Plugging force/pole, max.
10 N
Pulling force/pole, max.
7,5 N

자재 데이터

Szigetelőanyag
PA GF
Szín
주황색
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≤ 600
Класс пожаростойкости UL 94
V-0
Érintkező anyaga
Cu-legering
Érintkező felület
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 2...4 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,5 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV

Dati di dimensionamento secondo CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
18,5 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Номинальные характеристики по UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Imballaggio

Csomagolás
Box
VPE hosszúság
167 mm
VPE szélesség
68 mm
VPE magasság
42 mm

중요 참고 사항

IPC megfelelőség
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Megjegyzések
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Diameter of solder eyelet D = 1.4+0.1mm
  • Solder eyelet diameter D = 1.5 + 0.1 mm, from 9 poles
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
