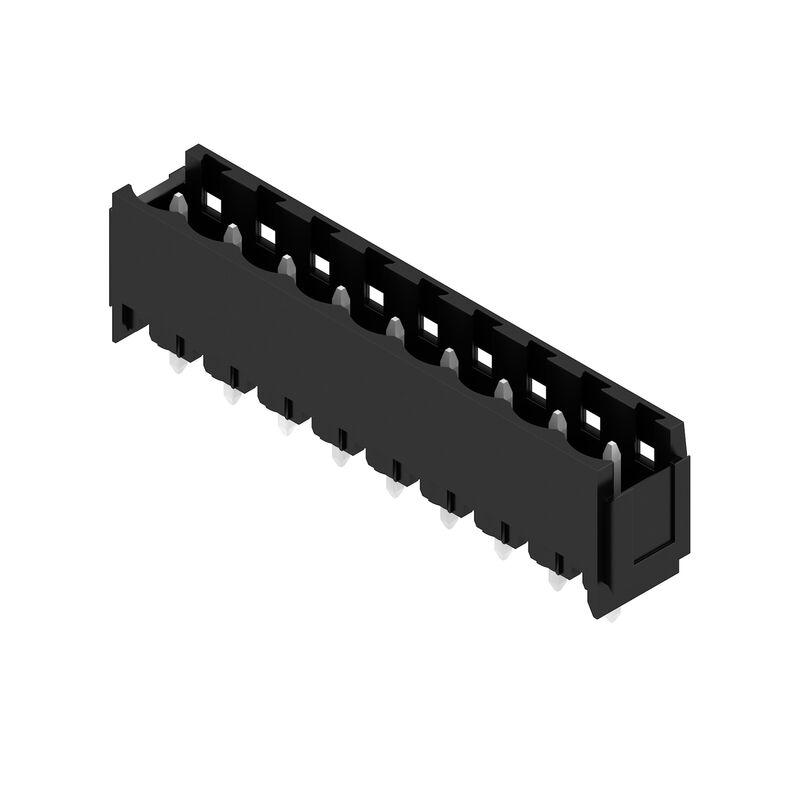

Изображение изделия
SL 5.08HC/09/180B 3.2SN BK BX

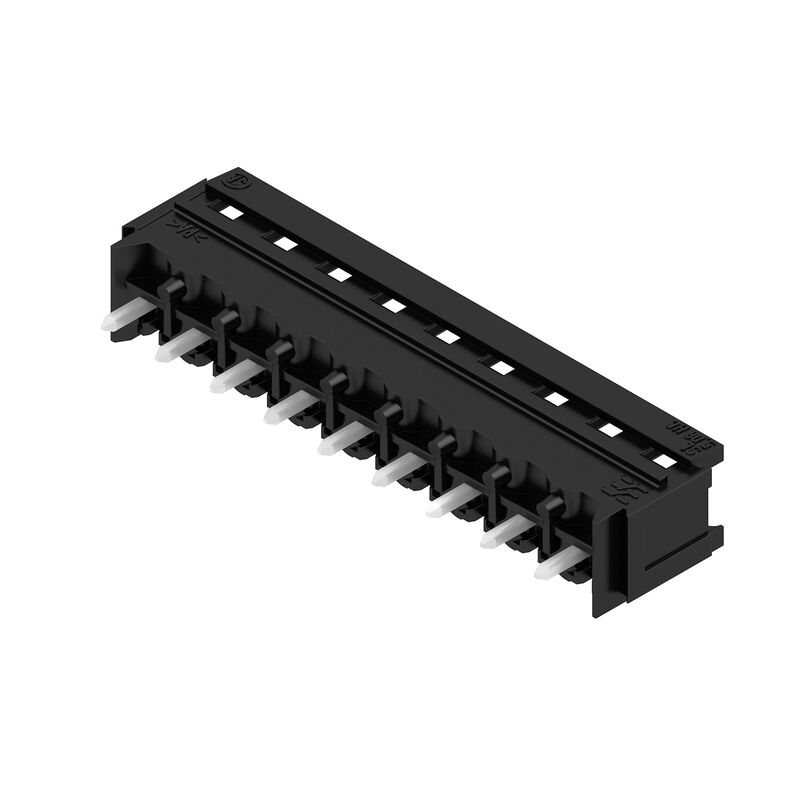

Изображение изделия
SL 5.08HC/09/180B 3.2SN BK BX
Dimensional drawing
SL 5.08HC/09/180B 3.2SN BK BX
Преимущество изделия
Safe power transmission
Proven properties
SL 5.08HC/09/180B 3.2SN BK BX
Graph
SL 5.08HC/09/180B 3.2SN BK BX
Graph
SL 5.08HC/09/180B 3.2SN BK BX
Graph

SL 5.08HC/09/180B 3.2SN BK BX

Штекерный соединитель печатной платы, Штырьковый соединитель, Соединения типа "ласточкин хвост" для крепежных блоков, Соединение THT под пайку, 5.08 mm, Количество полюсов: 9, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик

№ продукта 1149630000
Загрузить спецификации Technická podpora Dokumenty ke stažení
Является эквивалентом 17
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Systemparametrar Material data Rated data acc. to IEC Märkdata enligt CSA Номинальные характеристики по UL 1059 Packaging Важное примечание Классификации

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Основные данные для заказа

Versione
Штекерный соединитель печатной платы, Штырьковый соединитель, Соединения типа "ласточкин хвост" для крепежных блоков, Соединение THT под пайку, 5.08 mm, Количество полюсов: 9, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик
N. d’ordine
1149630000
Tipo
SL 5.08HC/09/180B 3.2SN BK BX
GTIN (EAN)
4032248934843
CPZ
50 Штука
Продуктное отношение
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Упаковка
Ящик

Размеры и массы

Profondità
8,43 mm
Profondità (pollici)
0,332 inch
Posizione verticale
15,2 mm
Высота (в дюймах)
0,598 inch
Высота, мин.
12 mm
Larghezza
47,48 mm
Ширина (в дюймах)
1,869 inch
Peso netto
3,6 g

Экологическое соответствие изделия

Stato conformità RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Impronta carbonica di prodotto
  • Производственный цикл:
    0,046 kg CO2 eq.

Systemparametrar

Famille de produits
OMNIMATE Signal – serie BL/SL 5.08
Tipo di collegamento
Соединение с платой
Montaggio su circuito stampato
Соединение THT под пайку
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Angolo di uscita
180°
Numero di poli
9
Numero di codoli a saldare per polo
1
Longueur du picot à souder (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioni del codolo a saldare
d = 1,2 мм
восьмиугольный
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,5 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 in mm
40,64 mm
L1 в дюймах
1,6 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
7,5 N

Material data

Materiale isolante
PA GF
Colori
черный
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≤ 600
Класс пожаростойкости UL 94
V-0
Materiale dei contatti
Сплав меди
Superficie dei contatti
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
19 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
21 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Märkdata enligt CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
18,5 A
Corrente nominale (Gruppo D / CSA)
18,5 A
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
18,5 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packaging

Imballaggio
Box
Lunghezza VPE
169 mm
Larghezza VPE
120 mm
Altezza VPE
38 mm

Важное примечание

Conformità IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Note

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
