SRC 1CO PCB
제품 이미지
SRC 1CO PCB

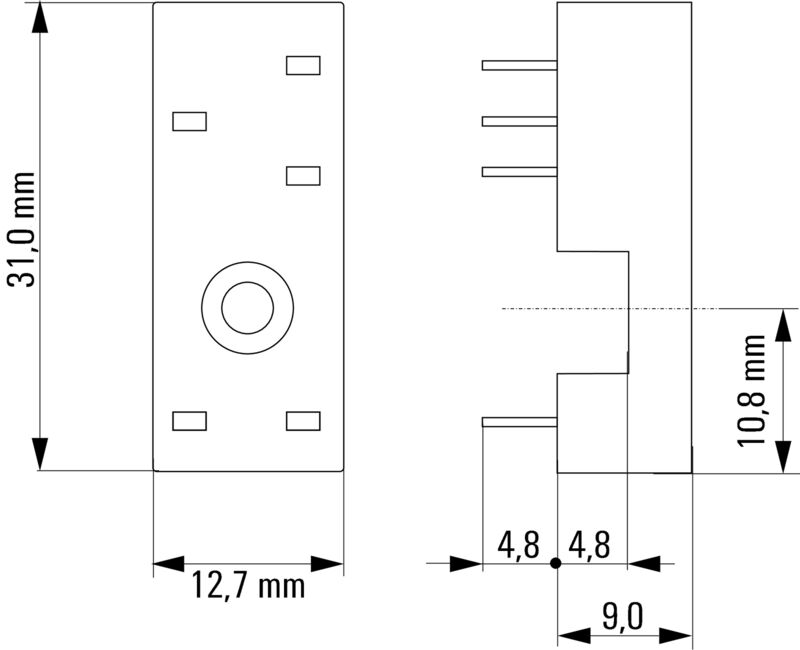

Dimensional drawing

SRC 1CO PCB

RIDERSERIES RCL, 베이스, 접점 개수: 1, CO 접점, 연속 전류: 12 A, 인쇄 결선

항목 번호 8690860000
데이터 시트 다운로드 제품 다운로드 엔지니어링 지원
관련 제품 68
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 정격 데이터 UL 부하 측 일반 데이터 절연 조정 인증/표준의 추가 세부 사항 결선 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E223759

일반 주문 데이터

버전
RIDERSERIES RCL, 베이스, 접점 개수: 1, CO 접점, 연속 전류: 12 A, 인쇄 결선
주문 번호
8690860000
유형
SRC 1CO PCB
GTIN(EAN)
4032248361540
수량
100  items
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
이용가능 기간
31.03.2026

치수 및 중량

높이
9  mm
높이 (인치)
0.354  inch
너비
12.7  mm
폭 (인치)
0.5  inch
길이
31  mm
길이 (인치)
1.22  inch
순중량
3.7  g

온도

보관 온도
-40 °C...70 °C
주변 온도
-40 °C…70 °C
습도
40 °C / 93 % 상대 습도, 비응축

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

정격 데이터 UL

인증 번호(cURus)
E223759

부하 측

정격 스위칭 전압
250 V AC
연속 전류
12 A
최대 스위칭 전압, AC
300  V
AC 스위칭 용량(저항), 최대
3000 VA
접점 유형
1 CO 접점

일반 데이터

컬러 코드
검정

절연 조정

정격 전압
300  V
오염 심각도
2
절연 내력 입력, 입/출력
2.5 KVeff / 1 분
개방 접점의 절연 강도
1 kVeff / 1 min
보호 등급
IP20

인증/표준의 추가 세부 사항

표준 규격
UL508
인증 번호(cURus)
E223759

결선 데이터

와이어 결선 방식
인쇄 결선
피치(mm)(P)
3.5  mm

분류

ETIM 6.0
EC001456
ETIM 7.0
EC001456
ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 9.0
27-37-16-03
ECLASS 9.1
27-37-16-03
ECLASS 10.0
27-37-16-03
ECLASS 11.0
27-37-16-03
ECLASS 12.0
27-37-16-03
ECLASS 13.0
27-37-16-03
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
