SVF 7.62HP/03/180G SN BK BX

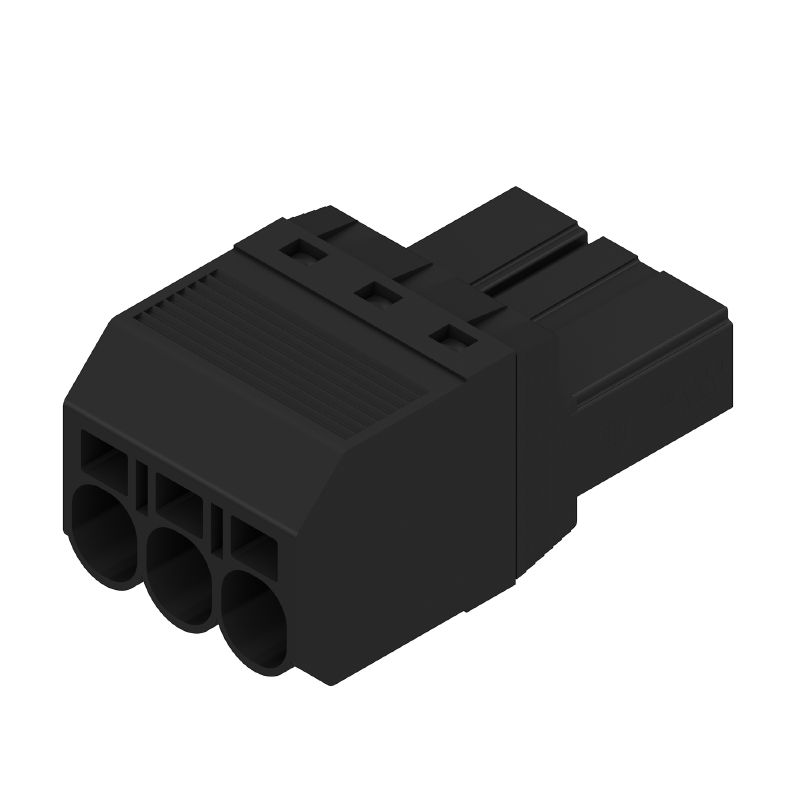

Imagen de producto
SVF 7.62HP/03/180G SN BK BX
Imagen de producto
SVF 7.62HP/03/180G SN BK BX
Dimensional drawing
Similar a la ilustración
SVF 7.62HP/03/180G SN BK BX
Graph
SVF 7.62HP/03/180G SN BK BX
Graph

SVF 7.62HP/03/180G SN BK BX

Kretskortsstickanslutning, Stiftkontakt, 7.62 mm, Antal poler: 3, 180°, PUSH IN utan manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box

N.º de artículo 1060840000
Descargar hoja de datos Technická podpora Dokumenty ke stažení
Accesorios 2 Es contrapieza de 7 Productos relacionados 5
Approvals Allmänna beställningsdata Mått och vikter Environmental Product Compliance System Parameters Material data Conductors suitable for connection Märkdata enligt IEC Rated data acc. to CSA Datos nominales según UL 1059 Packing Pruebas tipo Indicación importante Clasificaciones

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Allmänna beställningsdata

Версия
Kretskortsstickanslutning, Stiftkontakt, 7.62 mm, Antal poler: 3, 180°, PUSH IN utan manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box
Заказ №
1060840000
Тип
SVF 7.62HP/03/180G SN BK BX
GTIN (EAN)
4032248810864
Кол.
65 Pieza
Valores característicos del producto
IEC: 1000 V / 57 A / 0.5 - 10 mm²
UL: 600 V / 39 A / AWG 24 - AWG 10
Embalaje
Caja

Mått och vikter

Глубина
44,7 mm
Глубина (дюймов)
1,76 inch
Высота
20,6 mm
Altura (pulgadas)
0,811 inch
Ширина
23,74 mm
Anchura (pulgadas)
0,935 inch
Масса нетто
13,213 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

System Parameters

Серия изделия
OMNIMATE Power - series BV/SV 7.62HP
Вид соединения
Field connection
Метод проводного соединения
PUSH IN sin actuador
Conexión directa
Шаг в мм (P)
7,62 mm
Шаг в дюймах (P)
0,3 "
Направление вывода кабеля
180°
Количество полюсов
3
L1 в мм
15,24 mm
L1 в дюймах
0,6 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
6 mm²
Защита от прикосновения согласно DIN VDE 57 106
protección de dedos
Защита от прикосновения согласно DIN VDE 0470
IP 20 insertado
Tipo de protección
IP20
Объемное сопротивление
4,50 mΩ
Кодируемый
Sí
Longitud de desaislado
12 mm
Момент затяжки винта фланца, мин.
0,2 Nm
Момент затяжки винта фланца, макс.
0,3 Nm
Punta de destornillador
0,6 x 3,5
Ciclos de enchufado
25

Material data

Изоляционный материал
PA GF
Цветовой код
negro
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Grado inflamabilidad según UL 94
V-0
Материал контакта
Aleación de Cu
Поверхность контакта
estañado
Структура слоев штепсельного контакта
4...6 µm Sn brillante
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
125 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
125 °C

Conductors suitable for connection

Диапазон зажима, мин.
0,5 mm²
Диапазон зажима, макс.
10 mm²
Одножильный, мин. H05(07) V-U
0,5 mm²
Одножильный, макс. H05(07) V-U
6 mm²
Многожильный, мин. H07V-R
10 mm²
многожильный, макс. H07V-R
10 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
10 mm²
С наконечником DIN 46 228/4, мин.
1,5 mm²
С наконечником DIN 46 228/4, макс.
6 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
1,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
6 mm²
Зажимаемый проводник
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0186100000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019170000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0244100000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019200000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      6 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0191900000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      0533500000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        15 mm
    • Terminal tubular recomendado:
      9019140000
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9004060000
Текст ссылки
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
50 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
45 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
800 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
800 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 420 A
Зазор, мин.
12,7 mm
Расстояние утечки, мин.
12,7 mm

Rated data acc. to CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
600 V
Номинальное напряжение (группа использования C/CSA)
600 V
Номинальное напряжение (группа использования D/CSA)
600 V
Номинальный ток (группа использования B/CSA)
36 A
Номинальный ток (группа использования C/CSA)
36 A
Номинальный ток (группа использования D/CSA)
5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Ссылка на утвержденные значения
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
600 V
Номинальное напряжение (группа использования C/UL 1059)
600 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальный ток (группа использования B/UL 1059)
39 A
Номинальный ток (группа использования C/UL 1059)
39 A
Номинальный ток (группа использования D/UL 1059)
5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Ссылка на утвержденные значения
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Упаковка
Box
Длина VPE
351 mm
VPE с
137 mm
Высота VPE
62 mm

Pruebas tipo

Испытание: Прочность маркировки
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, identificación de tipo, paso
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Испытание: Незадействование (невзаимозаменяемость)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
Испытание: Зажимное поперечное сечение
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 04.08
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 6 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 6 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado
Испытание на повреждение из-за случайного ослабления проводов
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
  • Requerimiento:
    1,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U6
    • Tipo de conductor y sección de conductor:
      H07V-K6
    • Tipo de conductor y sección de conductor:
      AWG 10/1
    • Tipo de conductor y sección de conductor:
      AWG 10/19
  • Evaluación:
    superado
Испытание на выдергивание
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥80 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U6
    • Tipo de conductor y sección de conductor:
      H07V-K6
    • Tipo de conductor y sección de conductor:
      AWG 10/1
    • Tipo de conductor y sección de conductor:
      AWG 10/19
  • Evaluación:
    superado

Indicación importante

Соответствие IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Примечания
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
