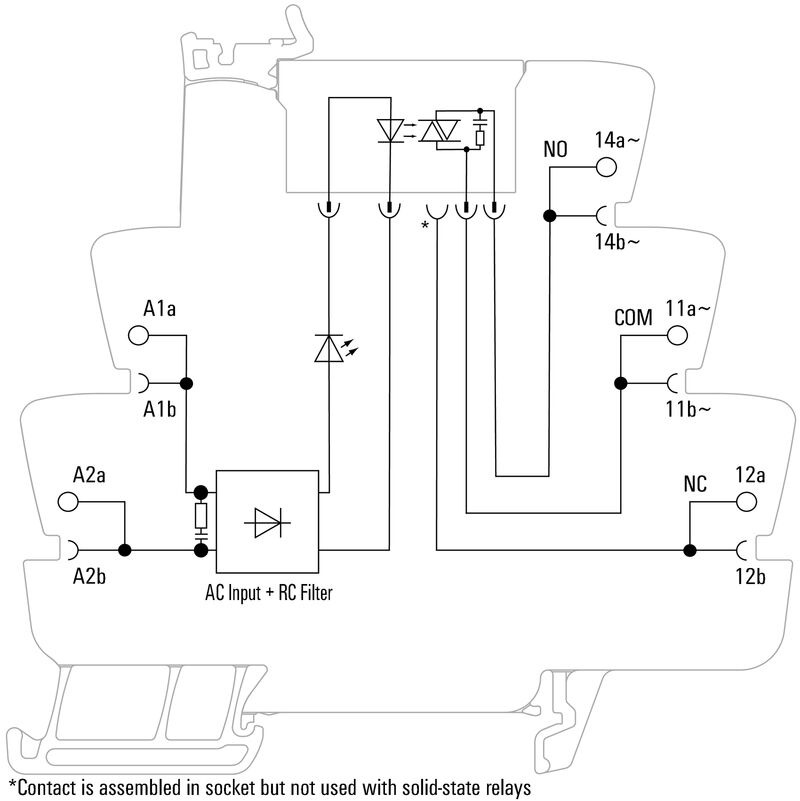

Схема соединений
TOS 230VAC RC 230VAC1A
Graph
Кривая ухудшения параметров
TOS 230VAC RC 230VAC1A
Dimensional drawing
TOS 230VAC RC 230VAC1A
Graph
TOS 230VAC RC 230VAC1A
Miscellaneous
Типы кодов

TOS 230VAC RC 230VAC1A

Данный продукт больше недоступен.

Альтернативный продукт: 2662930000

TERMSERIES, Твердотельное реле, Номинальное напряжение: 230 В AC +5 % / -10 % , Номинальное напряжение переключения: 24...240 В AC, Ток: 1 A, Винтовое соединение

№ продукта 1127490000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 25 Конструктивные элементы 1 Связанные продукты 6
Сертификаты Основные данные для заказа Размеры и массы Температуры Вероятность сбоя Экологическое соответствие изделия Расчетные данные UL сторона управления Сторона нагрузки Общие данные Координация изоляции Дополнительные сведения о сертификатах / стандартах Размеры Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197

Основные данные для заказа

Версия
TERMSERIES, Твердотельное реле, Номинальное напряжение: 230 В AC +5 % / -10 % , Номинальное напряжение переключения: 24...240 В AC, Ток: 1 A, Винтовое соединение
Заказ №
1127490000
Тип
TOS 230VAC RC 230VAC1A
GTIN (EAN)
4032248909186
Кол.
10 Штука
Stav objednávky
Снято с производства
Доступно до
31.05.2025
Альтернативный продукт
[2662930000](~/p/2662930000)

Размеры и массы

Глубина
87,8 mm
Глубина (дюймов)
3,457 inch
Высота
89,6 mm
Высота (в дюймах)
3,528 inch
Ширина
6,4 mm
Ширина (в дюймах)
0,252 inch
Масса нетто
31,4 g

Температуры

Температура хранения
-40 °C...70 °C
Температура окружающей среды
-20 °C…60 °C
Влажность
Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата

Вероятность сбоя

MTTF
677 a

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Расчетные данные UL

Температура окружающей среды (рабочая), макс.
60 °C
Ухудшение характеристик выходного тока (омич.)
1 A @ 25 °C
0.3 A @ 60 °C
Сечение подсоединяемого провода AWG, мин.
AWG 26
Сечение подсоединяемого провода AWG, макс.
AWG 14
Тип провода
жесткий медный провод
гибкий медный провод
Момент затяжки, макс.
0,4 Nm
Уровень загрязнения
2

сторона управления

Rated control voltage
230 В AC +5 % / -10 %
Номинальный ток
8.3 mA AC (±5 %)
Märkeffekt
1.9 VA
Индикация состояния
Зеленый светодиод
Схема защиты
Выпрям. тока
Компонент RC
RC-фильтр
94 Ом / 100 нФ
Частота на входе, макс.
3 Гц
Coil voltage of the replacement relay deviating from the rated control voltage
Да
Tensión de la bobina del relé de repuesto
60 В DC

Сторона нагрузки

Rated switching voltage
24...240 В AC
Continuous current
1 A
Номинальный ток переключения
1 A
Początkowy prąd rozruchowy
15 A / 10 мс
Задержка включения
<20 ms
Задержка выключения
<20 ms
Падение напряжения при макс. нагрузке
≤ 1,6 В
Ток утечки
<1.5 mA
мин. коммутационный ток
20 mA
Защита от короткого замыкания
Нет
Защитная цепь
Компонент RC
Тип контакта
1 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель))
Plage de fréquence de la tension de sortie
50 / 60 Hz
max. switching frequency (AC control voltage)
3 Hz

Общие данные

Укомплектованная монтажная рейка
TS 35
Кнопка проверки доступна
Нет
Цветовой код
черный
Компонент с классом горючести UL94
  • Компонент:
    Корпус
  • Класс горючести UL94:
    V-0
  • Компонент:
    Фиксирующий зажим
  • Класс горючести UL94:
    V-0

Координация изоляции

Номинальное напряжение
300 V
Степень загрязнения
2
Surge voltage category
III
Геометрический зазор (вход-выход)
≥ 5,5 мм
Электрическая прочность вход-выход
2,5 кВэфф.
Электрическая прочность относительно монтажной рейки
4 кВэфф / 1 мин.
Импульсное перенапряжение, до
6 кВ (1,2/50 мкс)
Вид защиты
IP20

Дополнительные сведения о сертификатах / стандартах

Сертификат № (DNV)
TAA00001E5
Сертификат № (cULus)
E141197

Размеры

Метод проводного соединения
Винтовое соединение
Длина снятия изоляции Измерительное соединение
8 mm
Момент затяжки, макс.
0,4 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Диапазон зажима, мин.
0,14 mm²
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Сечение подключаемого провода, одножильного, мин.
0,14 mm²
Сечение подключаемого проводника, однопроволочного, макс.
2,5 mm²
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 14
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 14
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,25 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,25 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
2,5 mm²
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.
0,5 mm²
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.
1 mm²
Размер лезвия
Размер PH0

Классификации

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
