Propiedades

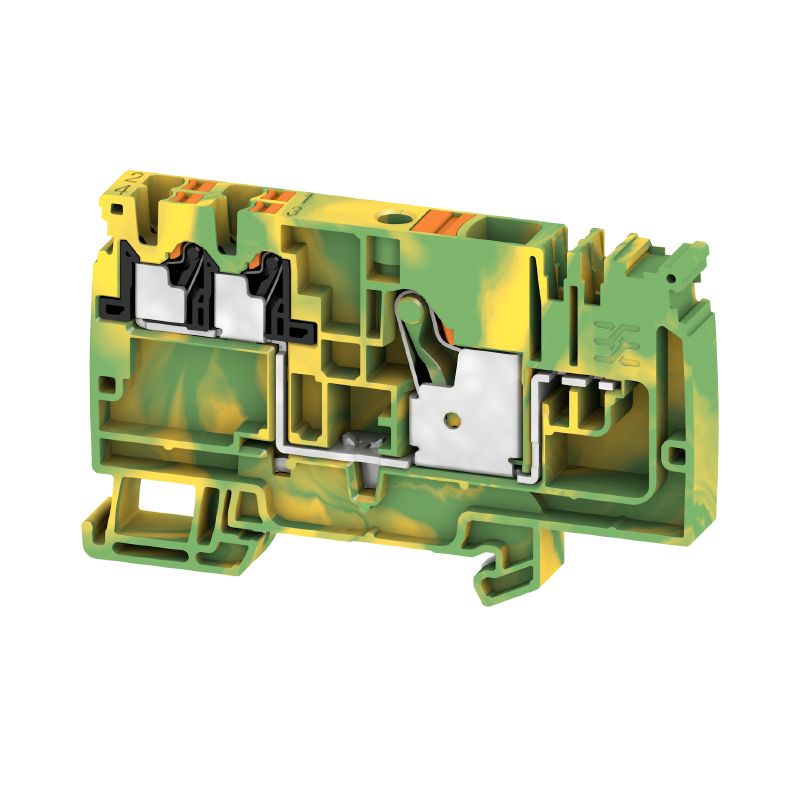

| Versión | Bornes de distribución, PUSH IN, 10 mm², 800 V, 57 A, Verde/amarillo |
| Código | 2464710000 |
| Tipo | AAP12 10/4X2.5 PE-LI |
| GTIN (EAN) | 4050118479324 |
| Cantidad | 20 Pieza |
| Profundidad | 53,5 mm |
| Profundidad (pulgadas) | 2,106 inch |
| Profundidad incl. carril DIN | 54 mm |
| Altura | 89 mm |
| Altura (pulgadas) | 3,504 inch |
| Anchura | 10 mm |
| Anchura (pulgadas) | 0,394 inch |
| Peso neto | 33,62 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | Verde/amarillo |
| Color componentes de accionamiento | naranja |
| Grado inflamabilidad según UL 94 | V-0 |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 5 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | Sí |
| Carril | TS 35 |
| Función N | No |
| Función PE | Sí |
| Función PEN | No |
| Indicación de montaje | Carril |
| Lados abiertos | derecha |
| Tipo de fijación | enclavado |
| Tipo de montaje | TS 35 |
| Versión a prueba de explosivos | RAL 7001 |
| Dimens. caña destornillador, conexión adicional | 0,6 x 3,5 mm |
| Dirección de conexión | arriba |
| Intensidad nominal, conexión adicional | 24 A |
| Longitud de desaislado, conexión adicional | 10 mm |
| Número de conexiones, conexión adicional | 4 |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, min. | 0,5 mm² |
| Sección de conexión del conductor, flexible, con conexión adicional, máx. | 2,5 mm² |
| Sección de conexión del conductor, flexible, conexión adicional, min. | 0,5 mm² |
| Sección de conexión del conductor, rígido, con conexión adicional, máx. | 2,5 mm² |
| Sección de conexión del conductor, rígido, con conexión adicional, mín. | 0,5 mm² |
| Sección de conexión del conductor, semirrígido, con conexión adicional, máx. | 2,5 mm² |
| Sección de conexión del conductor, semirrígido, con conexión adicional, mín. | 0,5 mm² |
| Sección de embornado, conexión adicional, max. | 2,5 mm² |
| Sección de embornado, conexión adicional, min. | 0,14 mm² |
| Sección nominal, otra conexión | 2,5 mm² |
| Tipo de conexión, conexión adicional | PUSH IN |
| Calibre según 60 947-1 | A6 |
| Dimens. caña destornillador | 1,0 x 5,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 18 mm |
| Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4 |
|
| Longitud de tubo para terminal tubular doble |
|
| Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1 |
|
| Número de conexiones | 1 |
| Sección de conexión del conductor, flexible, max. | 10 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 16 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 10 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 10 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, flexible, máx. | 16 mm² |
| Sección del conductor, semirrígido, máx. | 16 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 10 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Terminal tubular doble, max. | 4 mm² |
| Terminal tubular doble, min. | 0,5 mm² |
| Tipo de conexión | PUSH IN |
| Núm. de certificación (CSA) | 200039-70089609 |
| Sección máx. del conductor (CSA) | 8 AWG |
| Sección mín. del conductor (CSA) | 28 AWG |
| Carril | TS 35 |
| Indicación de montaje | Carril |
| Normas | IEC 60947-7-2 |
| Sección nominal | 10 mm² |
| Tensión nominal | 800 V |
| Tensión nominal para bornes contiguos | 800 V |
| Tensión nominal DC | 800 V |
| Intensidad nominal | 57 A |
| Normas | IEC 60947-7-2 |
| Resistencia de paso según IEC 60947-7-x | 0,56 mΩ |
| Sobretensión de choque nominal | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 1,82 W |
| Grado de polución | 3 |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 8 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 28 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 8 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 28 AWG |
| Tensión Gr B (cURus) | 600 V |
| Tensión Gr C (cURus) | 600 V |
| Tensión Gr D (cURus) | 600 V |
| Información de producto | Deben tenerse en cuenta las normas de seguridad aplicables de sobretensión y cortocircuito de los conductores conectados. La corriente total de todos los conductores conectados no debe superar la corriente de carga máxima. |
| Imagen del producto-06 | [MAM_Cumulus:32160](null) |
| Homologación/certificado/documento de conformidad |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153932) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66144) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2464710000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2464710000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2464710000&norm=0) |
| Documentación del usuario |
[AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992)
[User Manual AXC PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229202) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Homologaciones |     |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
