Descargar hoja de datos Productos relacionados

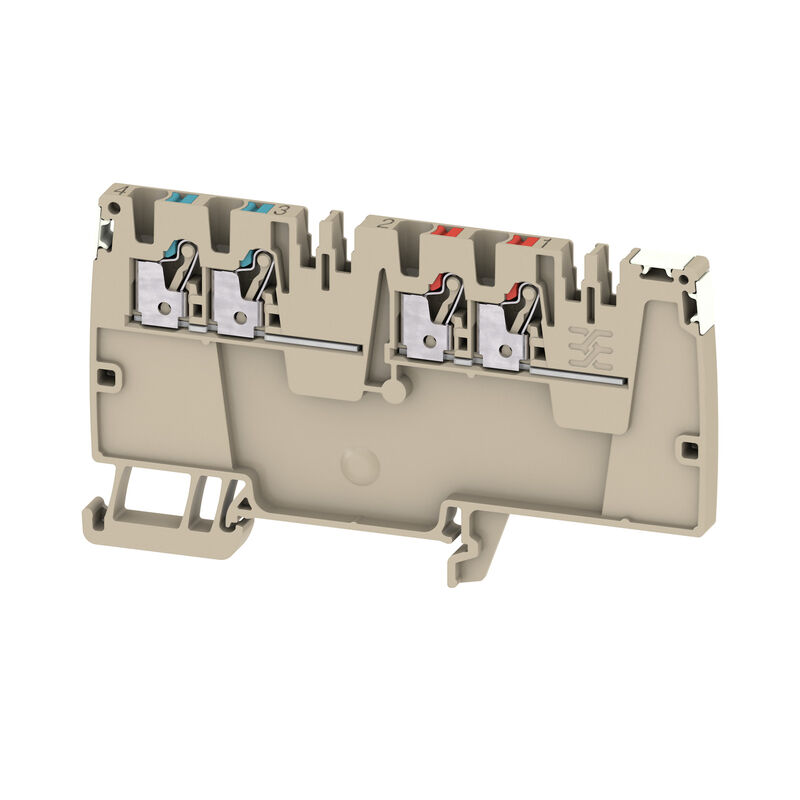

AAP14 2.5 LI-LI DL

Bornes de distribución, PUSH IN, 2.5 mm², 500 V, 24 A, Beige oscuro

N.º de artículo 2675570000

Propiedades

Datos generales para pedido

Versión	Bornes de distribución, PUSH IN, 2.5 mm², 500 V, 24 A, Beige oscuro
Código	2675570000
Tipo	AAP14 2.5 LI-LI DL
GTIN (EAN)	4050118733723
Cantidad	50 Pieza

Dimensiones y pesos

Profundidad	53,5 mm
Profundidad (pulgadas)	2,106 inch
Profundidad incl. carril DIN	54 mm
Altura	53,5 mm
Altura (pulgadas)	2,106 inch
Anchura	5,1 mm
Anchura (pulgadas)	0,201 inch
Peso neto	13,36 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-60 °C
Temperatura permanete de trabajo, max.	130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Wemid
Color	Beige oscuro
Grado inflamabilidad según UL 94	V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)	TUEV17ATEX8030U
Núm. de certificación (IECEX)	IECEXTUR17.0015U
Tensión máx. (ATEX)	352 V
Corriente (ATEX)	20 A
Sección máx. del conductor (ATEX)	2.5 mm²
Tensión máx. (IECEx)	352 V
Corriente (IECEX)	20 A
Sección máx. del conductor (IECEX)	2.5 mm²
Caracterización EN 60079-7	Ex ec II C Gc
Etiqueta Ex 2014/34/UE	II 2 G D

Valores característicos del sistema

Tapa final obligatoria	Sí
Número de potenciales	2
Número de pisos	1
Número de puntos de embornado por piso	5
Número de potenciales por piso	2
Pisos internos puenteados	No
Carril	TS 35

Otros datos técnicos

Lados abiertos	derecha
Versión a prueba de explosivos	RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

PUSH IN

Conductor embornable (conexión nominal)

Calibre según 60 947-1	A3
Dimens. caña destornillador	0,6 x 3,5 mm
Longitud de desaislado	10 mm
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4	Longitud de tubo: mín.: 8 mm máx.: 6 mm Sección de conexión del conductor: mín.: 0,34 mm² máx.: 0,14 mm² Longitud de tubo: mín.: 12 mm máx.: 6 mm Sección de conexión del conductor: mín.: 1 mm² máx.: 0,5 mm² Longitud de tubo: mín.: 12 mm máx.: 8 mm Sección de conexión del conductor: mín.: 2,5 mm² máx.: 1,5 mm²
Longitud de tubo para terminal tubular doble	Longitud de tubo: mín.: 8 mm máx.: 12 mm Sección de conexión del conductor: mín.: 0,5 mm² máx.: 0,75 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1	Longitud de tubo: nominal: 5 mm Sección de conexión del conductor: nominal: 0,25 mm² Longitud de tubo: mín.: 6 mm máx.: 10 mm Sección de conexión del conductor: mín.: 0,5 mm² máx.: 1 mm² Longitud de tubo: mín.: 7 mm máx.: 12 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 2,5 mm²
Número de conexiones	4
Sección de conexión del conductor AWG, min.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 12
Sección de conexión del conductor, flexible, max.	2,5 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de embornado, máx.	2,5 mm²
Sección de embornado, mín.	0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,5 mm²
Sección del conductor, semirrígido, máx.	2,5 mm²
Sección del conductor, semirrígido, mín.	0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Terminal tubular doble, max.	0,75 mm²
Terminal tubular doble, min.	0,5 mm²
Tipo de conexión	PUSH IN
Tipo de conexión 2	PUSH IN

Generalidades

Carril	TS 35
Normas	IEC 60947-7-1
Sección de conexión del conductor AWG, min.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 12

Datos nominales

Sección nominal	2,5 mm²
Tensión nominal	500 V
Tensión nominal DC	500 V
Intensidad nominal	24 A
Corriente en conductor máximo	24 A
Normas	IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	1,33 mΩ
Sobretensión de choque nominal	6 kV
Pérdida de potencia según la norma IEC 60947-7-x	0,77 W

Descargas

Homologación/certificado/documento de conformidad	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58104) [20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153925) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205813)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2675570000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675570000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675570000&norm=0)
Documentación del usuario	[AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Homologaciones

Homologaciones	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
