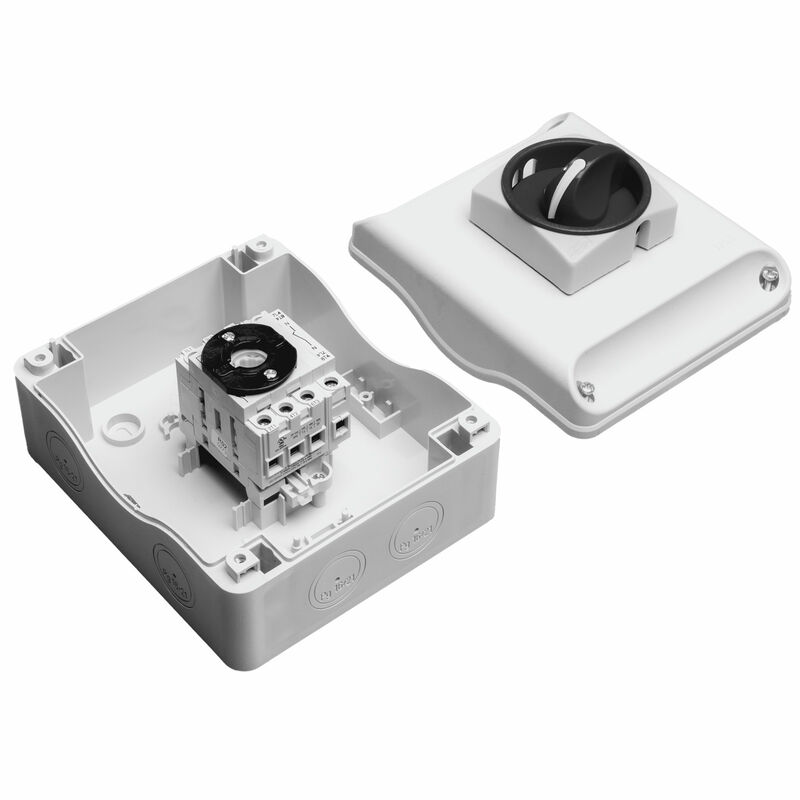

AC SB M 32A 4POL CG 06KV GYBK
AC SB M 32A 4POL CG 06KV GYBK
AC SB M 32A 4POL CG 06KV GYBK
AC SB M 32A 4POL CG 06KV GYBK
AC SB M 32A 4POL CG 06KV GYBK
AC SB M 32A 4POL CG 06KV GYBK

AC SB M 32A 4POL CG 06KV GYBK

Este producto aún no está disponible.

Fotovoltaico, Seccionador bajo carga

N.º de artículo 3235880000
Descargar hoja de datos
Productos relacionados 11
Homologaciones Datos generales para pedido Dimensiones y pesos Garantía Datos generales Seccionador bajo carga Conexión Elemento de control Características eléctricas Caja Descripción del interruptor Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Fotovoltaico, Seccionador bajo carga
Código
3235880000
Tipo
AC SB M 32A 4POL CG 06KV GYBK
GTIN (EAN)
4069166024479
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
121,1 mm
Profundidad (pulgadas)
4,768 inch
Altura
165 mm
Altura (pulgadas)
6,496 inch
Anchura
140 mm
Anchura (pulgadas)
5,512 inch
Peso neto
526 g

Garantía

Período
5 años

Datos generales

Lugar de instalación
Área exterior protegida (> 1 km del mar)
Normas
IEC 60947-3
Tipo de protección
IP65

Seccionador bajo carga

Conexión
Resorte de tracción de tornillo 1,5 - 10 mm²

Conexión

Diseño como interruptor principal
Sí
Dispositivo con cableado preconfeccionado
No

Elemento de control

Accionamiento de motor integrado
No
Accionamiento de motor opcional
No
Disparo por tensión opcional
No
Tipo de elemento de accionamiento
Pomo de mariposa

Características eléctricas

Corriente de cortocircuito condicionada nominal
10 kA
Corriente nominal permanente (AC-21, 400 V)
32 A
Corriente nominal permanente (AC-23, 400 V)
22 A
Potencia de conmutación a 400 V, máx.
11 kW
Potencia de funcionamiento nominal en AC-23, 400 V
11 kW
Potencia de funcionamiento nominal en AC-3, 400 V
7,5 kW

Caja

Adecuado para centro de montaje frontal
No
Adecuado para instalación en cuadro de distribución
No
Adecuado para montaje frontal con 4 orificios
No
Adecuado para montaje intermedio
No
Tipo de construcción del dispositivo
Dispositivo de campo

Descripción del interruptor

Conductor neutro con conmutación anticipada
Sí
Diseño como conmutador de inversión
No
Diseño como instalación de parada de emergencia
No
Diseño como interruptor de mantenimiento / servicio
Sí
Diseño como interruptor de seguridad
No
Enclavable
Sí
Número de contactos auxiliares como contacto conmutado
0
Número de contactos auxiliares como contacto normalmente abierto
0
Número de contactos auxiliares como contacto normalmente cerrado
0
Número de interruptores
1

Clasificaciones

ETIM 8.0
EC000216
ETIM 9.0
EC000216
ETIM 10.0
EC000216
ECLASS 14.0
27-37-14-03
ECLASS 15.0
27-37-14-03
