Proudový měřicí převodník, Monitorování limitní hodnoty, Vstup : 0…40/50/60 A, Analogový výstup, Výstup relé, Kabel s proudem v průchozím otvoru

ID výrobku 1510290000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Softwarová podpora Dokumenty ke stažení
Příslušenství 2 Jednotlivé díly 1 Příbuzné výrobky 10
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Pravděpodobnost selhání Shoda produktu s prostředím Vstup Výstup Výstup (digitální) Výstup (analogový) Obecné údaje Koordinace izolace Data připojení Popis součástek Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
Certifikace
CULUS;
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197

Všeobecné objednací údaje

Verze
Proudový měřicí převodník, Monitorování limitní hodnoty, Vstup : 0…40/50/60 A, Analogový výstup, Výstup relé, Kabel s proudem v průchozím otvoru
Číslo objednávky
1510290000
Typ
ACT20P-CMT-60-AO-RC-P
GTIN (EAN)
4050118319552
Množství
1 ks

Rozměry a hmotnosti

Hloubka
114 mm
Hloubka (v palcích)
4,488 inch
Výška
127,1 mm
Výška (v palcích)
5,004 inch
Šířka
22,8 mm
Šířka (v palcích)
0,898 inch
Čistá hmotnost
158 g

Teploty

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-25 °C...60 °C
Vlhkost
5...95 %, bez kondenzace

Pravděpodobnost selhání

MTTF
158 a

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Vstup

Chování při přetížení
Max. špičkový proud: 10 × vstup pro 1s
Input measurement range
nastavitelné
0…40/50/60 A AC nebo DC
max. špičkový proud 10 × IVstup (1 s)
Pro měření stejnosměrného proudu (AA): Zobrazení směru proudu na výstupu (-/+ analogová hodnota)
Input signal
Kabel s proudem v průchozím otvoru
Počet vstupů
1
Vstupní frekvence
AC: 15…700 Hz (true root mean square)

Výstup

Funkce přenosu
přímé nebo invertované
Type
aktivní
připojené řízení musí být pasivní

Výstup (digitální)

Funkce alarmu
Nárazový proud
Podproud
Nastavení meze výstrahy: 2–105%
Hystereze 5 % / 10 %
Prodleva výstrahy: 0–10 s
Max. spínací napětí, AC
250 V
Max. spínací napětí, DC
24 V
Počet digitálních výstupů
1
Rated switching current
6 A
Trvalý proud
2 × I Input
Typ
Relé, 1 přepínací kontakt
normální/inverzní úprava

Výstup (analogový)

Fonction de transmission
přímé nebo invertované
Kimenő feszültség
nastavitelné
0...10 V
2…10 V
0...5 V
1...5 V
-5…+5 V
-10...+10 V
Prąd na oporze obciążenia
≤ 600 Ω
Resistenza di carico tensione
≥ 10 kΩ
Выходной ток
Nastavitelné
0...20 mA
4...20 mA
-20…+20 mA
아날로그 출력 수량
1

Obecné údaje

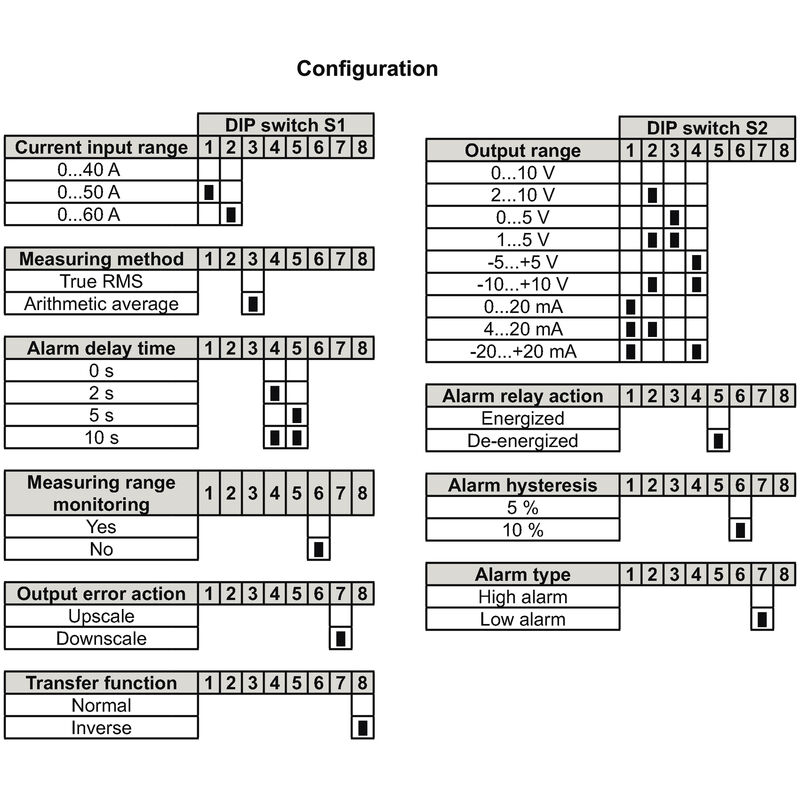

Konfigurace
Přepínač DIP a potenciometr
pro prahy (nadproud / podproud), zpoždění a hysterezi
Napájecí napětí
16,8 V…31,2 V
Nosná lišta
TS 35
Přesnost
<0,75 % FSR
Spotřeba elektrické energie, max.
2,2 W
Spotřeba elektrické energie, typ.
0,9 W
Stupeň krytí
IP20
Teplotní součinitel
0,01 %/K při 0…40 A
0,10 %/K při 40…55 A
0,30 %/K při 55…60 A
Čas odezvy
≤ 300 ms (RMS)
≤ 60 ms (AA)

Koordinace izolace

EMC standards
EN 61326-1
Galvanische Trennung
4cestný oddělovač;
mezi vstupem / výstupem / zdrojem / relé
Impulse withstand voltage
6,4 kV (1,2/50 µs)
Prüfspannung
4 kV
Rated voltage
300 V ACrms
Tensión de aislamiento
4 kVeff / 1 min.
Verschmutzungsgrad
2
Überspannungskategorie
III

Data připojení

Typ připojení
PUSH IN
Utahovací moment, min.
0,4 Nm
Utahovací moment, max.
0,6 Nm
Rozsah sevření, jmenovité připojení
2,5 mm²
Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 14
Průřez vodiče, pevný, min.
0,2 mm²
Průřez vodiče, pevný, max.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,2 mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,2 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²

Popis součástek

Popis produktu
Řada zařízení ACT20P-CMT-XX-(AO)-RC-P měří a monitoruje AC a DC proudy do 60 A. Metoda kvadratického průměru umožňuje přesné měření i u proudů se zkresleným tvarem křivky Zařízení mají integrované monitorování mezní hodnoty s nastavitelným prahem spínání, zpožděním a hysterezí a také reléový výstup.

Vlastnosti
  • Měření pomocí kvadratického průměru nebo měření pomocí aritmetického průměru (AA) a technologie bezkontaktního průchozího otvoru
  • Monitorování mezní hodnoty u nadproudu a podproudu
  • Reléový výstup pomocí principu otevřeného obvodu / zavřeného obvodu
  • Nastavitelné zpoždění spouště pro filtrování proudových špiček
  • Provozní stav a chybový ukazatel na LED na předním panelu a signalizace výstupu podle NE43, NE44, NE107
  • Galvanické čtyřcestné oddělení pro bezpečné oddělení podle IEC/EN 61010-2-201


Klasifikace

ETIM 8.0
EC002475
ETIM 9.0
EC002475
ETIM 10.0
EC002475
ECLASS 14.0
27-21-01-23
ECLASS 15.0
27-21-01-23
