Propiedades
| Versión | Control del valor límite, Entrada : Temperatura, PT100, Salida : 2 relés |
| Código | 7760054305 |
| Tipo | ACT20P-TMR-RTI-S |
| GTIN (EAN) | 6944169747311 |
| Cantidad | 1 Pieza |
| Profundidad | 114,3 mm |
| Profundidad (pulgadas) | 4,5 inch |
| Altura | 119,2 mm |
| Altura (pulgadas) | 4,693 inch |
| Anchura | 22,5 mm |
| Anchura (pulgadas) | 0,886 inch |
| Peso neto | 110 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -25 °C...65 °C |
| Humedad | 5–95% de humedad relativa, Tu = 40°C, sin condensación |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Número de entradas | 1 |
| Rango de temperatura |
configurable
PT100: -200°C…850 °C |
| Resistencia | PTC: 0…4 kΩ |

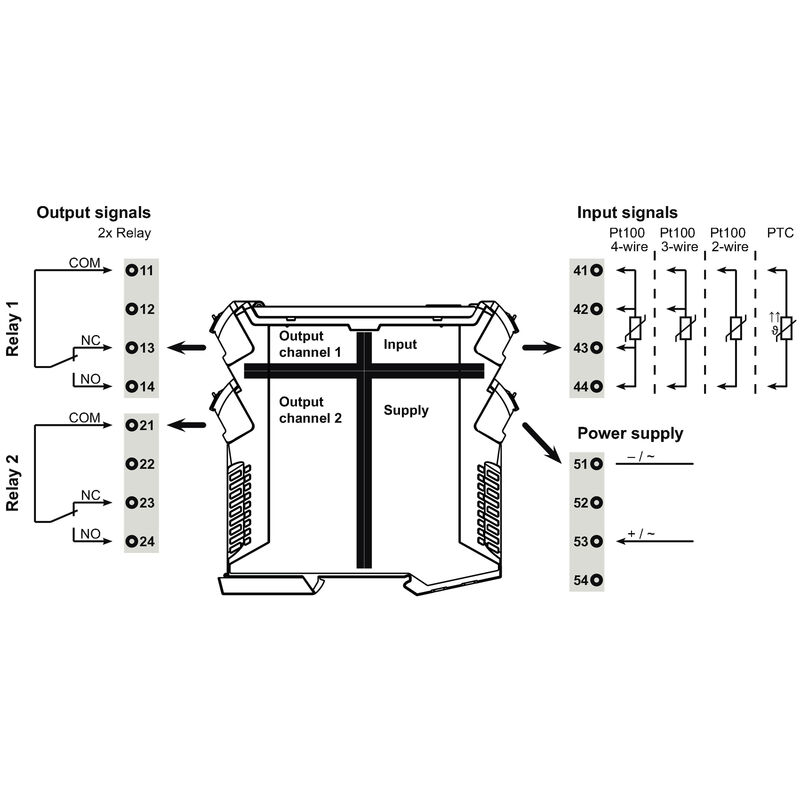

| Sensor |
PT100 (2-/3-/4- wire)
PTC resistor (2- wire) |

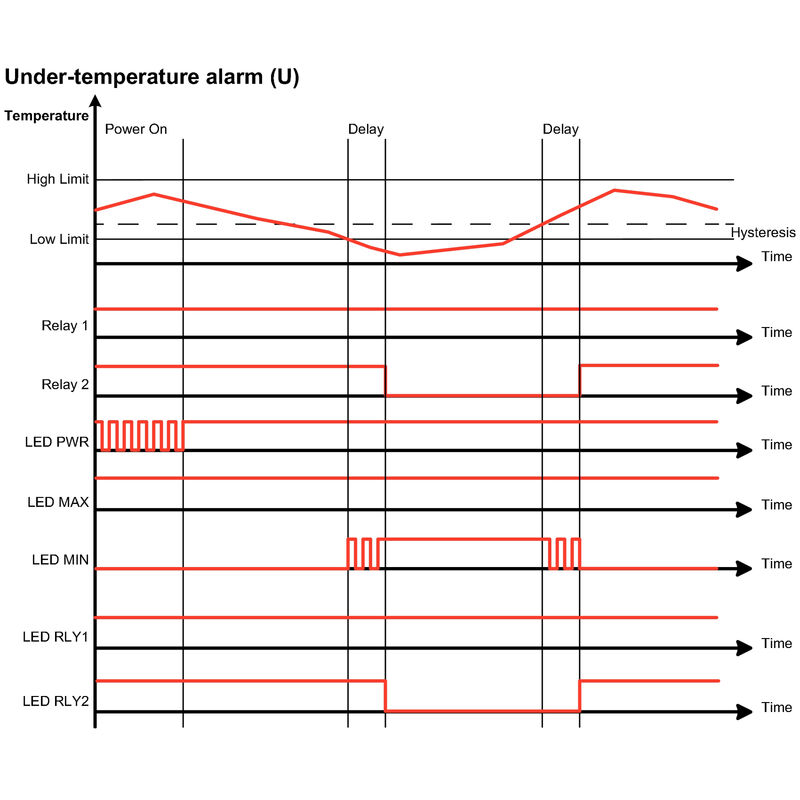

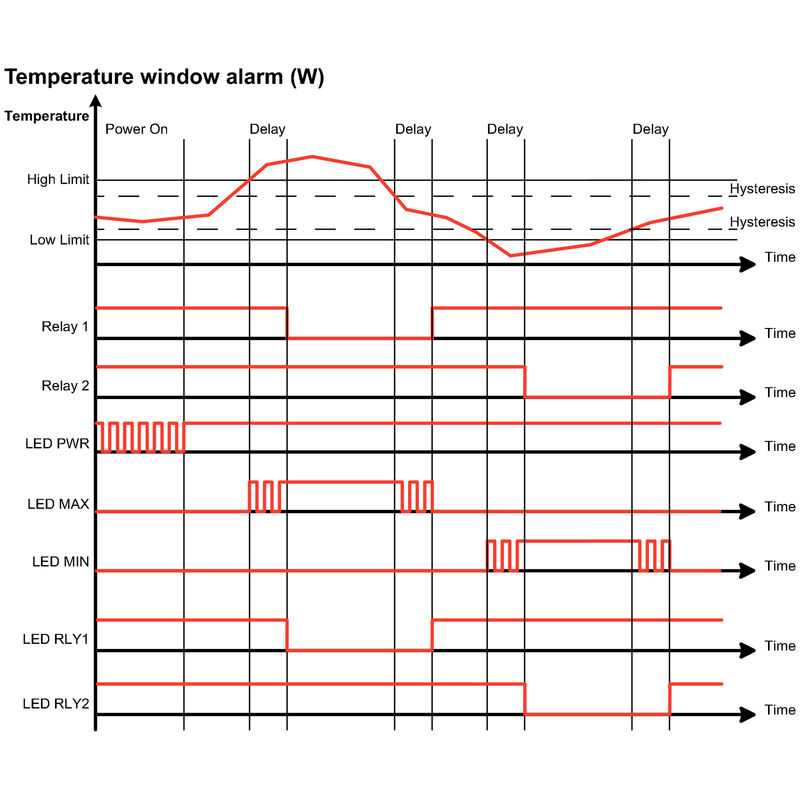

| Función de alarma |
Rango de alarma: -200…850 °C
Valores límites: alto, bajo, ventana Histéresis: 2 °C (ajustable) Rango de ventana: mín. 20 °C Retardo de alarma: 0…10 s |
| Intens. de conexión nominal | 5 A |
| Salidas digitales | 1 |
| Tensión de conex. AC, max. | 250 V |
| Tensión de conex. DC, max. | 30 V |
| Tipo | 2 x 1 - or 1 x 2 changeover contact relay |
| Carril | TS 35 |
| Coeficiente de temperatura | ≤ 100 ppm/K |

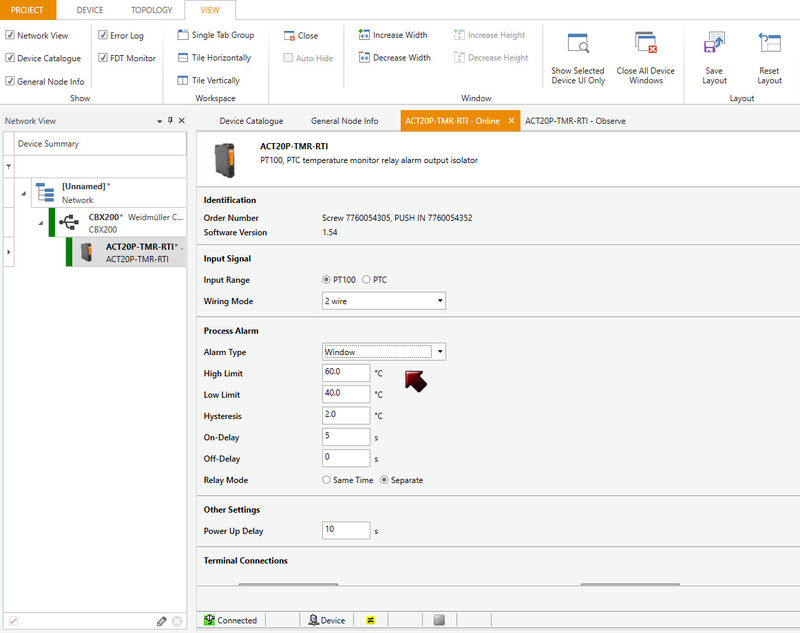

| Configuración |
Con software FDT/DTM
Requiere adaptador de configuración 8978580000 CBX200 USB |
| Deriva a largo plazo | 0,1 % / 10.000 h |
| Potencia admitida |
≤ 100 mA @ 24 VDC
≤ 120mA @ 24V AC |
| Precisión |
0,2% de FSR
≤ 2 °C (PT100) ≤ 8 Ω (PTC) |
| Separación galvánica |
Separador de 3 vías
entre entrada / salida / alimentación |
| Tensión de alimentación | 20…264 V UC |
| Tiempo de respuesta | ≤ 500 ms |
| Tipo de protección | IP20 |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Normas EMC | EN 61326-1 |
| Separación galvánica |
Separador de 3 vías
entre entrada / salida / alimentación |
| Sobretensión de choque fijo | 4 kV (1,2/50 µs) |
| Tensión de aislamiento | 2 kV (Input /Output), 1 min, 50 Hz |
| Tensión nominal | 300 V |
| identificar | II 3 G Ex ec nC IIC T5 Gc |
| Tipo de conexión | Conexión brida-tornillo |
| Par de apriete, min. | 0,4 Nm |
| Par de apriete, max. | 0,6 Nm |
| Sección de embornado, conexión nominal | 1,5 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección de embornado, máx. | 2,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Información de producto |

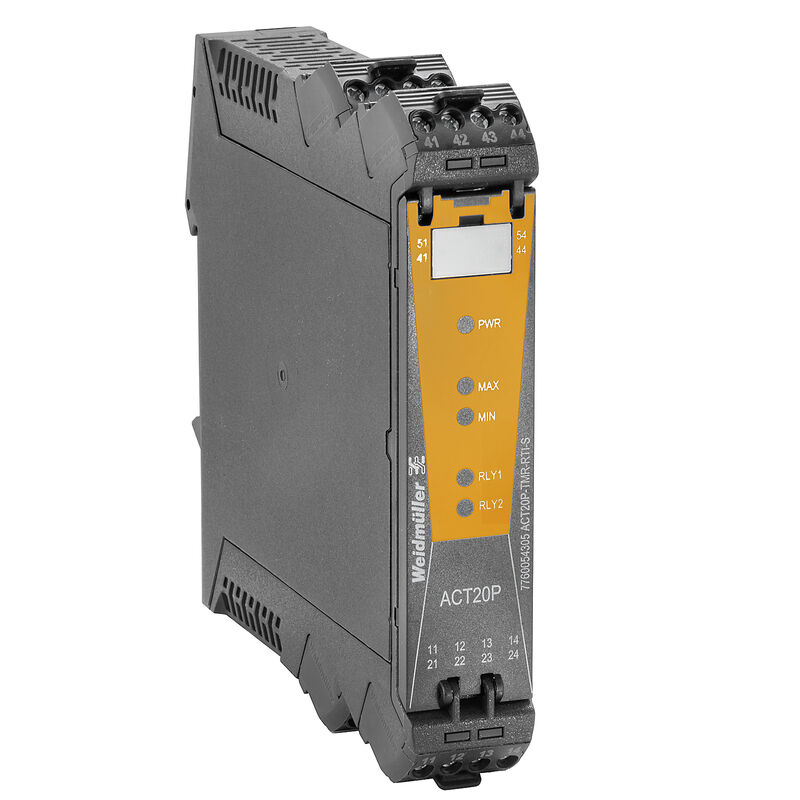

El dispositivo ACT20P-TMR-RTI-S registra las señales de los sensores de temperatura (Pt100, PTC). Cuenta con dos salidas de relé independientes que emiten una alarma cuando los niveles superan o no alcanzan los límites de temperatura preestablecidos. Propiedades
|
| Homologación/certificado/documento de conformidad |
[Application notes -- ATEX Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97269)
[Application notes -- IECEx Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97270) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35810) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39881) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760054305) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054305) |
| Software |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| Documentación del usuario |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_47035)
[20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ETIM 9.0 | EC002919 |
| ECLASS 9.0 | 27-21-01-29 |
| ECLASS 9.1 | 27-21-01-29 |
| ECLASS 10.0 | 27-21-01-29 |
| ECLASS 11.0 | 27-21-01-29 |
| ECLASS 12.0 | 27-21-01-29 |
| ECLASS 13.0 | 27-21-01-29 |
| ECLASS 14.0 | 27-21-01-29 |
| Homologaciones |      |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E338066 |
