Propiedades

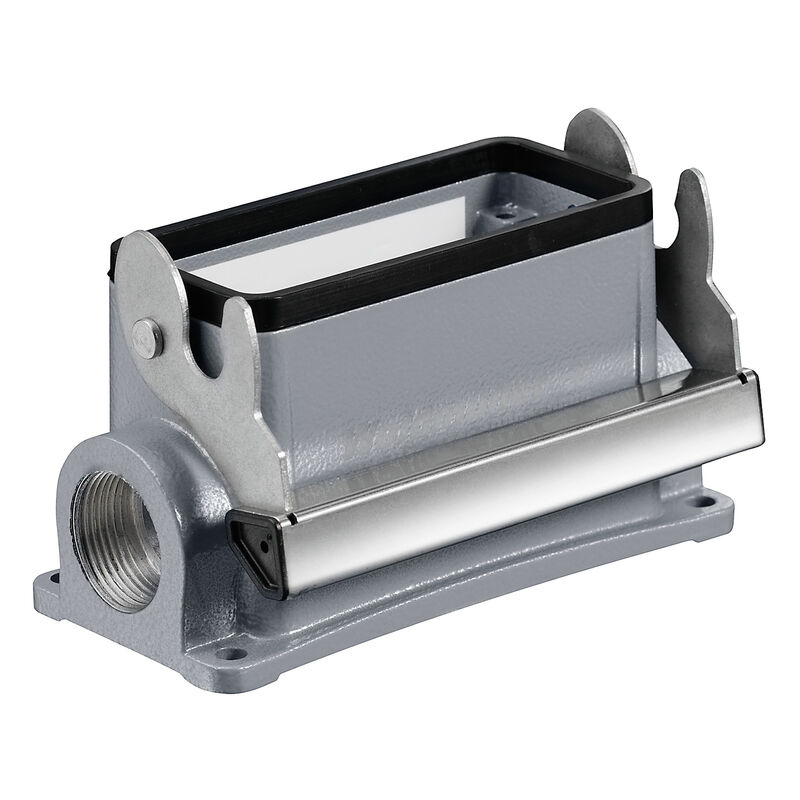

| Versión | HDC - cajas, Grupo: 6, Tipo de protección: IP65 (enchufado), Carcasa básica, Enclavamiento longitudinal en la parte inferior, Estándar, Dimensiones de las entradas de cable: M 25 |
| Código | 1900170000 |
| Tipo | HDC 16B SLU 1M25G |
| GTIN (EAN) | 4032248520800 |
| Cantidad | 1 Pieza |
| Altura | 64 mm |
| Altura (pulgadas) | 2,52 inch |
| Anchura | 79,5 mm |
| Anchura (pulgadas) | 3,13 inch |
| Medida de fijación, altura | 45 mm |
| Medida de fijación, anchura | 105 mm |
| Peso neto | 361 g |
| Temperatura límite | -40 °C ... 125 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Resistencia química |
|

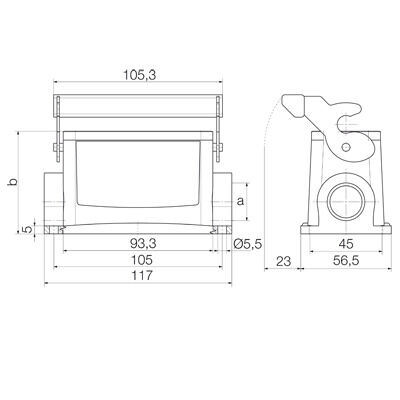

| Altura capota B | 64 mm |
| Altura de la base B1 | 5 mm |
| Anchura base C1 | 56,5 mm |
| Anchura capota C | 43 mm |
| Distancia entre agujeros longitud A2 | 105 mm |
| Entrada de cable | con tuerca |
| Longitud, caja | 93,3 mm |
| Carcasas EMC | No |
| Material capotas | Fundición inyectada de aluminio |
| Material elemento de bloqueo | Acero inoxidable |
| Superficie | Esmalte en polvo |
| Tipo de protección | IP65 (enchufado) |
| BG | 6 |
| Color (RAL) | RAL 7035 |
| Dimensiones de las entradas de cable | M 25 |
| Diseño | Estándar |
| Entrada de cable | con tuerca |
| Grupo | 6 |
| Indicado para ModuPlug® | No |
| Junta | NBR |
| Número de entradas de cable en la parte lateral | 1 |
| Número de entradas de cable en la parte superior | 0 |
| Parte superior/Parte inferior/Tapa | Parte inferior |
| Tipo | Carcasa básica |
| Tipo de enclavamiento | Enclavamiento longitudinal |
| Tuercas (internas) | M 25 |
| Versión, cajas | Carcasa básica |
| Versión, sistema de cierre | Enclavamiento longitudinal en la parte inferior |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54471) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1900170000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1900170000) |
| Notificación de cambio de producto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E92202 |
