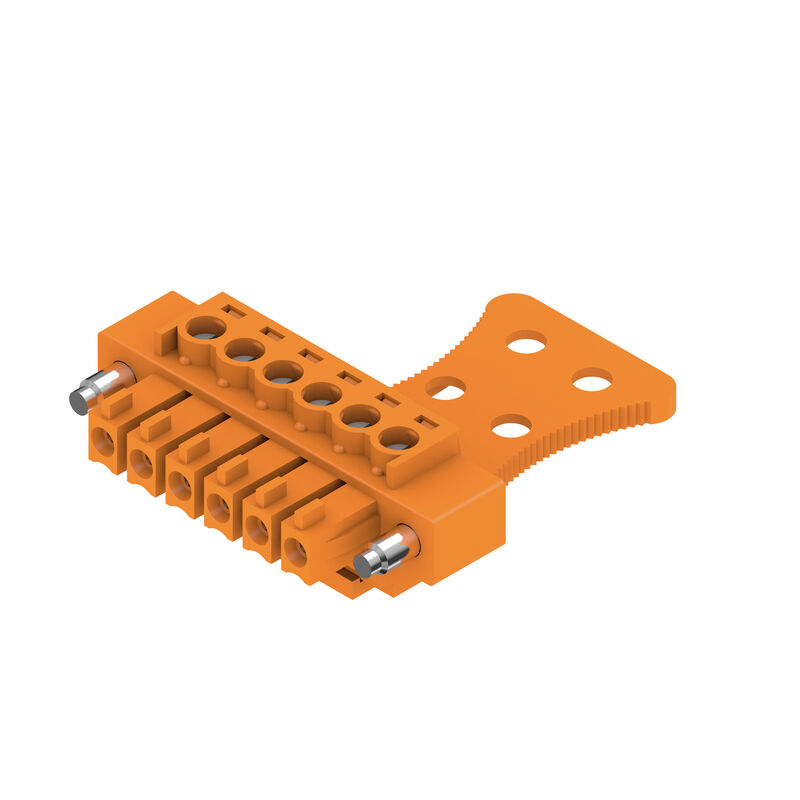

Product image
BCZ 3.81/06/180FZE SN OR BX

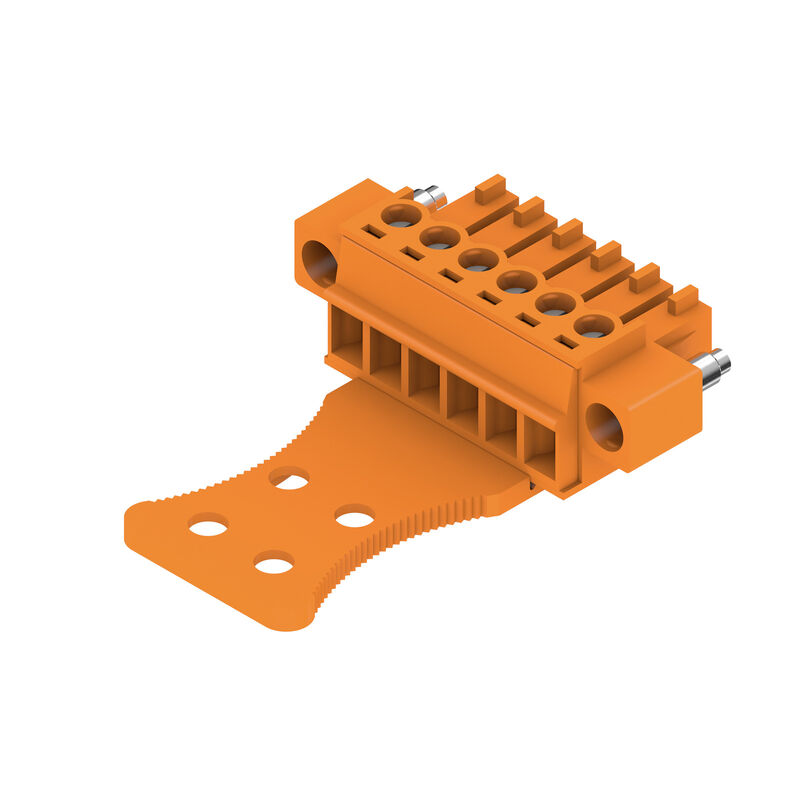

Imagen de producto
BCZ 3.81/06/180FZE SN OR BX
Dimensional drawing
BCZ 3.81/06/180FZE SN OR BX
Graph
BCZ 3.81/06/180FZE SN OR BX
Graph
BCZ 3.81/06/180FZE SN OR BX
Graph
Product benefits
BCZ 3.81/06/180FZE SN OR BX
Exemple d'utilisation

BCZ 3.81/06/180FZE SN OR BX

Zásuvný konektor PCB plug in, zdířka, 3.81 mm, Počet pólů: 6, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box

Art.-Nr. 1236540000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 9
Approvals Všeobecné objednací údaje Dimensions and weights Environmental Product Compliance System Parameters Údaje o materiálu Conductors suitable for connection Jmenovité údaje podle IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Type tests Important note Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Ausfuehrung
Zásuvný konektor PCB plug in, zdířka, 3.81 mm, Počet pólů: 6, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box
Best.-Nr.
1236540000
Art
BCZ 3.81/06/180FZE SN OR BX
GTIN (EAN)
4050118021851
Množství
50 items
제품 데이터
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Packaging
Box

Dimensions and weights

Tiefe
39,8 mm
Hloubka (v palcích)
1,567 inch
Höhe
12,5 mm
Height (inches)
0,492 inch
Breite
33,28 mm
Width (inches)
1,31 inch
Nettogewicht
6,72 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

System Parameters

Produktfamilie
OMNIMATE Signal - series BC/SC 3.81
Anschlussart
Field connection
Leiteranschlusstechnik
Clamping yoke connection
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Leiterabgangsrichtung
180°
Polzahl
6
L1 in mm
19,05 mm
L1 in Zoll
0,75 "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
1 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Safe from finger touch
Berührungsschutz nach DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Yes
Délka odizolování
7 mm
Klemmschraube
M 2
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
7 N
Ziehkraft/Pol, max.
5 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Leiteranschluss
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Drehmoment Typ:
    Schraubflansch
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Údaje o materiálu

Isolierstoff
PA 66 GF 30
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 550
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-alloy
Povrch kontaktu
tinned
Struktura vrstev kontaktu konektoru
0.5...1.5 µm Cu / 2...5 µm Sn
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Conductors suitable for connection

Klemmbereich, min.
0,08 mm²
Klemmbereich, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        7 mm
    • Empfohlene Aderendhülse:
      0372700000
Referenční text
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
15,2 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 76 A

Rated data acc. to CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
50 V
Nennstrom (Use group B / CSA)
8 A
Nennstrom (Use group C / CSA)
8 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packing

Verpackung
Box
VPE Länge
167 mm
VPE Breite
121 mm
VPE Höhe
51 mm

Type tests

Prüfung: Haltbarkeit der Markierungen
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, rated voltage, rated cross-section, pitch, type of material, approval marking UL, approval marking CSA
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Standard:
    DIN EN 61984 section 6.3 and 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Prüfung: Klemmbarer Querschnitt
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.08 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.08 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Pull-Out Test
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
