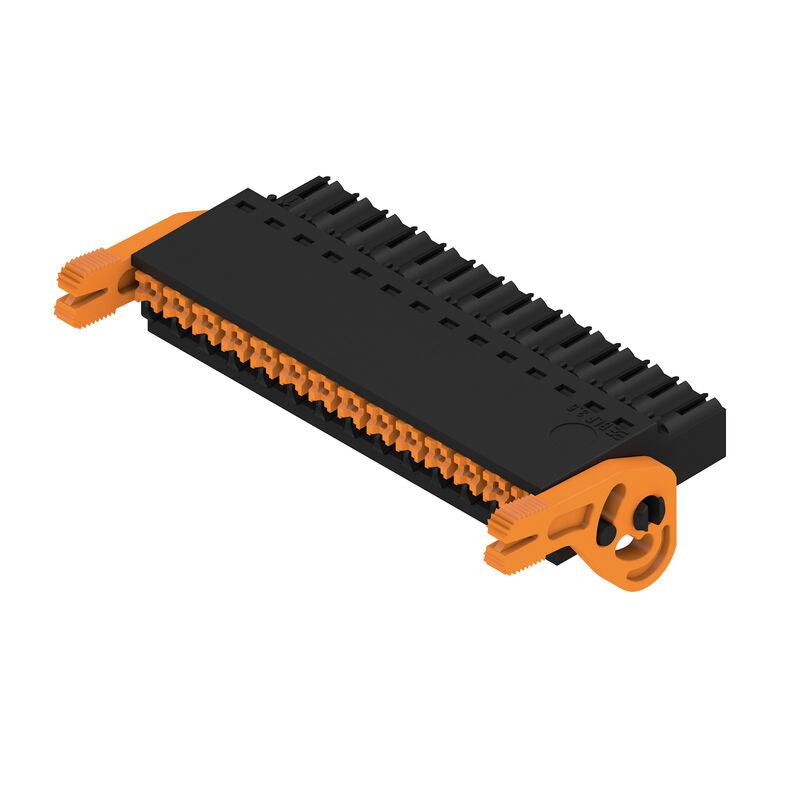

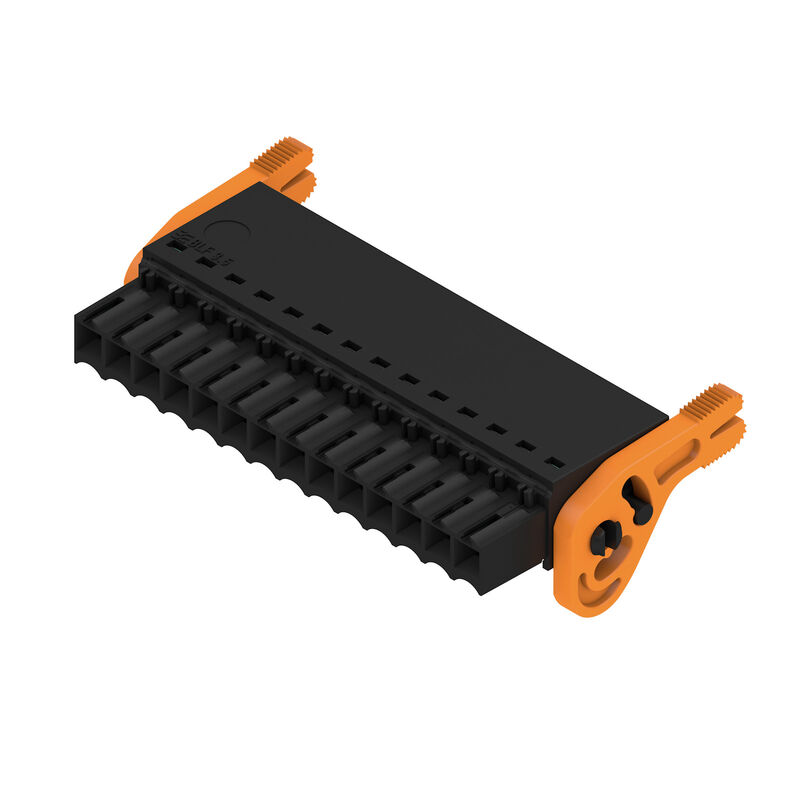

BLF 3.50/14/180LH SN BK BX
Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 14, 180°, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja
N.º de artículo
2538130000
Propiedades
| Versión | Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 14, 180°, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja |
| Código | 2538130000 |
| Tipo | BLF 3.50/14/180LH SN BK BX |
| GTIN (EAN) | 4050118549850 |
| Cantidad | 30 Pieza |
| Valores característicos del producto |
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm² UL: 300 V / AWG 26 - AWG 16 |
| Embalaje | Caja |
| Profundidad | 30,05 mm |
| Profundidad (pulgadas) | 1,183 inch |
| Altura | 15,08 mm |
| Altura (pulgadas) | 0,594 inch |
| Anchura | 55,9 mm |
| Anchura (pulgadas) | 2,201 inch |
| Peso neto | 14,667 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Signal - Serie BL/SL 3.50 |
| Tipo de conexión | Conexión de campo |
| Técnica de conexión de conductores | PUSH IN con actuador |
| Paso en mm (P) | 3,5 mm |
| Paso en pulgadas (P) | 0,138 " |
| Dirección de salida de conductor | 180° |
| Número de polos | 14 |
| L1 en mm | 45,5 mm |
| L1 en pulgadas | 1,791 " |
| Número de series | 1 |
| Número de filas de polos | 1 |
| Sección nominal | 1,5 mm² |
| Protección contra contacto según DIN VDE 57106 | protección de dedos |
| Protección contra contacto según DIN VDE 0470 | IP 20 insertado / IP 10 no insertado |
| Tipo de protección |
IP20
completamente montado |
| Resistencia de paso | ≤5 mΩ |
| Codificable | Sí |
| Longitud de desaislado | 8 mm |
| Tolerancia de longitud de desaislado |
|
| Punta de destornillador | 0,4 x 2,5 |
| Punta de destornillador normativa | DIN 5264-A |
| Ciclos de enchufado | 25 |
| Fuerza de inserción/polo, máx. | 6 N |
| Fuerza de extracción/polo, máx. | 6 N |
| Materiales aislantes | PA GF |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | II |
| Índice de resistencia al encaminamiento eléctrico (CTI) |
≥ 400
≤ 600 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Gama de temperatura, montaje, min. | -30 °C |
| Gama de temperatura, montaje, max. | 100 °C |
| Sección de embornado, mín. | 0,14 mm² |
| Sección de embornado, máx. | 1,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 16 |
| Rígido, mín. H05(07) V-U | 0,14 mm² |
| Rígido, máx. H05(07) V-U | 1,5 mm² |
| Flexible, mín. H05(07) V-K | 0,14 mm² |
| Flexible, máx. H05(07) V-K | 1,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín. | 0,25 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx | 1 mm² |
| con terminal tubular, DIN 46228 pt 1, mín. | 0,25 mm² |
| con terminal tubular según DIN 46 228/1, máx. | 1 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø | 2,4 mm x 1,5 mm |
| Conductor embornable |
|
| Texto de referencia |
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 17,5 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 14,7 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 17,1 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 13,1 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 320 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 2,5 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 2,5 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 2,5 kV |
| Resistencia a corrientes de corta duración | 1 x 1s mit 120 A |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Tensión nominal (Use Group C / CSA) | 50 V |
| Tensión nominal (Use group D / CSA) | 300 V |
| Intensidad nominal (Use Group B / CSA) | 10 A |
| Intensidad nominal (Use Group D / CSA) | 10 A |
| Sección de conexión del conductor AWG, mín. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 16 |
| Instituto (cURus) | CURUS |
| Núm. de certificación (cURus) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group C / UL 1059) | 50 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Sección de conexión del conductor AWG, mín. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 16 |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 338 mm |
| Anchura VPE | 130 mm |
| Altura de VPE | 33 mm |
| Prueba visual y dimensional |
|
| Prueba: durabilidad de los marcajes |
|
| Prueba: error de acoplamiento (no intercambiable) |
|
| Prueba: sección ajustable |
|
| Prueba de daños y liberación accidental de conductores |
|
| Prueba de extracción |
|
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66354) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2538130000) |
| Notificación de cambio de producto |
[Change of Material LR 3.50 - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102025)
[Change of Material LR 3.50 - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102027) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
